小型线缆固定夹持支撑结构件

　　在工业现场布线、小型机电设备内部走线、户外传感设备线缆布设等场景中，线缆的固定与防护一直是容易被忽略却直接影响设备运行稳定性的细节。这款小型线缆夹持支撑件，正是针对小直径线缆的固定需求设计，解决了常规扎带固定易松脱、硬质线卡易损伤线缆外皮、安装后无法调整走线角度的痛点。

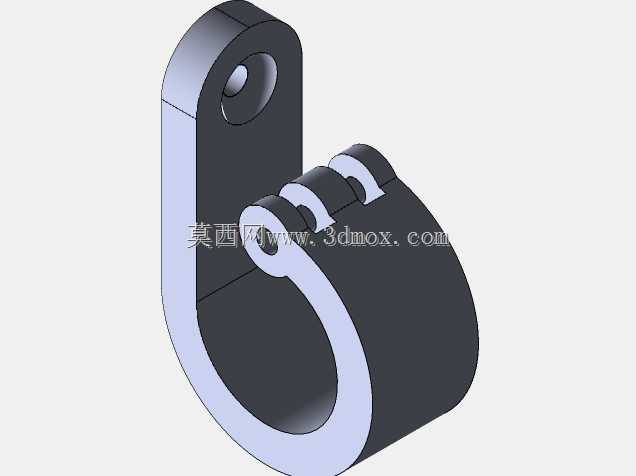

　　从结构功能来看，该零件分为两个核心功能区域：上部的单耳安装段与下部的C型夹持段。上部安装耳带有贯通的光孔，可通过螺栓、销钉等标准件将整个夹持件固定在设备机架、安装面板或者设备壳体的预设安装位上，光孔的设计允许安装时根据实际走线方向微调零件的偏转角度，适配不同走向的线缆布设需求，避免线缆出现过度弯折导致内部线芯断裂的问题。下部的C型夹持腔为半开放结构，开口处设置了三个间隔分布的弧形压爪，压爪的内弧面与C型腔体的内弧面共同围合出适配圆形线缆外轮廓的夹持空间，安装时无需将线缆从端部穿入，直接将线缆从开口处压入C型腔体即可，压爪在自身结构弹性的作用下会卡住线缆外壁，既可以防止线缆从夹持腔中脱出，又不会因为夹持力过大压伤线缆的绝缘外皮，对于多根细线缆并排布设的场景，三个压爪之间的间隙还可以起到分线作用，避免多根线缆缠绕杂乱。

　　从设计思路上看，这款零件采用一体化结构设计，没有额外的装配组件，整体通过机加工或者注塑工艺即可成型，生产环节无需后续组装工序，有效降低了零件的生产与使用成本。结构上做了多处应力优化：上部安装耳与下部C型腔体的连接位置做了大圆弧过渡，避免直角连接带来的应力集中问题，在设备运行产生振动的工况下，不会因为长期应力疲劳出现连接部位断裂的情况；C型腔体的边缘与压爪的端部都做了倒圆角处理，没有尖锐的棱边，安装时不会划伤操作人员的手部，也不会割伤线缆的绝缘层；压爪的厚度经过反复校核，既保证了足够的夹持力，避免线缆受拉扯时出现滑移，又预留了一定的弹性变形量，压入线缆时不需要太大的按压力，徒手即可完成线缆的卡装作业，不需要借助额外的安装工具。

　　关于安装边界与尺寸适配，上部安装耳的光孔直径适配常规的M3-M4规格的安装螺栓，可兼容大部分小型设备的安装孔位标准；下部C型腔体的内径适配直径在6-10mm区间的常规控制线缆、信号传输线缆，覆盖了大部分小型传感器、低压电气设备的配套线缆规格。安装时需要注意，固定上部安装耳的螺栓不需要过度拧紧，预留微小的转动余量可以在设备运行产生振动时，给线缆提供微小的活动缓冲空间，避免线缆在夹持位置出现硬弯折；压入线缆时要顺着压爪的导向弧面施力，不要强行撬压压爪，避免压爪出现塑性变形失去夹持弹性。

　　在实际应用中，这类小型夹持件可以用在小型自动化设备的内部走线固定，将传感器信号线、低压电源线沿着机架有序固定，避免线缆拖曳影响设备运动部件的运行；也可以用在户外小型监测设备的线缆布设中，将外露的传输线缆固定在设备支架上，避免风吹晃动导致线缆接头松动；还可以用在电控柜内部的二次布线中，整理柜内的零散线缆，让柜内布线更规整，方便后续的检修维护。相较于传统的尼龙扎带，这种结构件可以重复使用，后期调整线缆走向时不需要剪断更换，也不会出现长期使用后扎带老化断裂的问题；相较于全包式的金属线卡，它的半开放结构安装更便捷，不需要拆卸线缆两端的接头即可完成固定作业，在设备后期运维时优势十分明显。
