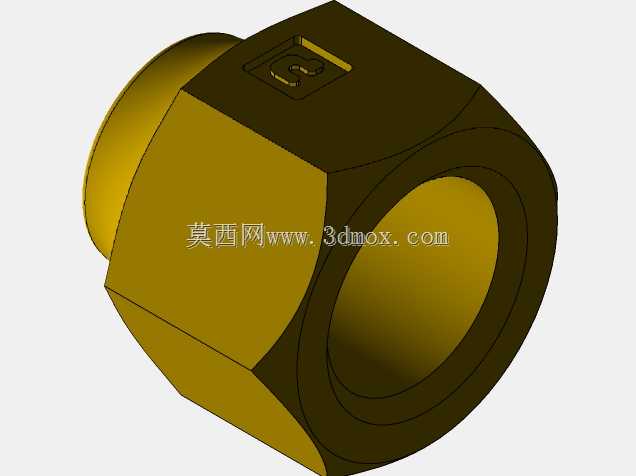

制冷系统用波尔卡福加达螺纹连接接头

　　在商用制冷、出口型制冷设备的管路布设场景里，这类带外六角主体的螺纹接头是管路对接、压力测点转接的核心小件，很多刚入行的结构设计人员容易忽略这类小件的选型细节，往往到样机管路保压测试阶段才出现密封失效、螺纹不匹配的问题，反而拖慢整机组装验证的进度。从实际应用场景来看，这类接头主要适配符合SAE J1513MS标准的制冷管路系统，不管是商超冷柜、工业冷水机组还是出口欧洲的商用制冷设备，在需要转接5/16赛达规格管路、对接1/2-20UNF螺纹接口的位置，都能用到这类结构的连接件，它既可以作为制冷剂管路的直通对接接头，也可以在六角端的预留接口位置加装压力传感器，实时监测管路内的制冷剂压力变化，给机组的运行控制提供压力参数反馈。

　　从结构设计思路来看，主体采用外六角构型是完全从现场安装需求出发的，安装时可以用标准开口扳手直接卡持六角面施加扭矩，不需要额外设计专用工装夹持，不管是产线批量组装还是售后现场维修更换，都能快速完成拧紧操作，不会因为夹持面不足导致拧紧过程中接头打滑、损伤表面镀层。接头两端的同轴度是建模和加工时需要重点控制的参数，一旦两端螺纹轴线偏移量超差，安装后就会出现管路别劲的问题，长期在制冷机组运行振动的工况下，很容易在接头根部产生应力集中，最终引发制冷剂泄漏的故障。主体一侧的凸台结构是专门为传感器安装预留的安装位，凸台上的定位槽可以和传感器端的定位销配合，避免传感器拧紧过程中跟转，保证传感器感应端能正对管路内部的制冷剂流道，

　　不会因为安装角度偏差导致压力监测数据失准。从安装边界来看，接头六角对边尺寸需要匹配常用的开口扳手规格，安装时周边需要预留至少扳手厚度的操作空间，避免因为周边管路、钣金件距离过近导致扳手无法卡入，没法达到要求的拧紧扭矩；两端螺纹的有效旋合长度也经过匹配设计，既不会因为旋合长度过短导致密封承压能力不足，也不会因为旋合长度过长导致安装时螺纹咬死，后期维护拆卸困难。这类接头的内孔流道采用等径设计，不会在接头位置产生通径突变，能减少制冷剂流经时的局部阻力损失，避免因为流道突变产生不必要的压降，影响整个制冷系统的换热效率。表面处理一般采用镀彩锌工艺，既可以提升黄铜基体的抗腐蚀能力，适配制冷设备可能遇到的凝露、潮湿工况，

　　也能让安装人员直观识别螺纹是否出现损伤，一旦镀层脱落、螺纹磕碰变形就能及时更换，避免把不合格件装到机组上留下泄漏隐患。在三维建模过程中，需要重点还原六角面的倒角、螺纹收尾的退刀结构、传感器安装凸台的定位槽细节，这些结构虽然尺寸不大，但直接影响后续出工程图的加工准确性，也能在虚拟装配阶段提前检查和周边管路、传感器的干涉情况，避免实际组装时才发现结构干涉，反复修改设计耽误项目进度。很多设计人员在做制冷管路三维布局时，习惯直接调用简化的接头模型，忽略六角面尺寸、凸台位置的细节，等到做管路干涉检查时才发现预留的扳手空间不足，或者传感器安装后和旁边的管路碰在一起，只能重新调整管路走向，反而增加了不必要的设计工作量。
