带球形端头弯臂式传感连接构件

　　这款带球形端头的弯臂式构件，主要应用在工业传感检测场景的安装适配环节，在自动化生产线的位置检测、位移反馈工位，以及仪器仪表的传感触发单元中承担连接与定位作用。日常设备运维中，不少光电、接近类传感器需要调整检测角度与伸出距离，这类弯臂构件刚好可以弥补标准安装支架的行程不足问题，球形端头可以作为触发接触点，也能作为铰接配合的对接端，适配不同的安装姿态调整需求。

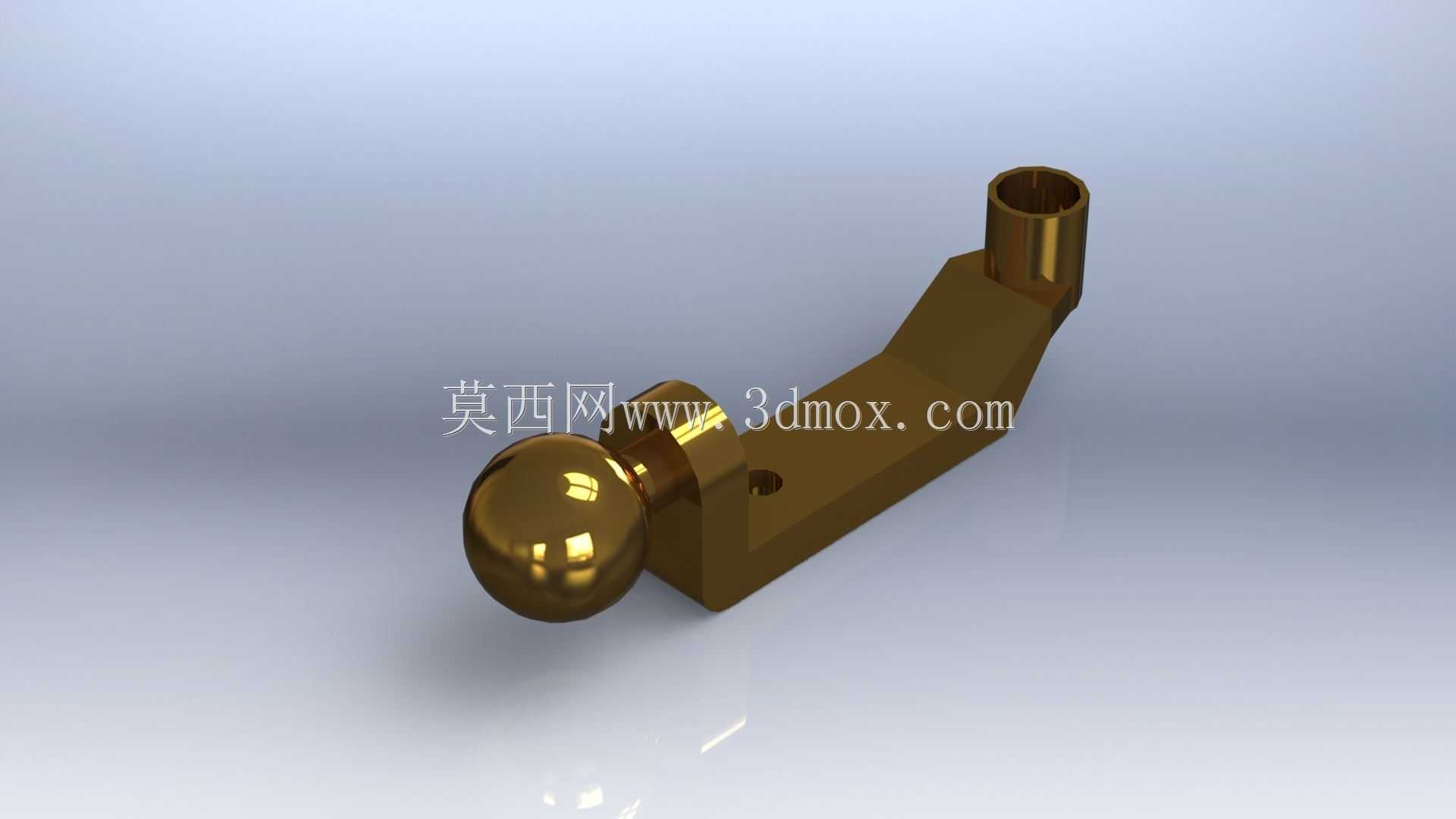

　　从结构设计来看，构件主体采用弯折式臂身设计，整体走向避开设备内部的走线与传动部件干涉区域，臂身厚度均匀，在保证结构刚性的同时控制整体重量，不会给安装基座带来额外的负载负担。上端的圆柱筒结构是安装对接位，内壁预留的配合公差可以适配标准直径的传感探头或者连接杆件，筒身的轴向长度经过测算，刚好可以让插入的杆件完成锁紧固定后不会出现轴向窜动，避免检测过程中出现位置偏移。臂身中部预留的沉头安装孔，是整个构件的固定点位，孔位的沉头深度可以让锁紧螺丝的头部完全埋入臂身平面，不会突出表面剐蹭周边的线路或者运动部件。下端的球形端头表面做了高光整面处理，球面的轮廓度公差控制在合理范围内，当作为接触触发端使用时，不管从哪个角度接触触发件，都能保证接触点的受力均匀，不会出现卡滞或者触发信号延迟的问题。

　　实际安装使用时，需要先确认安装基座的平面度，臂身的安装面与基座贴合后，通过沉头孔完成锁紧，锁紧过程中要注意两个固定螺丝的扭矩一致，避免臂身出现倾斜偏移，导致上端圆柱筒的轴线与预设的安装方向出现夹角。上端圆柱筒内装入传感元件或者连接杆后，要确认插入深度符合设计要求，锁紧侧顶螺丝时不要过度用力，避免筒身出现变形影响后续的拆装维护。球形端头如果是作为铰接配合端使用，需要配合对应的球窝结构，配合间隙控制在滑动顺畅且无明显旷量的区间，保证铰接转动时的灵活性同时不会出现晃动。

　　在设备运行过程中，这类构件长期处于往复触发或者静态定位的工况，臂身的弯折处做了圆角过渡处理，避免应力集中导致长期使用后出现弯折断裂的问题，整体材质选用常用的结构五金材质，表面处理兼顾防锈与耐磨性能，在常规的工业车间环境下可以长期使用不会出现锈蚀剥落的问题。针对不同的安装空间，这类弯臂的弯折角度可以根据实际的安装边界做适配调整，当前模型的弯折角度刚好适配大部分仪器仪表舱内的狭窄安装空间，臂身的整体长度控制在合理区间，不会因为过长导致受力后出现形变，也不会因为过短无法达到预设的检测位置。

　　不少现场调试的结构工程师都遇到过标准支架无法适配特殊安装位的问题，这类定制化的弯臂连接构件刚好可以解决这类痛点，不需要额外加工转接件就可以直接完成传感器的安装固定，减少现场改装的工作量，也能保证安装后的结构稳定性，避免设备运行过程中因为支架松动导致检测信号异常，影响整条生产线的运行效率。在建模过程中，所有配合面的公差都按照常规五金加工的精度要求设置，不管是采用机加工还是压铸成型的工艺，都可以直接基于这个模型开展生产，不需要额外做结构上的调整，各个特征的拔模角度、圆角处理都符合加工工艺要求，不会出现无法加工的特征结构。
