金属框架式牵引承载托架结构设计

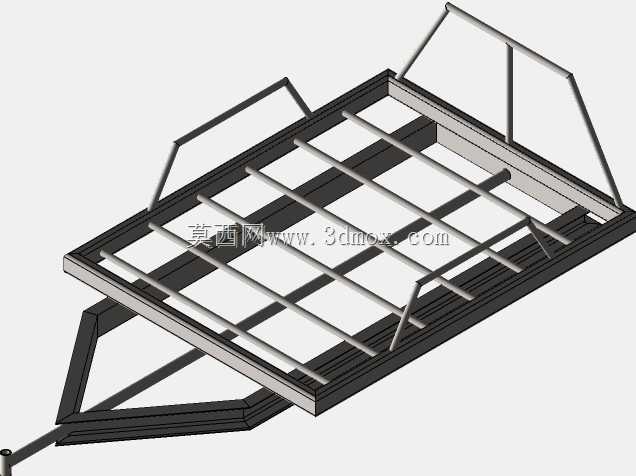

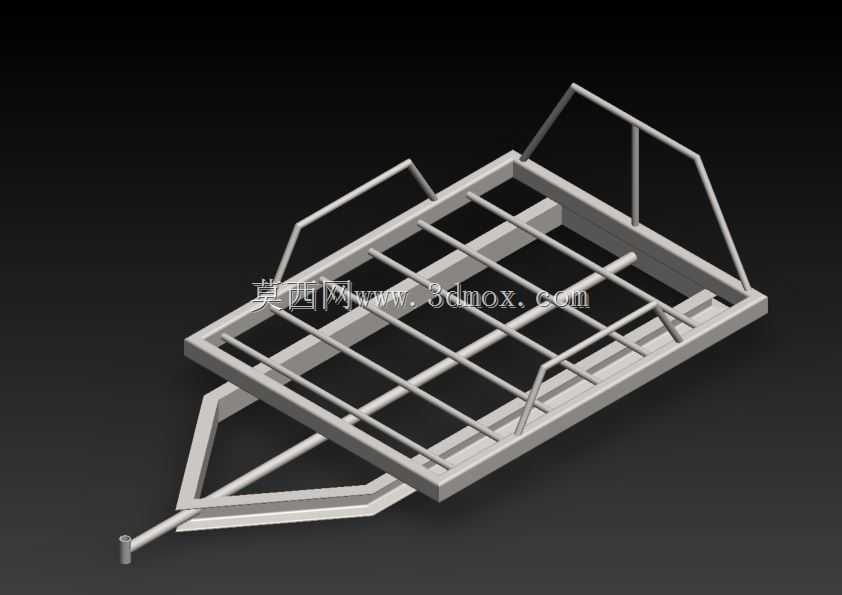

　　在厂区物料转运、小型设备工位转序、户外轻型装备拖行的作业场景里，这类框架式牵引承载托架是非常实用的地面转运承载构件，很多车间做工位间的半成品转运、零散长尺寸物料的短途拖运时，都会用到这类结构，相比通用平板推车，它的框架式设计在减重的同时能更好地约束物料移位，适配不规则形状工件的承载需求。从结构功能上看，这个托架的主体采用矩形管材拼接成矩形承载基底，基底上均匀排布横向承托肋条，肋条之间预留的间隙既可以减少整体自重，也能方便捆扎带穿过固定物料，避免转运过程中物料滑动偏移。承载框架的两侧设置了向上弯折的栏式扶手结构，扶手采用同规格管材弯折成型，和主框架焊接为一体，既可以作为推行时的握持部位，

　　也能在物料堆放高度超出基底平面时起到侧向挡护作用，防止物料从侧方滑落。前端延伸出的牵引连接端做了收窄的三角过渡结构，牵引端末端设置了连接销孔，既可以和人工推行的牵引杆配合，也能和厂区内的小型牵引车、电动叉车的牵引挂点对接，适配不同的动力牵引场景。设计这类托架的时候，首先要考虑的是承载工况下的框架形变问题，主框架的外边框选用壁厚更厚的矩形管，保证整体的抗扭刚度，毕竟拖行过程中遇到地面不平整的情况，框架会承受交变的扭转载荷，如果边框刚度不足，长期使用后会出现焊缝开裂、框架变形的问题。内部的横向承托肋条间距设置经过考量，既要保证对常规尺寸工件的支撑密度，避免小尺寸工件从肋条间隙掉落，也要尽可能减少管材用量控制自重，毕竟人工推行的时候，

　　托架自重过大会增加作业人员的劳动强度。两侧的扶手高度设置在符合人体工程学的握持区间，扶手的倾斜角度兼顾推行时的施力方向和侧挡防护的范围，扶手和主框架的连接部位做了斜向加强筋焊接，避免扶手受侧向撞击时从根部断裂。牵引端的三角过渡结构是应力集中的重点区域，设计时在三角区域内部增加了斜向支撑肋，将牵引点的拉力均匀分散到主框架的两根侧梁上，避免牵引端直接受拉时出现焊缝撕裂的问题，牵引端的连接销孔做了衬套预留设计，实际生产时可以加装耐磨钢套，减少销孔磨损后的扩孔问题，延长托架的使用寿命。从安装边界和尺寸适配来看，这类托架的整体宽度控制在常规厂区通道的通行宽度范围内，长度适配常见的工位物料堆放尺寸，底部可以根据使用场景选配脚轮，

　　或者直接采用金属基底在平整硬化地面上拖行，牵引端的连接销孔尺寸和厂区通用的牵引销规格匹配，不需要额外制作转接件就能和现有牵引设备对接。框架的所有焊接部位都做了满焊处理，焊后进行打磨去毛刺，避免作业过程中划伤操作人员或者刮损物料表面，整体结构没有多余的复杂构件，生产加工难度低，维护也很方便，哪怕局部肋条出现变形，也可以直接切割更换，不需要整体报废。在实际使用中，这类托架可以承载长尺寸的型材、轴类零件、工装夹具半成品，也可以搭配定制的置物箱来承载零散小零件，相比封闭式的货箱结构，它的开放式框架设计让物料装卸更加方便，吊装作业时吊索可以直接从肋条间隙穿过，不需要额外设置吊点，适配车间内行车吊装上下料的作业流程。
