康康托瓦尔式工业传感控制阀结构设计

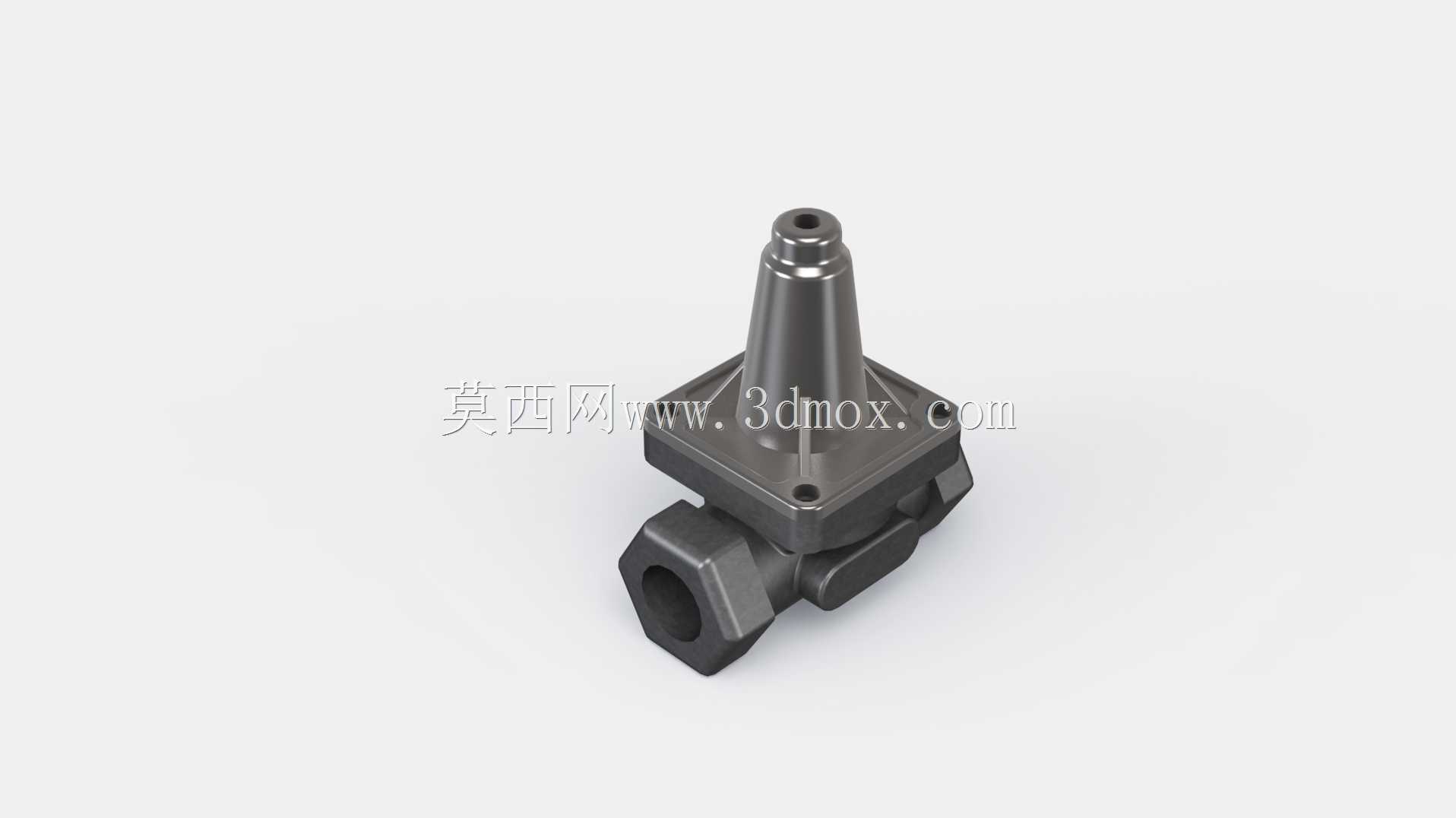

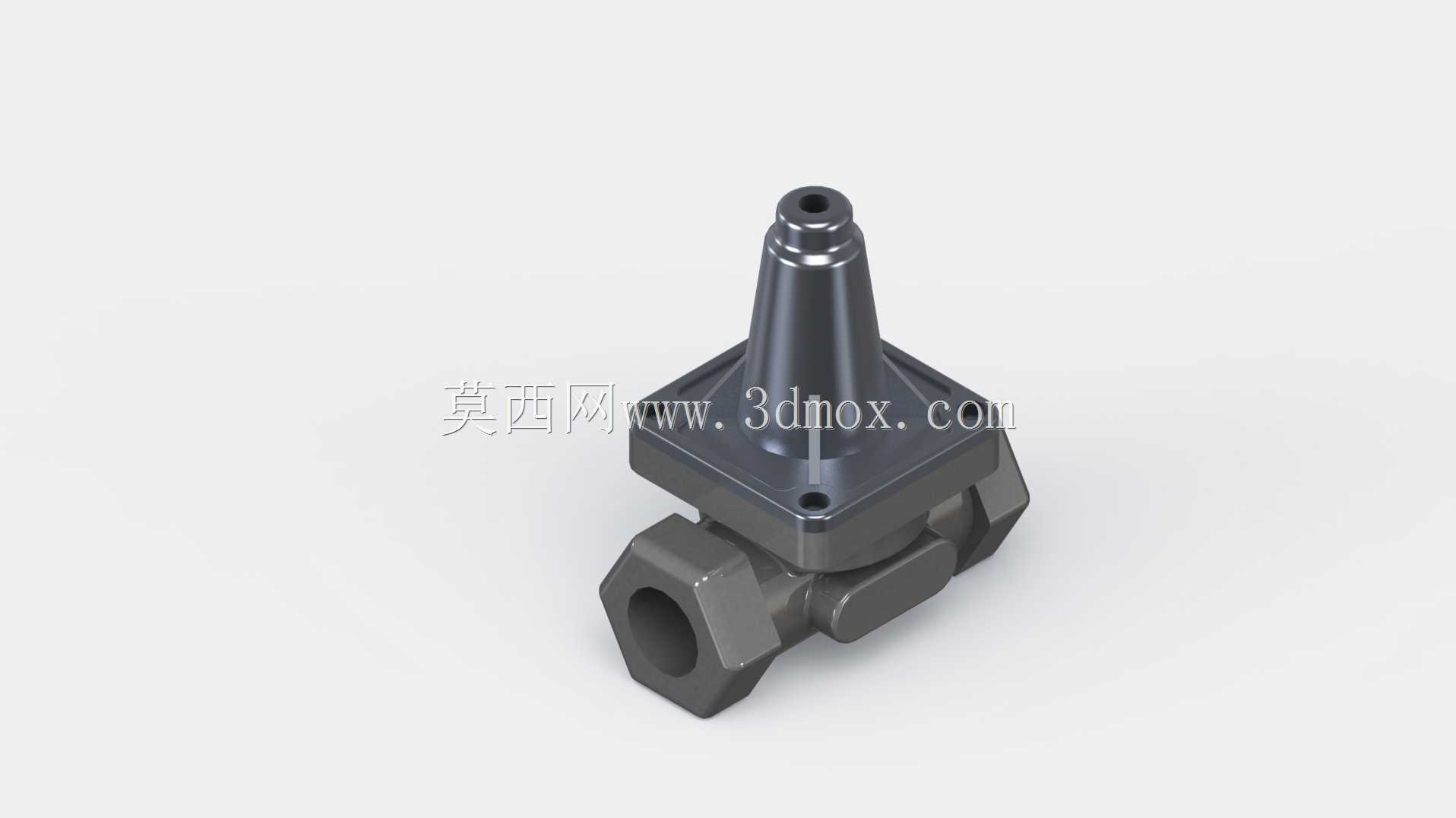

　　在流体管路测控系统里，这类集成传感功能的阀件常被布置在中低压流体输送支路的关键节点，承担介质通断状态反馈、管路压力信号采集的双重作用，区别于普通手动截止阀，它不需要额外加装独立传感探头，能把阀位状态、介质压力参数直接转化为可被中控系统识别的信号，省去了外接传感器的安装工位与密封点位，在紧凑型液压站、小型气动控制回路、实验室流体试验台这类安装空间局促的场景里适配性极强。从结构设计逻辑来看，整个阀体采用一体化铸造成型的主体框架，下部的六角接口是标准管路连接端，加工时预留了管螺纹安装余量，能直接对接同通径的工业管路，不需要额外加工转换接头；上部的锥台结构是传感模块的安装基座，内部预留了信号传输通道与密封腔，

　　避免介质渗入传感元件造成信号失真。设计时优先考虑了安装边界的适配性，主体方形基座的四个边角做了圆弧过渡处理，既减少了铸造应力集中点，也能避免安装时和周边管路、支架产生干涉，下部侧出的接口轴线与上部锥台轴线呈垂直布局，能适配直角走向的管路排布，不需要额外增加弯头配件来调整管路走向。实际使用过程中，这类阀件的核心功能是在控制管路通断的同时，实时采集阀后介质的压力、温度参数，或是反馈阀芯的开启位置，在小型自动化生产线的冷却回路里，它可以直接安装在冷却支路末端，不需要额外在管路上开孔安装压力传感器，减少了管路的泄漏点；在小型气动控制系统里，它能同时完成气路通断控制与气压信号采集，把信号直接传递给气动控制单元，缩短了信号传输路径，

　　提升了系统响应速度。建模过程中对各个配合面的公差做了对应预留，下部管路接口的螺纹段按照管螺纹标准做了退刀槽设计，上部传感模块的安装止口预留了密封件安装槽，能适配O型圈密封结构，避免介质从安装缝隙渗漏；阀体内部的流道做了平滑过渡处理，减少介质流经时的阻力损失，避免流道直角位置产生介质淤积或是气蚀问题。从安装尺寸来看，主体方形基座的对边尺寸适配常用的开口扳手操作空间，安装时不需要特殊工装，用常规工业扳手就能完成紧固，上部锥台结构的外径尺寸匹配标准传感模块的安装孔径，能直接替换同规格的普通阀件，不需要对原有管路支架做改造。在结构强度校核层面，阀体壁厚按照中低压管路的耐压要求设计，能满足常规工业流体输送的压力等级要求，

　　各个连接部位的壁厚做了加厚处理，避免安装紧固时出现应力开裂，传感模块与阀体的连接部位设计了定位止口，安装时能快速对准定位，不需要反复调整安装角度，降低现场装配的难度。这类阀件的设计没有采用复杂的分体式结构，把传感功能集成在阀体上部，既保留了普通手动阀的操作便利性，又增加了参数采集功能，在对设备集成度要求较高的小型工业设备里，能有效减少管路配件数量，降低系统整体的故障点，同时也缩小了阀组整体的安装占用空间，适合在排布紧凑的设备内部使用。建模时对各个棱角都做了工艺性处理，所有外露的锐边都预留了倒角，既避免加工、安装过程中划伤操作人员，也能去除铸造、机加工产生的毛刺，提升零件的外观质感；内部流道的过渡曲面做了连续曲率处理，能减少介质流动时的紊流产生，降低管路运行时的振动与噪音。
