针式流量调节阀WCB材质结构设计

　　在精细化工、实验室流体管路、小型制药配料管线这类对流量控制精度要求较高的场景里，常规通断类阀件很难满足微流量精准调控的需求，这类工况下往往需要针型阀来完成小开度下的稳定流量调节，本次涉及的WCB材质针阀，就是针对这类中低压常温流体管路的调控需求设计的。从实际使用场景来看，这类阀件常被安装在小口径仪表管线、取样管路、实验装置的流体支路中，用来精准控制气体、低粘度液体的通断与流量大小，相比球阀、闸阀这类通断阀，它的阀瓣采用针状锥面结构，和阀座的配合面可以实现极小的过流面积调整，在小开度工况下不会出现普通阀件常见的流量跳变、调节滞涩问题，能够满足从滴注级小流量到全通径导通的连续调节需求。

　　从结构设计思路来看，这款阀采用下进上出的直通式流道布局，整体结构紧凑，没有多余的外置结构，适合在管线排布密集的仪表柜、实验台架内安装。阀体采用WCB碳素铸钢材质，相比黄铜材质的民用针阀，它的承压能力、抗管路应力变形能力更强，能够适配多数工业常温工况的压力等级要求，不会因为管路轻微震动、安装应力出现阀体开裂的问题。上部的操作手轮采用滚花防滑结构，不需要额外的操作工具，徒手就可以完成开度调整，手轮和阀杆之间采用常规的阀杆螺母配合结构，旋转手轮时带动阀杆做轴向升降，针状阀瓣随阀杆动作改变和阀座的配合间隙，以此实现流量调节。阀杆部位设置了常规的填料密封结构，能够避免阀杆升降过程中出现流体外漏的问题，满足工业管路的密封要求。

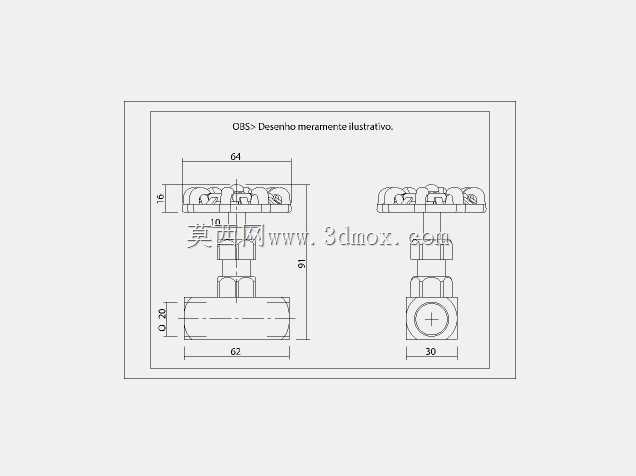

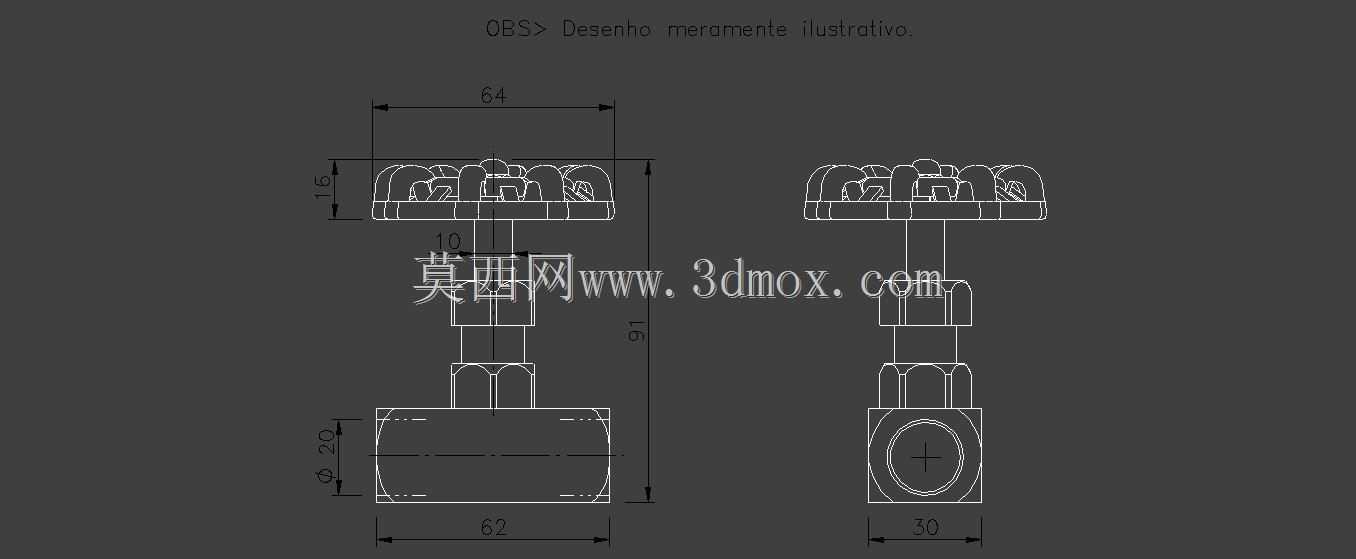

　　从安装边界尺寸来看，这款阀的整体安装尺寸经过了紧凑化设计，阀体两端的连接接口轴向总长度为62mm，阀体下部流道部分的宽度为30mm，手轮顶端到阀体底部流道轴线的总高度为91mm，手轮的最大外径为64mm，手轮厚度为16mm，阀杆部位的最小调节行程对应的尺寸标注为20mm，这些尺寸参数在做管路排布设计时可以直接参考，不需要额外预留过大的操作空间，手轮的操作半径足够，即使在密集排布的管线组里，也可以徒手完成开度调整，不会被相邻管线干涉。两端的连接结构采用常规的外螺纹连接形式，适配小口径仪表管的连接标准，安装时不需要复杂的焊接工序，直接通过管接头就可以完成和管线的对接，后期维护拆卸也比较方便。

　　在实际选型使用时，需要注意这款阀的调节特性是线性微调，适合需要连续调整流量的工况，不适合作为紧急切断阀使用，因为针状阀瓣的密封面比较精细，频繁做快速通断操作容易损伤密封面，影响调节精度和密封性能。另外WCB材质的适用介质为非腐蚀性的水、油、气体等流体，如果是强腐蚀性介质，需要更换对应的阀体内衬或者密封件材质，这款基础款的密封件和阀体材质仅适配常温无强腐蚀的工况。从建模细节来看，这款阀的所有配合尺寸都按照实际加工公差做了对应预留，阀杆和填料腔的配合间隙、手轮和阀杆的连接尺寸、阀瓣和阀座的配合锥度都符合常规针阀的加工规范，在做三维管路装配时，可以直接调用这个模型完成干涉检查，不需要额外调整安装尺寸，能够直接对应实际加工后的成品尺寸，避免出现设计阶段装配无问题、实际安装时出现尺寸干涉的情况。对于做小型实验装置设计、仪表管路排布的结构工程师来说，这个模型可以直接复用在对应的管路系统设计中，减少重复建模的工作量，同时尺寸参数完全贴合实际工业阀件的规格，不会出现模型和实物尺寸偏差过大导致的装配问题。
