多通路铰接式液压连接接头结构设计

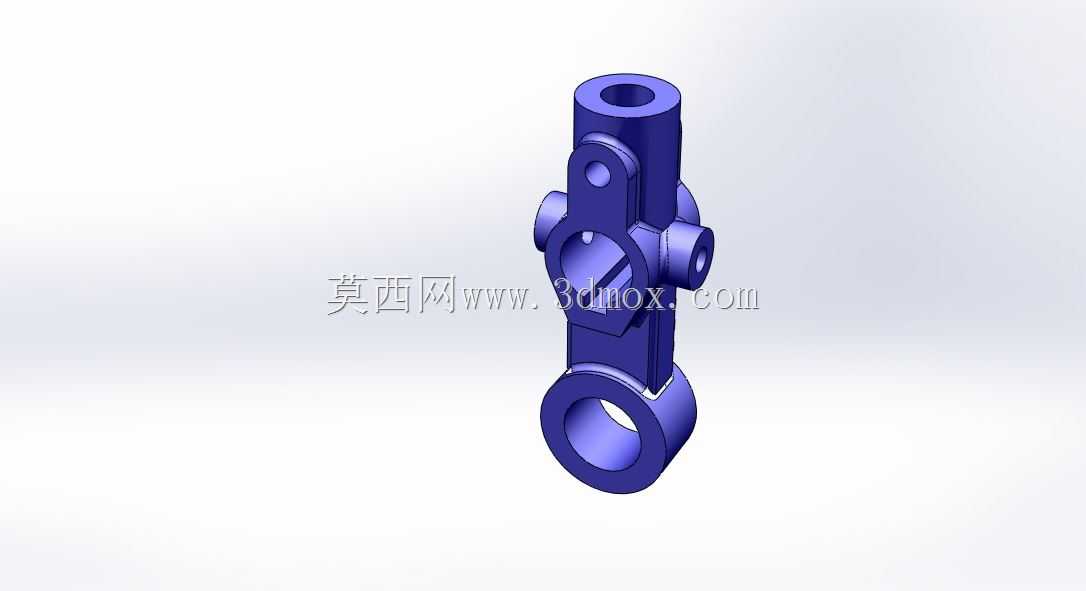

　　在行走机械液压系统、工业流体控制管路的布局场景中，这类多通路铰接式连接接头承担着多路流体介质的汇流、分流以及相对转动部位的管路衔接职能，尤其常见于需要小角度摆动调整的液压执行机构配套管路中，比如工程机械的动臂辅助油路、农用机械的液压操纵杆组连接节点，能够在有限的安装空间内完成多根管路的集中对接，避免多根独立接头并排布置带来的管路干涉、安装空间不足问题。从结构功能上看，该接头主体采用一体化锻坯加工的基体结构，上下两端分别设置不同通径的环形铰接孔，上端孔位用于与固定端的铰接销轴配合，实现接头整体的摆动自由度，下端大尺寸环孔用于对接大流量主油路，侧部对称布置的多个外伸凸台接口分别对应不同压力等级的控制油路、泄油油路，

　　每个接口内部都设计有同轴密封槽位，可适配O型圈或者组合密封垫，保证高压工况下的介质无泄漏，侧部凸台的位置经过角度优化，相邻接口之间预留了标准扳手的操作空间，安装时不需要额外调整管路角度就能完成管接头的拧紧操作。设计阶段首先要确定的是各通路的通径匹配，主油路通径需要满足系统最大流量下的流速要求，控制油路通径按照控制流量的1.5倍冗余设计，避免节流损失带来的控制响应滞后；铰接部位的配合间隙需要控制在0.02-0.04mm之间，间隙过小会导致铰接转动卡滞，间隙过大则会在高压脉冲工况下出现密封件偏磨泄漏的问题，基体的壁厚按照系统额定工作压力的1.5倍耐压强度计算，在各油路交叉贯通的位置做了圆角过渡处理，避免应力集中导致的基体疲劳开裂，

　　尤其是在高压油液反复脉冲冲击的工况下，交叉孔处的应力集中是这类接头最常见的失效点，圆角过渡能够有效分散局部应力，提升部件的疲劳寿命。安装边界方面，该接头的整体轴向尺寸紧凑，上端铰接孔的中心到下端环孔中心的距离经过优化，适配多数标准铰接座的安装间距，侧部接口的外伸长度控制在标准管接头拧紧所需的最小尺寸范围内，安装时不需要在周边部件上预留过大的避让空间，铰接转动的角度范围可以达到±15°，能够补偿管路安装时的位置误差，同时吸收设备运行过程中管路振动带来的相对位移，减少管路接头处的应力集中，避免长期振动导致的管接头松动漏油。在实际选型应用中，这类接头可以替代传统的多个直角接头组合的管路布局，减少管路中的接头数量，也就减少了潜在的泄漏点，

　　同时集中式的结构让管路布局更加规整，方便后期的维护检修，在进行三维建模时，各接口的螺纹尺寸、密封槽尺寸都严格遵循相关液压管接头的标准规范，安装孔的位置公差、同轴度公差都按照液压元件的通用精度等级设定，能够直接导入到整体设备的管路装配模型中进行干涉检查，不需要额外做尺寸修正。材质选择上通常采用高强度合金钢或者锻造铝合金，根据不同的工作压力等级匹配对应材质，高压工况下选用合金钢并做表面调质处理，低压工况下选用铝合金实现轻量化，表面处理根据应用场景选择镀锌或者阳极氧化，提升防腐蚀能力，适应不同的工作环境。
