多通集成式流体管路连接构件结构设计

　　在流体输送系统的布局设计中，多通集成式管路构件的应用场景覆盖了液压动力回路、气动控制管线、低压流体分配支路等多个工程领域，这类构件的核心作用是在有限的安装空间内完成多股流体的分流、合流或者转向导通，减少分散接头带来的密封点位，降低管路系统的泄漏风险。从实际使用的工况来看，这类集成式管路构件常被用在设备内部的紧凑安装区域，比如小型液压站的阀组周边、自动化设备的气动走线槽旁、实验装置的流体分配台架上，相比采用多个标准弯头、三通拼接的管路方案，一体化的集成结构能省去多个接头对接的装配工序，同时减少管路整体的占用空间，避免多接头拼接带来的流道弯折过多造成的压力损失。

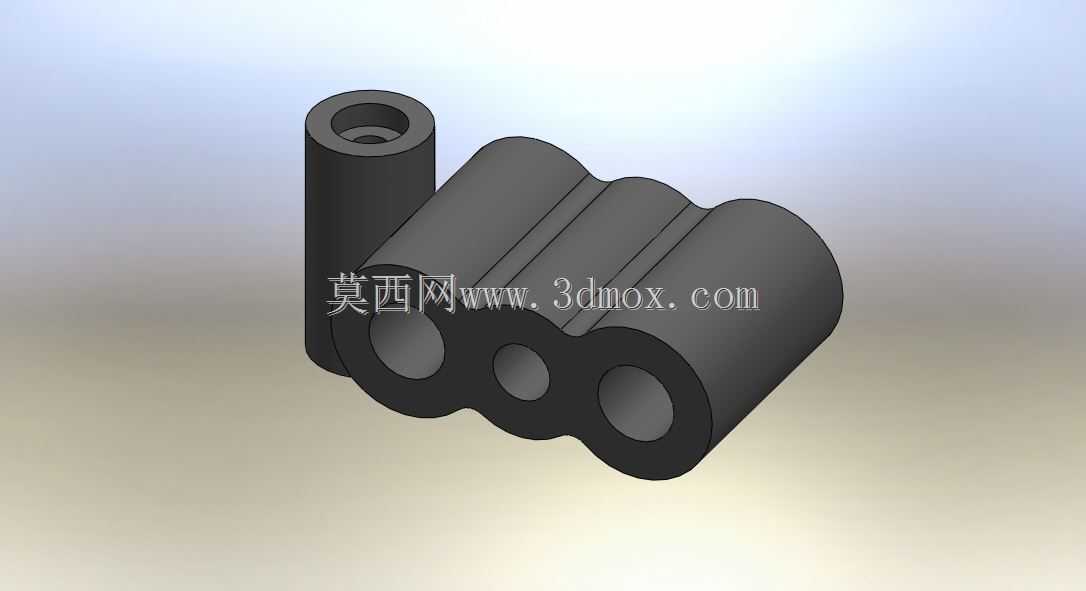

　　从结构设计的思路来看，这类构件首先要满足不同通径管路的对接需求，图中呈现的构件包含一个垂直布置的单通接口，以及三个水平并排布置的不同通径接口，各个接口均采用中空贯通的结构，管壁厚度根据对应接口的通径尺寸做了匹配设计，通径较大的接口管壁厚度相应增加，保证构件在承受额定工作压力时不会出现管壁变形或者破裂的情况。设计过程中需要优先考虑流道的顺畅性，各个接口交汇的区域做了圆弧过渡处理，避免直角拐角造成的流体紊流，减少流体在构件内部的阻力，同时也能避免流体中的杂质在拐角处沉积造成管路堵塞。

　　外形尺寸与安装边界的确定是这类构件设计的关键环节，垂直布置的接口轴线与水平布置的三个接口轴线保持垂直，三个水平接口的轴线处于同一平面，相邻两个水平接口的外壁采用相切融合的结构，既保证了构件整体的结构强度，也能最大程度压缩构件的横向尺寸，减少安装时占用的空间。各个接口的端部均预留了标准管路对接的配合尺寸，可适配对应规格的硬管插入连接或者软管卡箍连接，接口的外圆尺寸公差控制在合理范围内，保证对接时的同轴度，避免管路安装后出现额外的装配应力。构件的整体外轮廓没有突出的尖锐棱角，所有外壁交接处都做了小圆角处理，既方便加工过程中的脱模或者切削走刀，也能避免安装过程中棱角划伤操作人员或者周边的管线。

　　从功能特性上看，这种一体化的多通管路构件相比分散拼接的接头组件，密封点位仅为各个接口与外部管路对接的位置，没有接头之间的拼接密封面，大幅降低了系统运行过程中出现泄漏的概率。构件的材质可根据实际输送的流体类型选择，输送常规液压油、压缩空气时可采用工程塑料或者铝合金材质，降低构件自重同时保证足够的结构强度；输送腐蚀性流体时可更换为不锈钢或者工程塑料材质，满足不同工况的使用需求。在安装固定方面，这类构件可通过垂直接口旁的平面或者水平接口的外壁做安装定位，可采用管夹固定或者直接通过接口与管路的连接力实现固定，不需要额外设计复杂的安装支架，适配多种紧凑的安装场景。

　　在实际选型应用时，需要根据系统的工作压力、流体类型、管路通径匹配对应的构件规格，各个接口的通径需要与对接的管路通径保持一致，避免通径突变造成的流体压力波动。设计建模过程中需要重点校核各个交汇区域的壁厚，避免因流道开孔造成局部壁厚过薄，影响构件的承压能力；同时需要校核各个接口的位置度，保证与外部管路对接时不会出现错位，减少装配时的调整工作量。对于有特殊流道要求的场景，还可以在构件内部增加导流结构，调整不同接口之间的流体分配比例，满足特定工况的流体控制需求。
