4.5x400规格网格状传感格栅结构

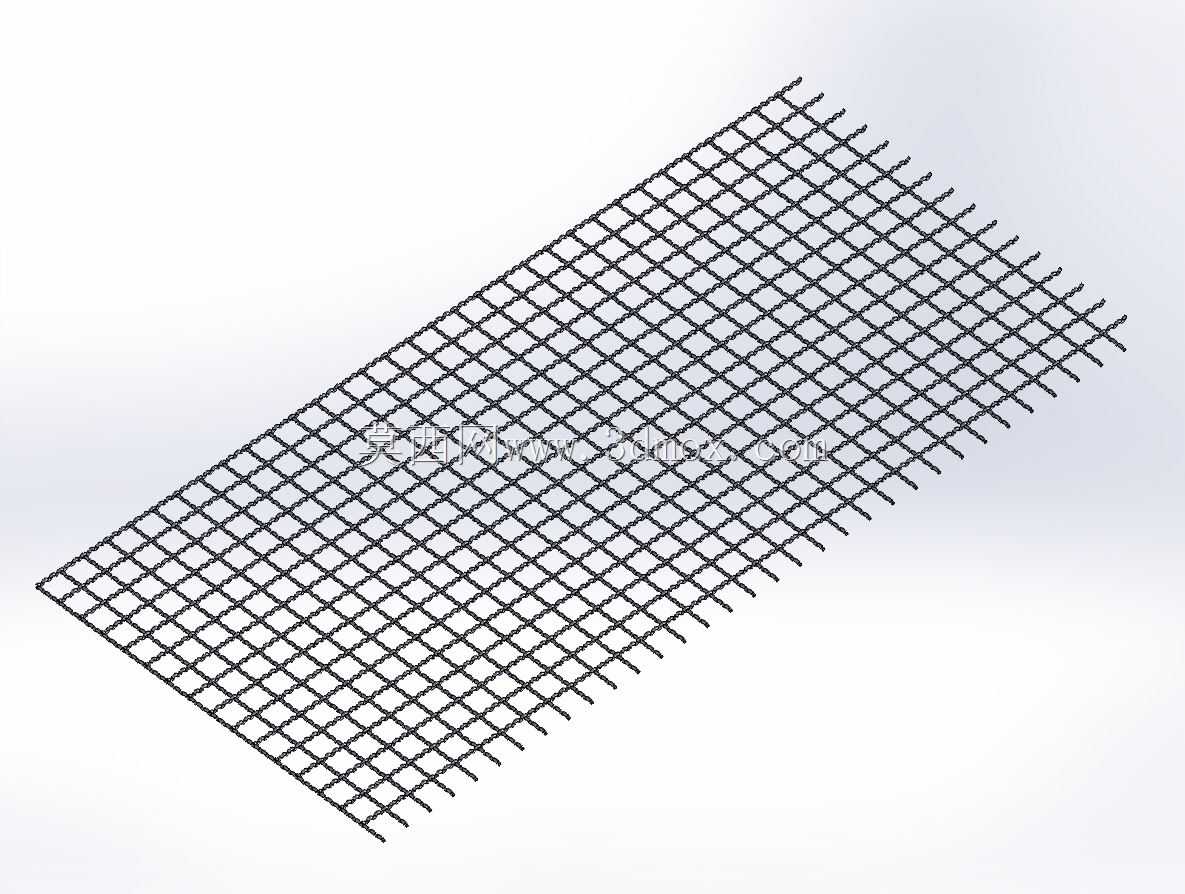

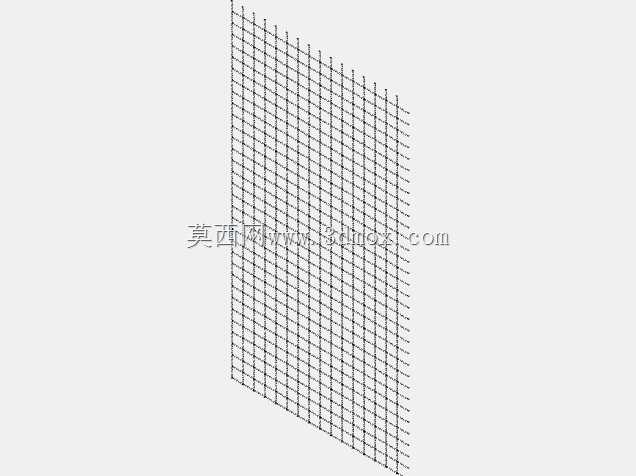

　　在工业传感检测、物料筛分、流体整流以及精密设备防护场景中，这类网格状格栅结构是非常常见的功能部件，很多刚接触结构设计的工程师容易把它当成普通的冲孔网板来处理，实际上它的每一处丝径、网格间距、整体长宽尺寸都和实际使用场景的检测精度、过流能力、结构强度直接挂钩。这次建模的这款格栅结构，核心尺寸边界为宽度方向400mm，单根格栅条的截面尺寸为4.5mm见方，整体采用等间距正交排布的网格形式，没有额外的包边或者加强压型，完全依靠格栅条交叉处的刚性连接维持整体平面度。

　　从实际使用场景来看，这类结构最常出现在光电类传感检测设备的前端防护与整流段，比如在宽幅物料的对射式检测工位，400mm的幅宽刚好覆盖常规流水线的物料通行宽度，4.5mm见方的格栅条既不会因为过细导致受外力碰撞变形，也不会因为过宽遮挡过多检测光路，正交排布的网格可以在不影响检测信号穿透的前提下，阻挡生产现场的飞屑、焊渣或者大尺寸粉尘落到检测镜头表面，同时还能对检测区域的气流起到整流作用，避免车间内紊乱的侧向气流带动轻质物料偏移检测位，造成误触发信号。

　　做这类结构的三维建模时，最容易踩的坑是直接用阵列命令生成所有格栅条后就结束，忽略了交叉位置的连接处理——如果只是把横纵格栅条做简单的接触装配，实际生产中不管是采用金属焊接还是塑料注塑成型，交叉位置都会出现虚接或者应力集中的问题。正确的建模思路是先确定单根格栅条的截面轮廓，按照实际使用要求的网格净间距排布横向筋条后，在纵向筋条的交叉位置做布尔合并，让每一个交叉节点都形成连续的实体结构，这样导出的工程图标注焊接位置或者注塑拔模角度时，不会出现轮廓线断裂的问题，后续做有限元受力分析的时候，也不会因为接触对设置错误导致应力计算结果偏差。

　　从安装边界来看，这款格栅结构因为没有额外的安装翻边，实际装配时通常是配合四周的安装压框使用，所以建模时特意将整体外形尺寸控制在400mm整，边缘的格栅条端面保持平齐，没有突出的毛刺或者安装凸台，这样不管是嵌入到设备的安装槽内，还是用压条从四周压紧固定，都能保证安装后格栅平面和检测面保持平行，不会因为边缘尺寸偏差导致安装后出现翘曲。另外4.5mm的筋条尺寸也兼顾了加工工艺性，如果采用不锈钢激光切割后焊接的工艺，4.5mm的厚度刚好在常规中小功率激光切割机的最佳切割厚度范围内，切割端面的粗糙度可以直接满足装配要求，不需要额外的铣削加工；如果采用工程塑料注塑成型，4.5mm的筋厚也不会出现注塑时的缩痕问题，网格之间的空隙尺寸也足够让注塑熔体顺利填充，不会出现缺胶的情况。

　　很多工程师在选型这类格栅结构时，容易只关注整体幅宽和网格大小，忽略筋条截面尺寸对结构刚性的影响——如果筋条做的太细，400mm幅宽的格栅在没有中间支撑的情况下，受自身重力影响会出现明显的中部下挠，要是用在检测精度要求0.1mm级的工位，这种下挠量就会导致检测基准面偏移，直接造成检测数据偏差；如果筋条做的太粗，不仅会增加不必要的材料成本，还会降低网格的开孔率，要是用在流体整流或者通风防护的场景，过粗的筋条会增大风阻，导致设备内部的散热或者气流输送效率下降。这款结构选用4.5mm见方的筋条尺寸，就是在400mm的跨度下，既保证单根筋条的自身挠度控制在0.05mm以内，满足精密检测场景的平面度要求，又把整体开孔率维持在70%以上，兼顾通风、过流以及信号穿透的需求。

　　另外在建模的细节处理上，所有格栅条的棱边都做了0.1mm的微小倒角，这个尺寸的倒角在实际装配时不会划伤操作人员的手，也不会因为倒角过大导致网格的有效通流尺寸变小，同时在做渲染或者工程图导出时，棱边的微小倒角可以避免出现尖锐边的显示锯齿，让模型的视觉效果更贴近实际加工后的零件状态。很多新手建模时喜欢给这类结构做大圆角或者完全不倒角，要么改变了零件的实际有效尺寸，要么和实际加工出来的零件状态不符，给后续的工艺编制造成误导。

　　从功能拓展性来看，这种等间距正交网格的结构，只需要调整筋条间距、筋条截面尺寸或者整体幅宽，就可以快速适配不同的使用场景：比如缩小网格间距可以用作细小物料的筛分网板，加大筋条截面尺寸可以用作设备的踩踏防护格栅，调整整体幅宽可以适配不同宽度的流水线工位，建模时采用参数化的阵列方式，所有的尺寸参数都设置为可编辑变量，后续调整规格时不需要重新绘制草图，只需要修改对应的尺寸参数就能快速生成新规格的模型，大幅提高同系列产品的设计效率。
