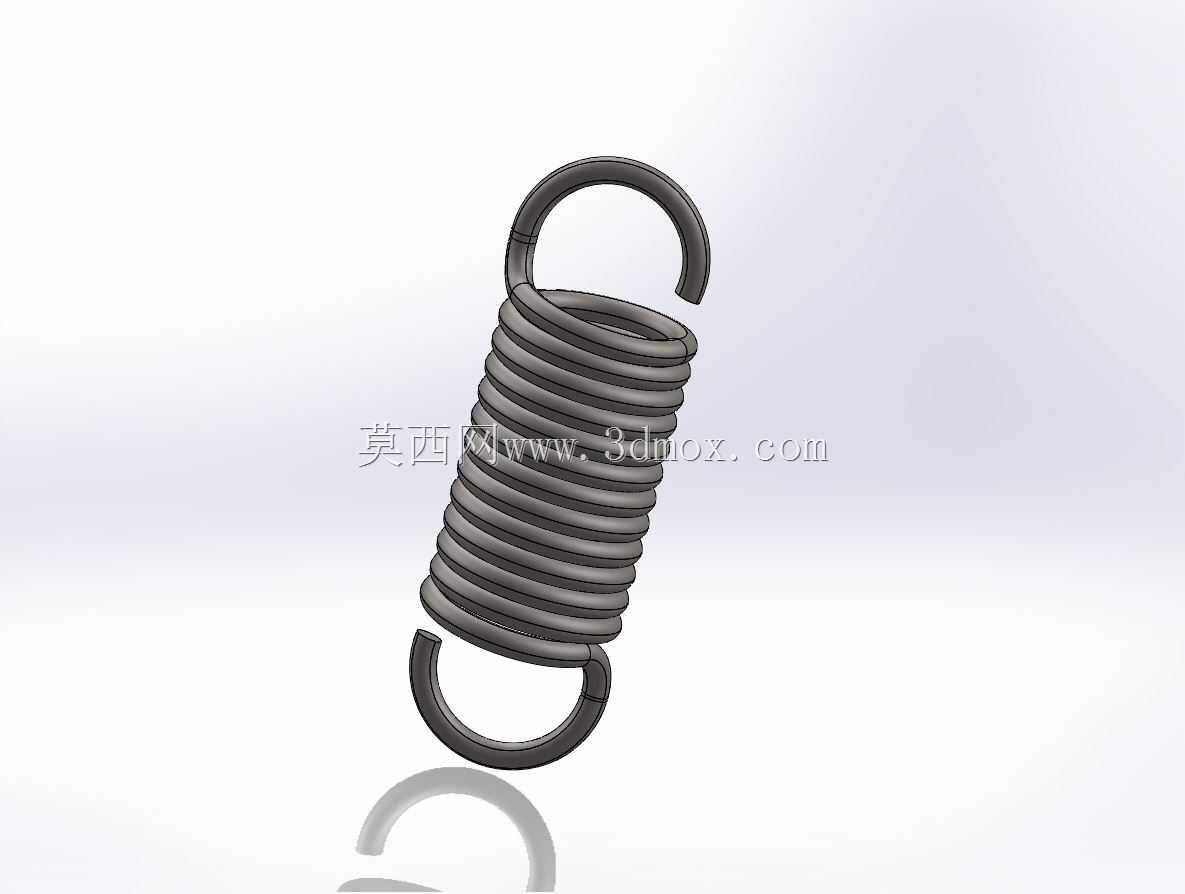

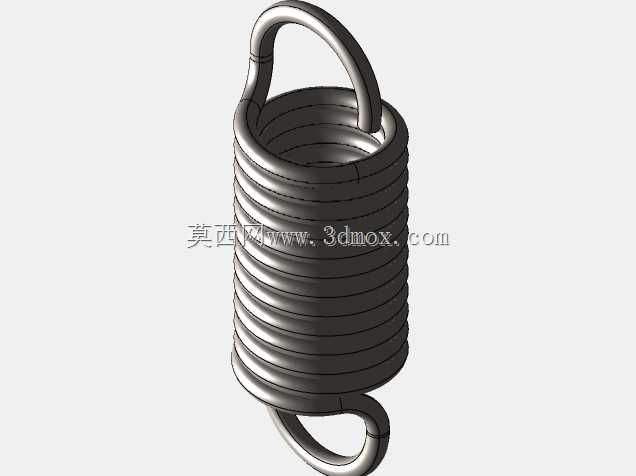

带挂钩拉伸弹簧精密结构三维数模

　　做机械结构设计这么多年，拉伸弹簧是几乎每个项目里都会碰到的基础弹性元件，这次做的带双挂钩的拉伸弹簧数模，是针对仪器仪表内部张紧、复位场景做的精细化建模，不是那种随便扫掠出来的简化模型，每一处结构细节都对应实际加工和装配的要求。先从实际应用场景说，这类带闭合挂钩的拉伸弹簧，常用在小型传感器的复位机构、仪表指针的回位结构、小型设备舱门的拉紧结构里，不像大线径的重载拉伸弹簧用在工程机械上，这个线径的弹簧更多是承担小载荷、高频次往复拉伸的工况，对挂钩的强度、簧圈的贴合度要求反而更高，因为小载荷工况下如果簧圈有间隙，初始拉力就不准，直接影响仪表的测量精度或者机构的复位一致性。

　　建模的时候最先考虑的不是簧圈的扫掠路径，而是两端挂钩的安装边界，很多新手做弹簧模型容易忽略安装空间，把挂钩做成正圆形，但实际装配里，挂钩要挂在直径2mm的圆柱销上，挂钩的开口间隙、环的内径都要留0.2mm的装配余量，同时挂钩和簧圈衔接的过渡段不能有直角，不然实际使用的时候应力集中在过渡位置，反复拉伸几次就会从挂钩根部断裂，所以建模的时候过渡段做了R角平滑过渡，和实际冷卷弹簧的加工工艺保持一致，冷卷的时候钢丝从簧圈螺旋轨迹平滑弯成挂钩环，不会出现硬折的结构。

　　然后说簧圈部分的设计，拉伸弹簧和压缩弹簧最大的区别是自由状态下簧圈是相互贴合的，有初始预紧力，所以建模的时候螺旋线的螺距刚好等于钢丝直径，保证自由状态下圈与圈之间没有间隙，不会出现压缩弹簧那种等节距的间隙结构。这里要注意，很多人做拉伸弹簧会直接用等螺距螺旋线从头到尾扫掠，但实际上两端和挂钩衔接的1.5圈是并紧的，螺距略小于钢丝直径，避免端部簧圈在受拉的时候最先散开，这部分的螺旋线做了变螺距处理，靠近挂钩的位置螺距逐步收窄，和实际产品的端部并紧结构完全对应。

　　外形尺寸方面，整个弹簧在自由状态下的总长度，包含两端挂钩的外轮廓尺寸，控制在适配小型仪器安装腔的范围内，簧圈的中径是根据载荷要求算出来的，旋向选了右旋，这也是行业里默认的常规旋向，除非有特殊的装配干涉问题才会做左旋。安装边界上，两端挂钩的中心距是安装时的关键尺寸，建模的时候把两个挂钩的中心连线和弹簧轴线做了同轴约束，保证拉伸的时候受力沿着轴线方向，不会出现偏载，要是挂钩中心偏了，实际使用的时候弹簧会歪，不仅会和周边零件摩擦，还会导致拉力值偏离设计计算的结果。

　　从功能特性来说，这个弹簧的刚度是按照小载荷工况设计的，钢丝直径选的是细规格碳素弹簧钢丝的对应尺寸，建模的时候把钢丝的截面做了正圆形，没有做简化的多边形，因为做有限元分析的时候，截面的精度直接影响应力计算的结果，要是截面是多边形，算出来的应力集中点会和实际情况差很多。另外挂钩的环部做了闭合处理，开口位置的间隙控制在0.1mm以内，避免挂在销子上的时候出现脱钩的情况，很多廉价弹簧挂钩开口大，设备震动的时候就容易脱开，导致机构失效，所以这个细节在建模的时候就做了结构约束，对应实际生产里的挂钩收口工序。

　　实际选型的时候，很多工程师容易只看弹簧的刚度和总长度，忽略挂钩的形式，这个模型用的是整圆挂钩，相比半圆挂钩或者侧挂钩，整圆挂钩的承载能力更强，适合反复拉伸的工况，但是安装的时候需要把销子穿进挂钩环里，不像侧挂钩可以直接卡进去，所以设计周边结构的时候要预留销子的装配空间，这部分在数模里也留了对应的装配参考，把挂钩的内孔尺寸、位置都做了明确的基准，方便后续装配的时候直接匹配对应的销柱零件。

　　还有个容易被忽略的细节，就是弹簧的端部收口，很多模型做出来簧圈最后一圈是直接切断的，有尖锐的断口，但实际生产里拉伸弹簧的端部是和相邻簧圈贴合磨平的，不会有突出的钢丝头，不然会刮伤周边的零件或者装配人员的手，所以建模的时候把端部的簧圈端面做了平齐处理，和实际磨头工序后的结构一致。整个模型的所有特征都是参数化的，后续要是需要调整线径、中径、有效圈数、挂钩尺寸，直接改参数就能生成对应规格的弹簧，不用重新画路径，对于做系列化仪器设计的工程师来说，改型的时候能省不少重复建模的时间。
