菱形金属丝网过滤支撑构件

　　在流体过滤、物料筛分、设备防护等工业场景里，这类菱形编织的金属网片是极为常见的功能构件，日常做结构设计时经常会碰到需要适配这类网件的工况。先从实际用途说起，它最常被用在液压系统的回油过滤段、通风设备的进风防护面、粉体输送线的筛分工位，也会作为小型设备的透气承重隔层使用，比如温控设备内部的散热支撑网，或者小型料仓的出料限流网，靠自身均匀的网孔来实现介质的选择性通过，同时依靠金属丝的编织结构提供足够的平面支撑强度，不会在常规风压、料压下出现过度形变。

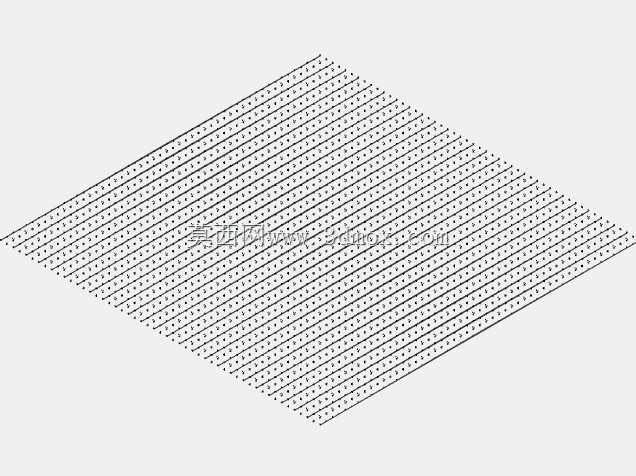

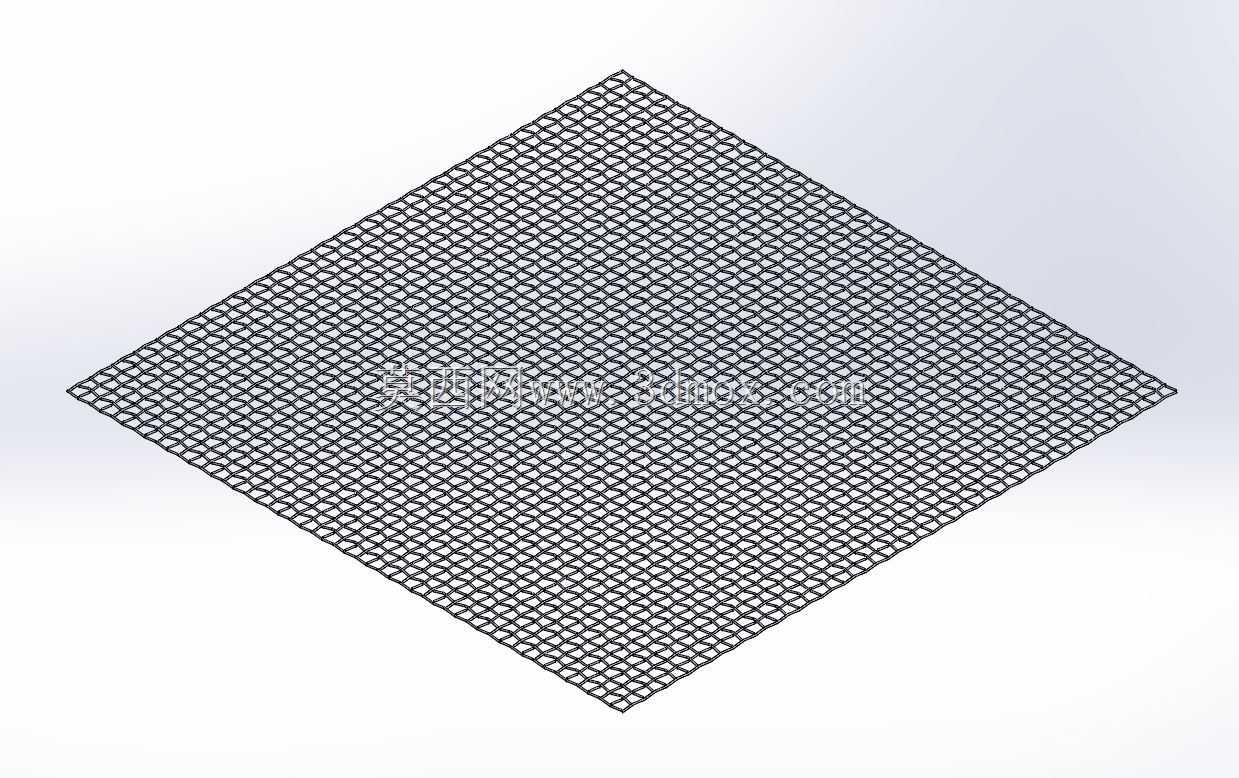

　　设计这类网片的时候，首先要确认的是安装边界的尺寸匹配，这款构件的有效平面尺寸为4毫米见方的安装适配范围，厚度控制在0.5毫米，属于薄型平网结构，做装配设计时要给网片周边预留至少0.3毫米的压装余量，避免安装时因为边框压合过紧导致网面拉扯变形，影响网孔的均匀度。网孔采用菱形编织结构，相比方形直织网，菱形结构的金属丝在受力时会有更好的应力分散效果，当网面承受垂直方向的压力或者流体冲击时，每一段金属丝都能将受力传导到相邻的编织节点，不会出现局部应力集中导致的网丝断裂，这也是为什么多数流体过滤场景优先选菱形编织网的核心原因。

　　从功能特性上看，0.5毫米的厚度决定了它的通流阻力不会过大，适合对压降有要求的通风、稀油润滑过滤场景，不会因为网片过厚导致流体通过时能耗升高。4x4毫米的外形尺寸属于小型精密网片，一般用在微型液压阀组的内置过滤、小型传感器的防护端，或者精密电子设备的通风防尘口，这类场景对安装空间的限制比较严格，不能采用过厚的边框或者加强结构，所以网片自身的结构强度就需要靠编织工艺来保证。做三维建模的时候，要注意还原金属丝的编织交错关系，不能简单用平面贴图代替实体结构，因为做有限元受力分析的时候，网丝的交错接触位置是应力传导的关键节点，如果建模时忽略了丝径的叠压关系，算出来的形变数据会和实际工况偏差很大，容易导致选型时网片强度不足，使用中出现破损。

　　实际选型应用的时候，还要考虑网片的固定方式，这类小型薄网片一般采用周边压合固定或者胶粘固定，不适合用螺丝穿孔固定，因为0.5毫米的厚度下穿孔会直接破坏网面的编织结构，导致穿孔位置的网孔变形，甚至出现网丝松脱的问题。如果是用在有温度波动的工况，还要考虑金属丝的热胀冷缩量，安装时不要把网面绷得过紧，预留一定的形变余量，避免温度升高时网丝膨胀拉扯导致网面起拱，或者温度降低时网丝收缩拉断。另外在流体过滤场景使用时，菱形网的导流效果比方形网更好，流体通过菱形网孔时会产生微小的紊流，不容易在网面形成积垢堵孔，能延长滤网的维护周期，这也是设计选型时很容易被忽略的细节。

　　做这类构件的三维模型时，还要注意网丝的丝径和网孔尺寸的匹配关系，0.5毫米的整体厚度下，单根金属丝的直径一般在0.1毫米左右，编织后网孔的对边距离大概在0.3毫米，这个参数下既能保证足够的通流面积，又能拦截粒径0.2毫米以上的固体颗粒，满足多数精密润滑系统的过滤精度要求。如果是用在防护场景，这个尺寸的网片可以阻挡手指或者较大的杂物触碰内部的带电或者运动部件，同时不会影响通风散热的效率。在装配设计时，网片的安装面要尽量设计成平整的贴合面，不要有凸起或者凹槽，不然压装时会导致局部网面悬空，受力时容易出现凹陷变形。
