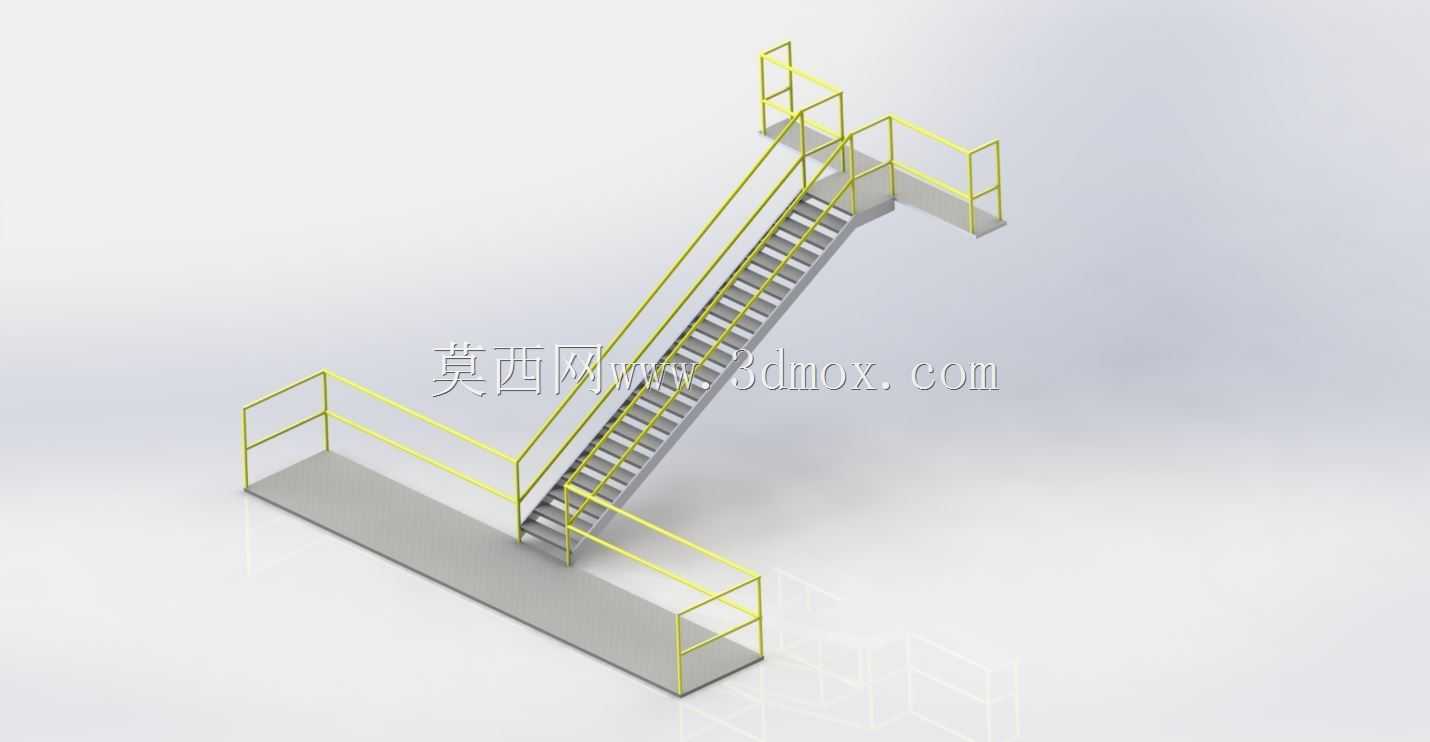

工业跨层带防护栏钢制斜梯结构

　　这套钢制斜梯结构，主要用于工业厂区内不同标高作业平台之间的人员通行，常见于生产车间设备操作平台、仓储库区高位作业台、厂区管廊巡检通道等场景，解决作业人员在0.8米至3米高差区间的安全上下通行需求，避免人员攀爬无防护结构带来的坠落风险。从结构设计来看，整套斜梯采用分段式焊接框架结构，上下两端分别设置水平安装平台，上端平台用于搭接固定在高位作业面的结构梁上，下端平台直接落地固定在混凝土地面或低位平台的预埋钢板上，安装时仅需通过膨胀螺栓或焊接方式固定两端平台的连接耳板，无需额外搭建复杂支撑结构，适配多数现有工业平台的改造加装需求。梯身的倾斜角度控制在45度标准工业梯倾角范围内，踏步采用等间距防滑钢板冲压成型，

　　每级踏步的高度差控制在180mm以内，踏步深度不小于200mm，符合工业人行梯的人机工程要求，人员上下行走时脚步贴合度好，不会出现踏空或抬腿费力的情况。两侧的防护栏采用圆管弯折焊接成型，扶手高度距离踏步面保持1100mm的标准安全高度，扶手下方设置两道横杆，底部设置不小于100mm高的踢脚板，防止人员行走时脚下打滑滑出梯面，同时避免工具、小零件从梯身缝隙掉落砸伤下方作业人员。防护栏的立柱与梯身侧边的纵梁采用满焊连接，每段立柱间距不超过1000mm，整体框架的焊接位置均做打磨去毛刺处理，避免尖锐棱角划伤作业人员。从安装边界来看，整套斜梯的水平投影长度根据高差适配，以2米高差为例，水平投影长度约2.2米，梯身宽度设置为800mm，

　　满足单人携带轻便工具通行的宽度要求，两端的安装平台尺寸均为400mm见方，固定点位仅需在高位作业面预留对应尺寸的搭接位置，地面端预留600mm见方的硬化安装区域即可，不需要占用过大的场地空间。设计过程中，梯身纵梁采用槽钢作为主承重构件，根据通行载荷要求选型，整体额定均布活载荷不低于3.5kN/㎡，可满足两名作业人员同时携带工具通行的承重需求，结构受力经过校核，纵梁的挠度控制在跨度的1/400以内，人员行走时不会出现明显的晃动感。在实际应用中，这类斜梯也可根据现场实际高差调整梯身长度，踏步数量随高差等比例增减，防护栏的结构可直接沿用标准化模块，不需要重新做受力校核，能够快速适配不同现场的安装需求。相比垂直爬梯，斜梯的通行舒适度更高，

　　人员上下时体力消耗更小，适合需要频繁上下通行的作业点位，相比现浇混凝土楼梯，钢制斜梯的安装周期更短，自重更轻，对原有平台的载荷影响更小，特别适合现有厂区的后期改造加装场景。梯身的所有钢制构件表面均做除锈后喷涂防锈漆处理，可适配室内干燥车间、半露天厂区等多数常规工业环境，若用于腐蚀环境，也可更换为不锈钢材质或增加镀锌防腐层，结构本身不需要做额外改动。
