多通路流体分配歧管集成结构设计

　　在流体输送与工况参数测控的工程场景里，这类多通路集成歧管常作为流体回路的核心分配节点，替代传统零散管路拼接的布设方案，常见于多回路介质供给系统、实验台架测控单元、小型工艺流体分配工位，用来把单一输入通路的介质按需分配到多个独立输出支路，或是把多个支路的介质汇流到统一输出端，解决零散管路布设带来的空间占用大、接头泄漏点多、运维拆装繁琐的实际问题。

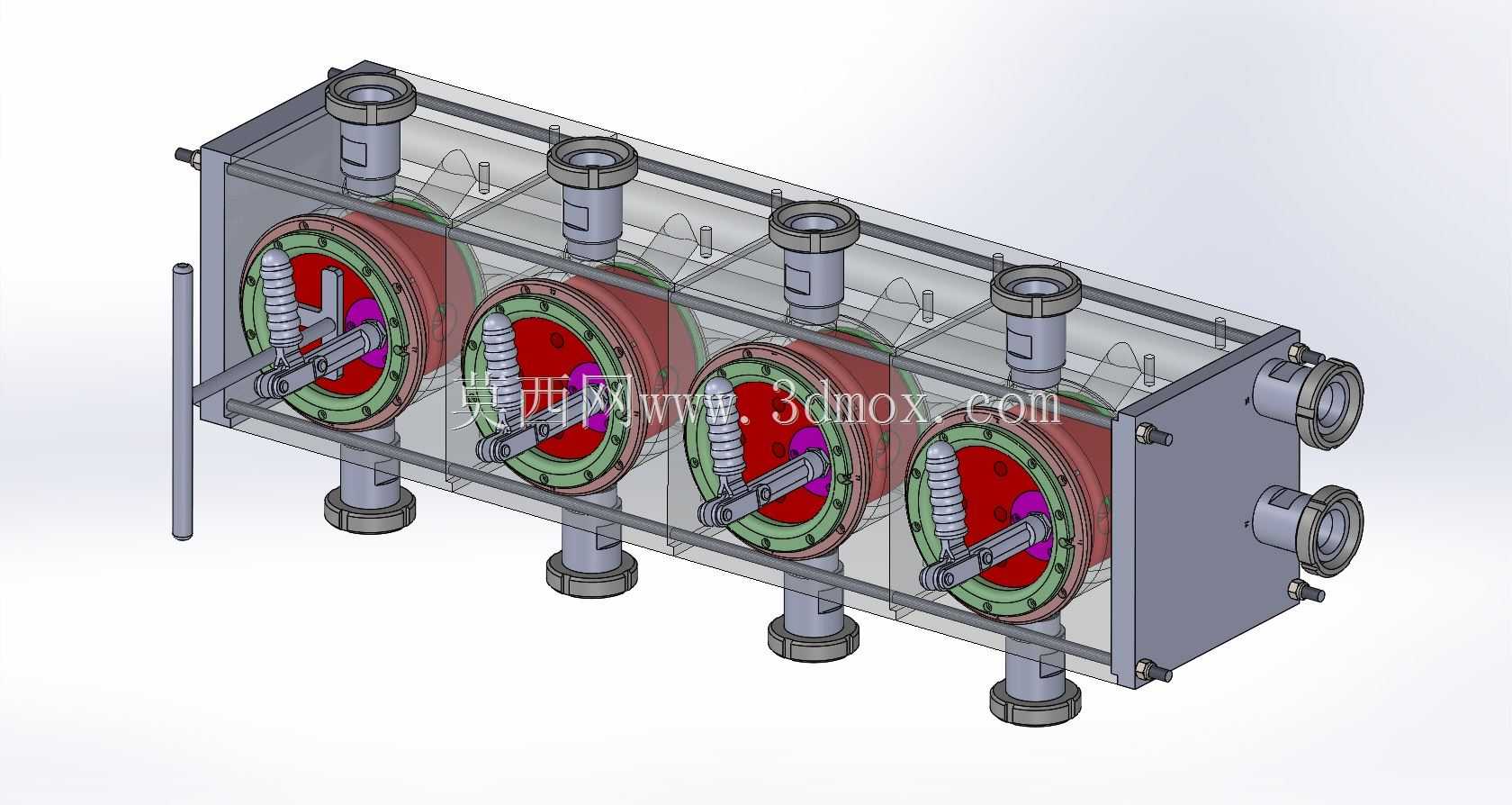

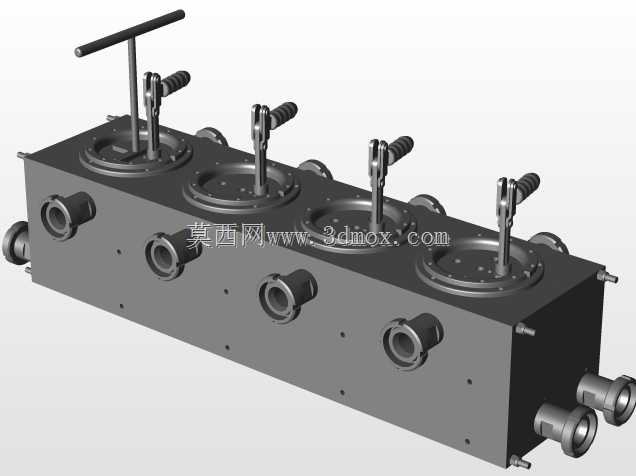

　　从结构设计逻辑来看，整个歧管采用长方体集成式壳体布局，透明上盖的设计并非为了外观展示，而是方便运维人员直接观察内部阀片的动作状态、介质流动的大致情况，不用拆解壳体就能快速判断是否存在阀片卡滞、内部异物堵塞的故障，大幅降低现场排查的时间成本。壳体内部并排设置了四个独立的阀控单元，每个单元对应一组上下贯通的管路接口，顶部四个接口、底部四个接口分别对应支路的进出端，壳体侧端设置的两个大口径接口作为总路的进出接口，整体形成总路到四个支路的独立分配结构，每个支路的通断都可以通过侧端露出的拨杆结构单独控制，不需要额外在外部管路上加装独立截止阀，减少了外接管路的接头数量。

　　设计过程中首先要考虑的是安装边界的适配性，整个组件的底部设置了四个带法兰底座的支撑柱，支撑柱的高度统一，安装时可以直接通过底座的通孔把整个歧管固定在安装台面或者支架上，不需要额外设计定制安装托架，四个支撑柱的排布间距经过匹配，刚好让整个组件的重心落在四个支撑点围成的矩形中心，避免管路接入后因为单侧受力出现倾斜、密封面受力不均的问题。各个接口的连接端都采用标准的法兰快接结构，接口的同轴度公差控制在合理范围内，保证外接管路对接时不需要强行掰动管路就能完成密封连接，避免因为接口错位带来的密封件偏磨、长期使用泄漏的问题。

　　每个阀控单元的内部采用弹簧复位的阀片结构，阀片与壳体之间的密封面做了研磨处理，保证支路关闭时的密封性能，弹簧的选型经过匹配，既保证阀片关闭时有足够的密封比压，又不会因为弹簧力过大导致拨杆操作阻力过高，日常手动切换支路状态时不需要借助额外工具就能完成操作。阀片的转动轴穿过壳体侧壁的位置设置了轴用密封件，避免介质从转轴位置渗漏，转轴外端的拨杆长度经过优化，操作时的力臂长度合适，即使是带压工况下切换支路状态也不会出现操作费力的情况。

　　内部流道的设计做了圆弧过渡处理，没有直角急转弯的结构，减少介质在流道内的沿程阻力，也避免介质中的固体杂质在流道拐角处沉积堵塞，对于含有少量颗粒杂质的介质工况，这种流道设计能有效降低堵塞的概率，延长歧管的连续运行周期。壳体的侧壁做了加厚处理，能够承受常规工业流体输送的工作压力，各个阀腔之间设置了独立的分隔筋，避免不同支路之间出现内漏串流的问题，保证每个支路的介质分配独立性，满足不同支路需要独立控制通断、互不干扰的使用需求。

　　在实际选型适配的时候，需要先确认总路接口和支路接口的通径是否匹配现场管路的流量需求，四个支路的通径一致，适合四个支路流量需求相近的分配场景，如果支路流量差异较大，可以在外部支路上加装流量调节阀做二次调节，歧管本身只负责通断控制和流道分配。安装时要注意整个组件的水平度，保证内部阀片的转动不受偏载力影响，接入管路前要把管路内部的焊渣、杂物清理干净，避免异物进入歧管内部卡滞阀片、划伤密封面。日常运维时可以通过透明上盖直接观察内部状态，不需要拆解就能判断大部分常见故障，需要检修内部阀件时，只需要拆开上盖的固定螺栓就能接触到所有内部组件，更换密封件、清理流道都很方便，不需要把整个歧管从安装位拆下来，大幅降低运维的工作量。

　　这种集成式歧管相比传统的管路拼接方案，整体占用的空间更小，所有阀组都集成在一个壳体内，外部只需要连接总路和支路的管路，整体布局整洁，泄漏点的数量比零散阀组加管路的方案减少六成以上，对于空间紧凑、需要多回路独立控制的流体分配场景，这种结构的适配性非常好，不管是小型水处理设备、实验流体测控台架，还是生产线上的多工位介质供给单元，都能通过这种集成歧管简化管路设计，提升系统的运行可靠性。
