电路板用微型四孔锁线连接器结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567687
  • 电路板用微型四孔锁线连接器结构
  • 电路板用微型四孔锁线连接器结构
  • 电路板用微型四孔锁线连接器结构
  • 电路板用微型四孔锁线连接器结构

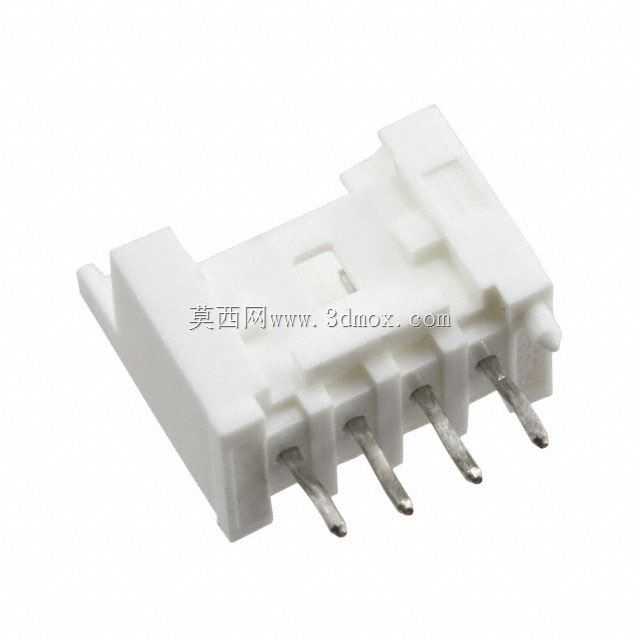

  在消费电子、小型传感模块、车载微型控制单元的板级接线场景里,这类带锁止结构的通孔连接器一直是板端接线可靠性的核心保障部件,很多工程师在做板级布局时容易忽略锁线结构的安装边界,导致后期装配出现干涉、接线拉脱力不足的问题,这个模型完整还原了量产件的全部结构细节,能直接用于板级布局的干涉校验、配套治具的设计参考。

  从实际使用场景来看,这类锁线连接器主要解决板端散线固定的痛点,常规的直插式接线端子没有锁止结构,设备在受振动、线缆受拉扯时很容易出现线芯脱出、接触不良的问题,尤其是在工业传感模块、小型手持设备、车载附属电控板这类有振动工况的场景,锁线结构的存在能让线缆拉脱力达到行业标准要求,避免运输、使用过程中接线失效。它的四个通孔接线位对应四路接线通道,可同时完成四根导线的板端连接与固定,适配常规的22-26AWG电子线,覆盖绝大多数小型电控板的信号、小功率供电接线需求。

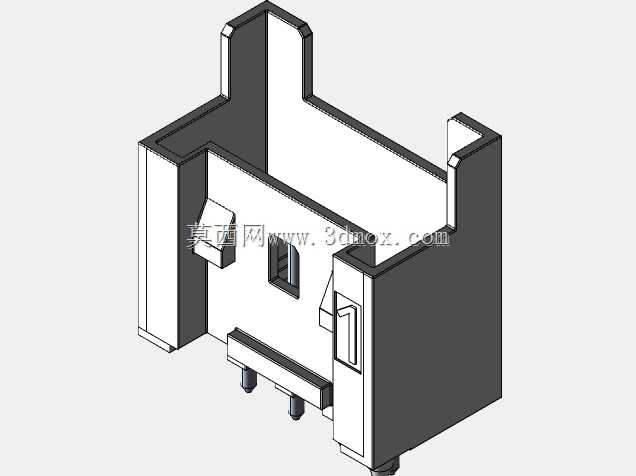

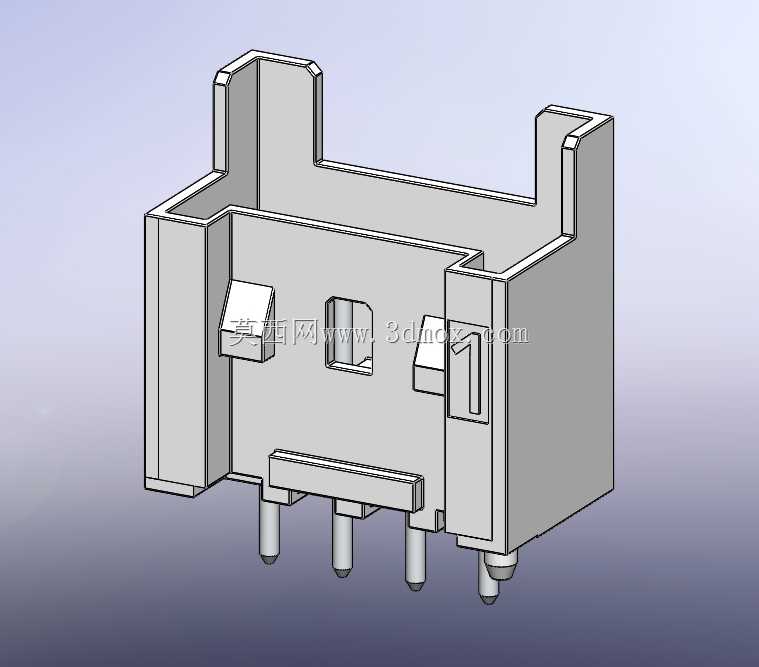

  设计思路上,这个结构采用了一体化绝缘基座加插针的组合方案,基座两侧的凸起挡墙一方面是作为锁止结构的支撑载体,另一方面能在接线时对导线形成侧向防护,避免导线过度弯折导致线芯断裂;正面的两个弹性锁扣是核心功能结构,导线插入接线孔后,锁扣的楔形面会自动卡紧导线的绝缘层或压接端子,需要拆线时只需按压锁扣的外露操作面即可解除锁止,不需要额外工具,兼顾了接线可靠性和维护便捷性。基座底部的四根定位插针与电路板的安装孔一一对应,插针长度经过匹配常规1.6mm板厚的波峰焊工艺设计,过板后焊盘的焊接面积能满足载流要求,同时插针的根部做了凸台限位,插装时能控制基座与板面的间隙,避免波峰焊时焊锡溢到基座内部影响锁止结构的活动。

  外形尺寸与安装边界方面,这个连接器的整体宽度适配四路接线的最小间距要求,相邻接线孔的中心距符合行业通用的2.54mm间距标准,能和常规的排针座安装孔位兼容,替换原有无锁结构的端子时不需要重新改板;基座的总高度控制在较低范围,不会在板上形成过高的凸起,适配设备内部紧凑的堆叠空间,两侧的挡墙高度略高于锁扣操作面,能在装配时避免周边结构误碰锁扣导致松脱;安装时需要注意在电路板的对应位置预留锁扣的操作空间,也就是基座正面朝向的方向要留出至少5mm的手指操作空间,方便后期维护时按压锁扣拆线,同时基座背部与板上其他元器件的间隙要留够2mm以上,避免基座注塑件的成型公差导致装配时与周边电容、电阻等器件发生干涉。另外,基座底部的插针做了倒角导向,自动插件机作业时能顺利对准PCB孔位,不需要额外的视觉对位,适配量产的SMT+波峰焊混装工艺,不需要额外增加人工插装的工序成本。

  从结构细节来看,基座中间的方形镂空是成型工艺需要的逃料结构,既能减少注塑件的缩水变形,也能作为接线时的观察窗,方便操作人员确认导线是否插到位;侧面的竖向凹槽是和配套护线套配合的定位结构,当需要对出线端做额外的应力释放防护时,护线套的凸筋可以卡入这个凹槽,避免护线套移位。整个结构的壁厚均匀,符合注塑成型的工艺要求,没有出现壁厚突变导致的缩痕、缺料风险,所有棱角处都做了最小R0.2的圆角处理,既避免注塑时的尖角应力开裂,也能防止装配时划伤操作人员的手、割破导线绝缘层。
