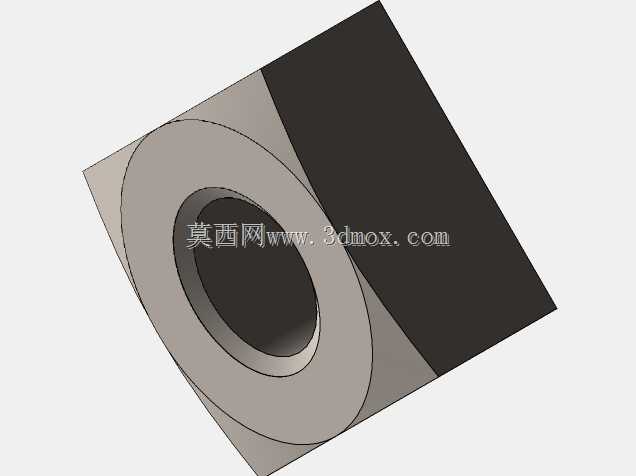

　　在工业传感检测的实际装配场景里，这类带同轴通孔的块状安装基座，是接触式、近接式传感单元完成工位固定的核心衔接零件，不少自动化产线的位置校验、位移反馈点位，都会用到这类结构紧凑的安装件来完成传感器与设备机架的刚性连接。从结构本身来看，零件主体采用斜切方块的外形设计，并非规则的正六面体结构，这种非对称的外形设计，是为了适配设备安装面的倾斜布局需求——很多设备的传感检测点位受工位空间限制，安装面并非与水平面垂直或平行，斜切的主体端面可以直接贴合设备的预设安装基面，不需要额外增加角度调整垫片，就能让传感器的检测方向精准对准被测工件的运动路径，减少装配时的角度调校工作量。零件一侧的同轴阶梯通孔是核心功能结构，

　　内层的小直径通孔用于穿过传感器的探测杆或者信号线缆，外层的大直径沉孔则用于容纳传感器的本体外壳，阶梯位置的环形端面可以抵住传感器的安装定位台阶，配合侧面的紧定螺钉或者端面压盖，就能把传感器牢牢固定在基座内部，避免设备运行过程中的振动导致传感器出现偏移、检测角度偏转的问题。从安装边界来看，零件的方形安装面预留了足够的螺栓过孔位置，实际装配时可以通过内六角螺栓直接把基座固定在设备的型材或者安装板上，斜切面的角度经过精准测算，刚好让固定后的传感器检测端与被测工件保持合适的检测距离，既不会因为距离过近导致检测端被运动工件刮擦损坏，也不会因为距离过远超出传感器的有效检测量程，出现信号漏检、反馈延迟的问题。在设计这类零件的时候，

　　首先要匹配所选传感器的外形尺寸，阶梯孔的直径公差要控制在合理范围，既要保证传感器能顺利装入沉孔，又不能出现间隙过大导致传感器晃动的问题；其次要核算安装面的角度，结合设备上被测工件的运动轨迹，反复调整斜切面的倾斜角度，确保传感器的检测轴线与被测面保持垂直，这样才能获得最稳定的检测信号；另外还要考虑零件的材质选择，常规工况下采用普通碳钢做发黑处理就能满足强度和防锈需求，如果是在有腐蚀性介质的生产场景，也可以换成不锈钢材质加工，避免零件锈蚀导致传感器拆卸困难。这类零件虽然结构不算复杂，但在传感检测工位的作用不可替代，很多现场装配出现的传感器信号不稳定问题，追根溯源往往是安装基座的角度不对、固定不牢导致的，

　　精准的三维结构设计可以提前规避这类装配问题，减少现场调试的返工量。在实际建模过程中，要特别注意阶梯孔的同轴度要求，如果两个孔的轴线出现偏移，传感器装入后就会出现别卡的问题，甚至会顶坏传感器的外壳；斜切面与安装基面的角度公差也要严格控制，角度偏差超过1度就可能导致检测距离超出传感器的有效范围，直接影响检测精度。另外零件的边缘都做了小尺寸的倒角处理，避免装配时锋利的边角划伤操作人员的手部，也能去除加工产生的毛刺，让零件与安装面的贴合更加紧密。
