M6规格波尔卡四拉达帕拉索尔达结构件

　　在工业传感检测的配套安装场景里，这类M6规格的波尔卡四拉达帕拉索尔达构件，是传感单元定位安装环节里很容易被忽略但又直接影响检测精度的小部件。很多现场做设备改造或者新线搭建的结构工程师都有过类似经历：传感单元本身的精度参数完全满足工艺要求，但因为配套的安装基座贴合度不够、安装孔位同轴度偏差，最后投用后出现检测数据漂移、受设备运行振动影响出现误触发的问题，这类小构件的设计合理性，其实直接决定了传感单元的实际工作稳定性。

　　从实际使用场景来看，这类构件主要适配螺纹规格为M6的传感类元件，常见于自动化产线的工件到位检测、位移量反馈、工位状态确认这些工位，不管是轻工包装线的物料位置检测，还是机加工工位的刀具到位确认，或是装配线的工件防错检测，只要用到对应安装规格的传感单元，就需要这类构件作为传感元件和设备安装面之间的衔接载体。它的核心作用，一方面是给传感单元提供稳定的安装基准，抵消设备运行过程中传递过来的高频振动，避免传感元件因为长期受振出现螺纹松动、检测角度偏移；另一方面是通过自身的结构造型，给传感单元的检测端面提供合适的探出距离，保证检测面和被测工件之间的距离处在传感元件的有效检测区间内，避免因为安装距离过近碰坏检测探头，或是距离过远超出检测量程出现漏检。

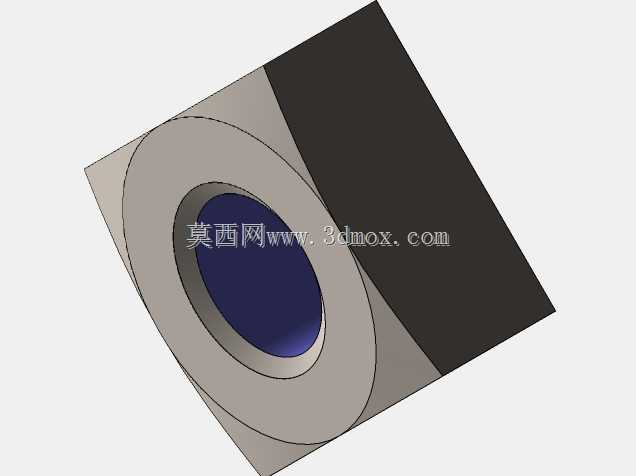

　　从设计思路上看，这个构件没有多余的冗余结构，整体采用带斜切安装面的块状基座搭配同轴内孔的结构，斜向的安装面是为了适配设备上非垂直的安装点位，很多设备的机架型材或者安装板因为布局限制，没法加工出正对被测位置的垂直安装面，这时候带固定倾斜角度的基座就可以直接把传感元件的检测方向对准被测点位，不需要额外加工定制弯板或者调整安装支架，能减少现场安装的调整工作量。中间的同轴内孔是和M6规格的传感元件外螺纹匹配的，内孔的加工精度直接决定了传感元件安装后的同轴度，建模的时候特意把内孔和安装贴合面的垂直度公差控制在合理区间，保证传感元件拧入之后，检测方向不会出现偏斜。构件一侧的平面是和设备安装面贴合的基准面，这个面的平面度要求比较高，要是贴合面出现翘曲或者凹凸，安装拧紧之后构件会出现内应力，长期受设备振动影响容易出现开裂，同时也会导致内孔的角度出现偏移，影响检测精度。

　　从外形尺寸和安装边界来看，这个构件的整体块体尺寸控制得比较紧凑，不会占用过多的安装空间，适合设备内部布局紧凑、安装空间局促的工位。中间的内孔通径完全适配M6外螺纹的传感元件，螺纹配合的长度经过合理设计，既保证传感元件拧入之后有足够的啮合长度，不会因为啮合牙数太少出现滑牙或者松动，又不会因为孔深过长导致传感元件没法调整到合适的探出距离。斜切面的角度是按照常见的倾斜安装场景设定的，安装的时候只需要把构件的基准平面贴紧设备的安装板，用对应的紧固件固定好位置，再把传感元件拧入中间的内孔，根据实际检测距离调整好探出量，用锁紧螺母固定就可以完成安装，不需要现场再做角度配磨或者支架改制。

　　很多工程师在选型的时候，往往只关注传感元件本身的参数，忽略这类安装配套构件的匹配性，最后现场调试的时候花大量时间调整安装角度、做防松处理，其实选对匹配规格的安装构件，能大幅减少现场调试的工作量，也能降低后期设备运行过程中的维护频次。这个构件的结构设计完全围绕实际安装的痛点出发，没有多余的造型，所有结构特征都是为了保证安装的稳定性和检测方向的准确性，不管是做新设备的三维布局设计，还是做旧设备的传感改造选型，都可以直接调用这个模型做装配干涉检查，提前确认安装空间是否足够，避免现场安装的时候出现空间干涉、和周边构件碰擦的问题。在建模过程中，所有的倒角、壁厚都按照实际机加工的工艺要求做了处理，不会出现没法加工的尖锐内角或者壁厚过薄的问题，加工的时候可以直接选用常用的金属棒料做铣削加工，不需要特殊的工装或者工艺，加工成本低，量产一致性好，适合批量设备装配的时候配套使用。
