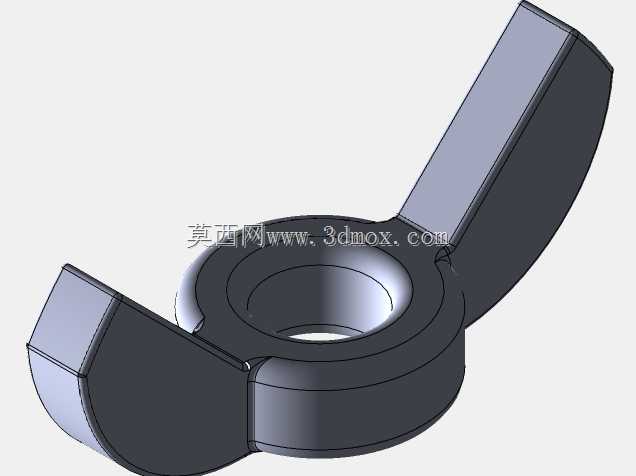

M8规格翼形蝶形手拧锁紧螺母结构

　　在日常的设备装调、工装夹具快换、小型仪器检修场景里，不需要额外工具就能徒手完成锁紧与松脱的紧固件，一直是一线装配人员优先选用的零件类型，这款M8规格的翼形手拧螺母，就是针对这类频繁拆装、无工具操作的工况设计的典型连接件。从实际使用场景来看，这类螺母常出现在实验室仪器的面板固定、小型自动化设备的防护门快拆、摄影器材的辅助支架锁紧、民用五金的简易装配件上，尤其是在空间受限无法伸入扳手、或者需要快速调整松紧度的工位，两个对称延伸的翼片能直接给操作人员提供足够的施力力矩，不需要搭配呆扳手、套筒这类辅助工具，徒手就能完成可靠锁紧，大幅减少装调环节的工具准备时间。

　　从功能特性上看，这款螺母的核心设计逻辑是围绕徒手操作的力矩传递展开的，中间的螺纹部分采用标准M8粗牙螺纹，和常规同规格外螺纹件具备完全互换性，不需要额外加工适配的螺纹结构，能直接替换同规格的普通六角螺母，降低选型替换的成本。两侧的翼片做了圆弧过渡的外形处理，没有尖锐的棱角，徒手拧动的时候不会硌伤手掌，即使是长时间反复操作，也能保持较好的操作手感；翼片的厚度和延伸长度经过匹配设计，既保证了人手捏持的时候有足够的接触面积，不会因为受力面积过小导致压强过大产生痛感，也控制了整体的外轮廓尺寸，不会因为翼片过长导致安装后占用过多周边空间，避免和相邻的零部件产生运动干涉。

　　从设计思路层面拆解，建模的时候首先要确定中间螺纹基体的尺寸边界，M8螺纹的基体部分外径要匹配螺纹大径的尺寸要求，基体的厚度要满足足够的螺纹啮合长度，保证锁紧后有足够的连接强度，不会因为啮合牙数过少导致螺纹滑牙、锁紧失效。两侧翼片和中间基体的连接位置做了加厚的圆角过渡，这个位置是应力集中的高发区域，当操作人员对翼片施加拧动力矩的时候，连接根部会承受弯曲应力，如果没有圆角过渡做应力分散，反复受力之后很容易出现翼片从根部断裂的问题，建模时特意在这个位置设置了连续的过渡曲面，既提升了零件的结构强度，也优化了金属零件注塑或者冲压成型时的材料流动性，减少成型缺陷。翼片的外侧边缘做了小尺寸的倒角处理，一方面是去除加工后的锐边毛刺，避免安装使用时划伤操作人员，另一方面也能在零件批量运输、装配的过程中，减少锐边磕碰导致的外观缺陷。

　　关于安装边界的尺寸控制，这款螺母安装完成后，以螺纹孔轴线为中心，两侧翼片的最大回转半径控制在合理范围内，在设计装配位的时候，只需要预留出对应半径的操作空间，就能保证徒手拧动的时候翼片不会和周边结构发生碰撞；螺母的总厚度从螺纹端面到翼片最高处的尺寸也做了优化，不会因为翼片的凸起导致安装后整体突出高度过大，适合在安装空间紧凑的面板、薄板类连接件上使用。和普通六角螺母相比，这款翼形螺母的优势在于无工具操作的便捷性，但也要注意适用的工况范围，它不适合大扭矩的重载锁紧场景，因为翼片能承受的最大拧动力矩有限，过大的锁紧力会导致翼片变形甚至断裂，选型的时候要匹配实际的连接受力需求，用在低载荷、频繁拆装的工位才能最大化发挥它的结构优势。建模过程中对所有的过渡圆角、翼片拔模角度都做了参数化设置，如果需要衍生其他螺纹规格的同系列蝶形螺母，只需要修改中间螺纹的参数、对应调整翼片的比例尺寸，就能快速生成新的规格模型，能大幅提升同系列零件的设计效率。
