波尔卡四拉达M8焊接式连接基座结构

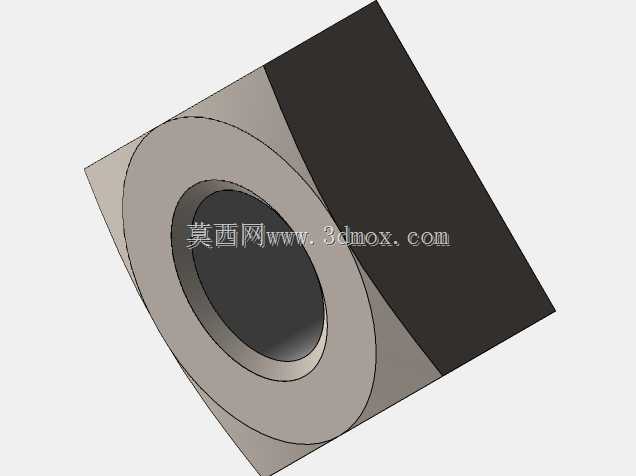

　　在工业传感检测、小型工装夹具搭建、低压流体管路辅件装配场景里，这类带M8内螺纹的斜切式焊接基座是很常见的配套连接件，很多一线结构设计人员在做安装位适配时，经常会遇到安装面与受力方向存在固定夹角的情况，常规的垂直式螺纹座要么需要额外增加角度转接块，要么焊接后会出现螺纹轴线与配套件安装方向偏移的问题，长期受力下容易出现螺纹滑牙、焊缝开裂的故障。这个构件的核心设计逻辑，就是直接把安装贴合面做成与螺纹轴线呈固定倾角的斜切面，焊接时直接将斜切面贴合在母材的对应斜面上，就能保证M8内螺纹的轴线正好对准配套部件的安装方向，省去了额外加工转接斜面的工序，也减少了装配累计误差。从结构细节来看，构件主体分为两个功能段，一端是带标准M8内螺纹的圆柱凸台，

　　凸台的外圆做了轻微的倒角处理，既可以在焊接时避免焊渣飞溅到螺纹入口处，也能在配套螺栓拧入时起到导向作用，螺纹段的有效啮合长度经过校核，能够满足常规8.8级螺栓的锁紧受力要求，不会出现螺纹啮合长度不足导致的脱扣问题；另一端是斜切式的方形贴合底座，底座的厚度大于圆柱凸台的壁厚，焊接时可以提供足够的熔接接触面积，方形的轮廓相比圆形底座更容易在焊接时定位，不会出现贴合面转动错位的问题，底座与圆柱凸台的衔接处做了圆弧过渡，避免应力集中在直角衔接位置，承受交变载荷时不容易出现根部断裂的情况。实际选型应用时，需要先确认安装母材的斜面角度与该构件的斜切面角度完全匹配，焊接前要先将母材贴合位置的锈迹、氧化层打磨干净，采用点焊预固定后再满焊，

　　焊接过程中要做好螺纹孔的防护，避免焊渣进入螺纹内部造成螺纹损伤，焊后冷却至常温再拧入配套螺栓，不要在焊缝未冷却时强行紧固，防止焊缝受热应力影响出现裂纹。这类构件常用来固定小型光电传感器、接近开关、气路管路接头、小型接线端子等部件，在非标自动化设备的机架焊接、小型输送线的检测位安装、工装夹具的定位件固定场景中使用频率很高，相比采用角码转接的安装方式，这种一体式斜座的安装占用空间更小，整体刚性更好，不会出现长期运行后转接件松动移位的问题。建模过程中需要重点控制几个尺寸边界：首先是M8螺纹的轴线与斜切面的夹角公差，需要控制在±0.5度以内，否则安装后配套部件的朝向会出现偏差，影响检测精度或者管路对接精度；其次是螺纹孔的深度，

　　要保证螺栓拧入后不会顶到焊接底座的贴合面，同时预留足够的啮合长度；再者是斜切面的平面度，要控制在0.1mm以内，避免焊接时出现贴合缝隙，导致焊接强度不足；最后是外轮廓的倒角尺寸，所有锐边都要做倒钝处理，避免装配时划伤操作人员，也减少焊接时的应力集中点。很多新手设计人员在做这类安装座时，容易忽略螺纹轴线与安装面的角度匹配问题，直接采用垂直螺纹座加垫片调整角度，不仅调整精度差，长期受力下垫片容易变形松动，而这种一体式斜座的结构，从设计源头就解决了角度适配的问题，只要焊接定位准确，后期基本不需要额外调整，能够大幅降低现场装配的调试工作量。另外在不同的应用场景下，这类构件的材质选择也有区别，普通工业机架安装采用普通碳钢材质即可，焊后做喷塑或者喷漆防锈处理；如果是在食品设备、化工腐蚀环境下使用，则需要采用304或者316不锈钢材质，焊接时采用对应的不锈钢焊条，焊后做钝化处理，提升耐腐蚀性能。需要注意的是，这类焊接基座属于一次性固定安装件，焊接后很难拆卸调整位置，所以在前期设计定位时，一定要反复核对安装位置与角度，确认配套部件的安装行程、检测距离不会出现干涉后再进行焊接固定，避免后期返工切割重新焊接，对母材造成不必要的损伤。
