桌面型多功能进纸出纸结构打印设备

　　输出的纸张会顺着走纸辊的引导直接落在托盘上，托盘的承接深度经过测算，能够容纳常规厚度的50页A4纸堆叠，不会出现纸张满溢掉落的情况。设备主体的外壳采用圆角矩形造型，顶部做了大尺寸的内凹平面，这个区域是设备的操作交互区，预留了触控显示屏与功能按键的安装位，用户站在设备正前方就能完成所有操作，不需要俯身或者侧身调整视角，交互逻辑符合日常办公的使用习惯。外壳的边角全部做了R角圆弧过渡，没有尖锐的直角结构，一方面能够避免日常搬运、使用过程中磕碰划伤人员，另一方面也能提升外壳注塑成型的良品率，减少应力集中导致的外壳开裂问题。设备的侧面为封闭的钣金加注塑复合结构，左侧预留了散热格栅的安装位，能够将设备内部定影组件、日常办公场景里，这类桌面打印设备的布设密度极高，从企业行政工位到小型图文门店，再到家庭SOHO办公区，都能见到同结构形态的设备身影，它不需要占用过大的桌面空间，也无需配套复杂的外接管线，接上电源与数据传输链路就能完成基础的文档输出作业。从结构设计逻辑来看，这款设备采用了上下分层的走纸路径设计，下层为开放式进纸托板，托板采用外翻式结构，不用时可以完全收合进设备主体内部，减少闲置状态下的空间占用，进纸托板的边缘做了小幅上翘的限位翻边，能够避免放置的纸张因为外力触碰滑落，托板表面做了细微的防滑纹理处理，增大与纸张接触面的摩擦力，减少进纸过程中纸张偏移、卡纸的概率。上层为出纸承接托盘，同样采用收合式结构，

　　控制电路板工作时产生的热量及时排出，避免内部积温过高导致元器件老化加速，右侧为设备的电源接口与数据传输接口安装位，接口位置距离桌面有足够的高度，插拔线材时不需要抬起设备，操作便利性较好。从安装边界来看，这款设备的主体宽度控制在350毫米以内，深度在280毫米左右，高度在180毫米上下，常规的600毫米宽度办公桌面完全可以容纳，设备底部预留了四个橡胶防滑脚垫的安装位，脚垫高度在5毫米左右，既能够增大设备与桌面的摩擦力，避免设备运行时因为内部辊轴转动产生的振动出现移位，也能在设备底部留出空气流通的间隙，辅助底部散热。走纸通道的设计上，内部采用了短路径走纸结构，纸张从下层进纸托板进入设备后，经过搓纸轮、感光鼓、

　　定影组件的路径长度控制在200毫米以内，短路径设计能够有效减少卡纸故障的发生概率，就算出现卡纸情况，设备前部的翻盖可以完全打开，用户不需要借助工具就能直接接触到整个走纸通道，快速取出卡住的纸张，降低日常维护的难度。设备的内部框架采用钣金冲压成型的一体式结构，所有的辊轴安装位都做了翻边加强处理，能够保证辊轴长期高速转动下的安装精度，避免因为框架变形导致走纸偏移、打印字迹错位的问题。外壳的拼接处采用卡扣加少量螺丝的固定方式，拼接缝隙控制在0.3毫米以内，既能够保证外观的整体性，也能减少灰尘进入设备内部的通道，延长内部元器件的使用寿命。在实际使用场景中，这类设备主要承担单页文档、黑白图文的快速输出作业，

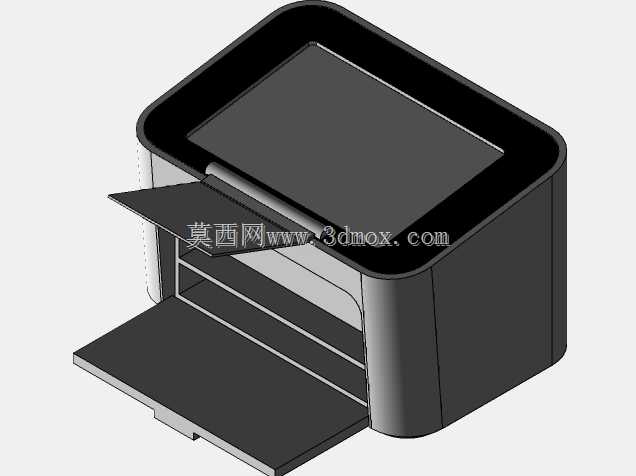

　　每分钟的输出速度能够满足10人以内小型办公组的日常打印需求，不需要配套专门的打印服务器，单台设备直接连接办公电脑就能完成作业，设备运行时的噪音控制在50分贝以内，不会对办公区域的声环境造成过大干扰。设计过程中，还充分考虑了不同规格纸张的适配性，进纸托板的侧边挡块可以滑动调整，能够适配从A6到A4不同尺寸的纸张，也能兼容常规厚度的铜版纸、信封纸等特殊打印介质，不需要额外更换进纸组件就能完成多类型介质的输出作业。设备顶部的操作区做了15度的仰角设计，用户站立或者坐姿操作时，视线都能与操作面形成舒适的夹角，不需要刻意调整姿势就能看清显示屏上的提示信息与按键标识。从三维建模的角度来看，这款设备的模型还原了所有的结构细节，包括可活动的进纸、出纸托板的转动限位，外壳的拼接缝隙，内部走纸通道的预留空间，各个安装位的凸台与卡扣结构，能够直接用于设备的结构验证、外观手板制作，也能作为办公场景布局搭建的配套模型使用，建模过程中所有的圆角、壁厚参数都符合注塑件与钣金件的加工工艺要求，不存在无法开模或者无法冲压成型的结构问题，壁厚控制在2毫米左右，既能够保证外壳的结构强度，也能控制整机的重量，方便日常搬运挪动。
