两寸热敏打印核心走纸机构结构设计

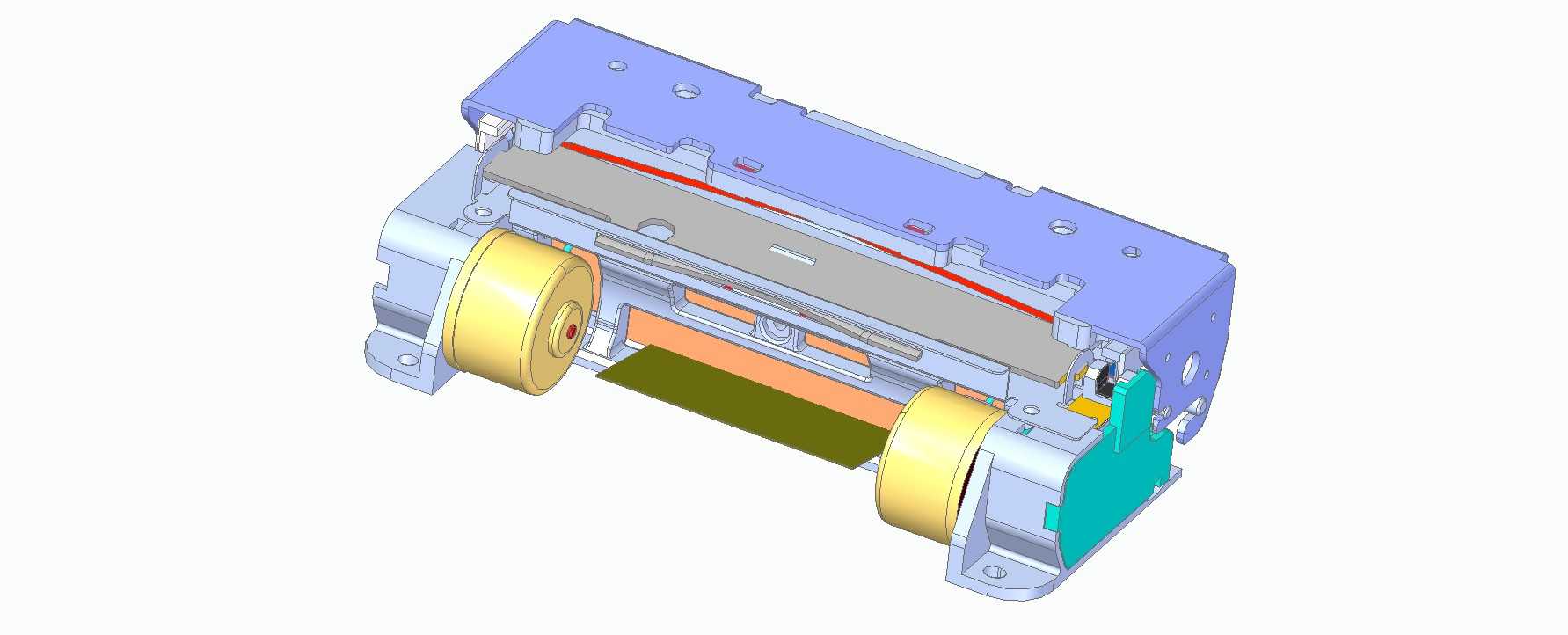

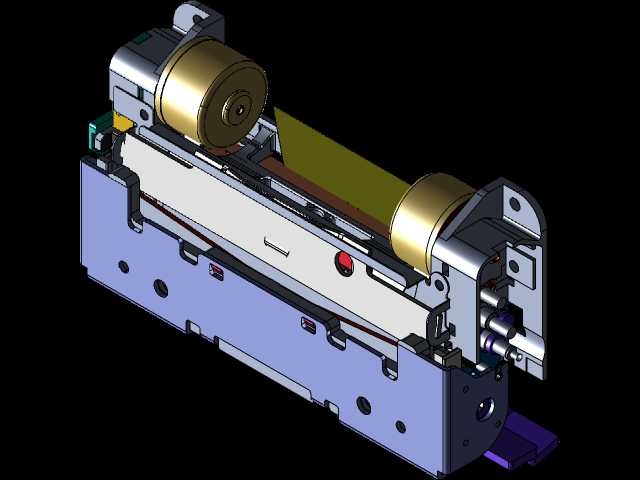

　　这套热敏打印核心机构，是嵌入式热敏打印设备的核心功能组件，广泛适配POS收银终端、自助服务终端、便携票据打印机、医疗检测设备报告单输出模块、工业设备状态记录打印单元等场景，承担热敏介质走纸定位、热敏成像输出的核心功能，是直接决定打印清晰度、走纸顺畅度、设备长期运行可靠性的核心结构单元。从结构设计逻辑来看，整套机构采用框架式集成布局，将胶辊传动副、热敏片安装基座、走纸导向结构、纸卷限位结构、位置检测触发位整合在同一主体安装框架内，最大限度压缩模组的整体占用空间，适配嵌入式设备紧凑的内部安装空间要求。胶辊作为走纸传动的核心执行件，采用两端轴承支撑的安装方式，胶辊表面的橡胶层邵氏硬度经过匹配调校，既能保证与热敏片之间的压力均匀分布，

　　避免出现打印字迹深浅不一、局部缺划的问题，又能提供足够的走纸摩擦力，带动不同厚度的热敏纸、热敏标签纸稳定进给，不会出现打滑、走纸歪斜的故障。胶辊两端的黄色传动轮为动力输入接口，可直接与步进电机输出轴的齿轮啮合传动，传动比经过匹配计算，可实现精准的走纸步进控制，保证打印行间距一致，不会出现字符拉伸、压缩的错位问题。热敏片安装基座采用弹性浮动安装设计，基座与主框架之间设置有均匀分布的弹性压合结构，当胶辊压合到位后，可自动补偿加工与装配带来的平面度误差，保证热敏打印头整个有效打印宽度范围内与胶辊表面的压力差控制在合理区间内，避免局部压力过大导致的热敏片过早磨损，或是局部压力不足导致的打印字迹发虚。走纸通道的导向结构采用大圆弧过渡设计，

　　从纸卷输出位置到热敏成像位置的整个走纸路径没有尖锐棱角，可有效降低热敏纸走纸过程中的运行阻力，减少卡纸故障的发生概率，同时在通道两侧设置有可调式纸宽限位结构，可适配不同宽度规格的热敏介质，无需额外更换导向零件即可覆盖常用的两寸热敏纸打印需求。纸仓位置的限位结构可对装入的纸卷进行径向与轴向限位，避免设备运输、移动过程中纸卷窜动导致的走纸偏移，同时纸卷安装空间经过尺寸优化，可容纳标准直径的热敏纸卷，减少终端设备的换纸频率。从安装边界来看，整套模组的主框架上预留有多个标准化安装定位孔位，可直接通过螺丝固定在终端设备的内部安装支架上，定位孔的位置公差经过严格管控，可保证模组安装后与设备外壳出纸口的对齐精度，避免出现出纸剐蹭、卡纸的问题。

　　模组的整体外形尺寸经过紧凑化设计，在容纳58mm有效打印宽度热敏头、标准直径纸卷的前提下，尽可能压缩厚度与宽度方向的尺寸，适配便携设备、小型自助终端的狭小内部空间。在实际选型适配过程中，结构设计人员可直接基于该机构的安装接口尺寸进行终端设备的内部布局设计，无需重新验证核心走纸与打印结构的可靠性，可大幅缩短产品的开发周期，减少结构验证阶段的试错成本。整套机构的零件拆分设计充分考虑了装配与维护便利性，胶辊组件采用快拆式结构，无需专用工具即可完成胶辊的拆卸更换，当胶辊表面出现磨损、粘黏纸屑影响打印质量时，终端维护人员可快速完成零件更换，降低设备的后期维护成本。走纸通道内预留的传感器安装位，可适配缺纸检测、纸尽检测、黑标定位检测等不同功能需求，设计人员可根据终端设备的功能要求选择对应传感器进行安装，无需对主体框架进行二次修改。在传动结构设计上，齿轮啮合位置预留有合理的侧隙，既可以避免加工误差导致的齿轮卡滞，又能降低传动过程中的齿轮噪音，提升终端设备的使用体验。热敏头的排线走线位置在框架上设置有专用的走线槽与固定位，可避免排线与运动部件发生剐蹭导致的排线破损、接触不良故障，提升设备长期运行的稳定性。
