230kV高压绝缘底座与套管支撑结构

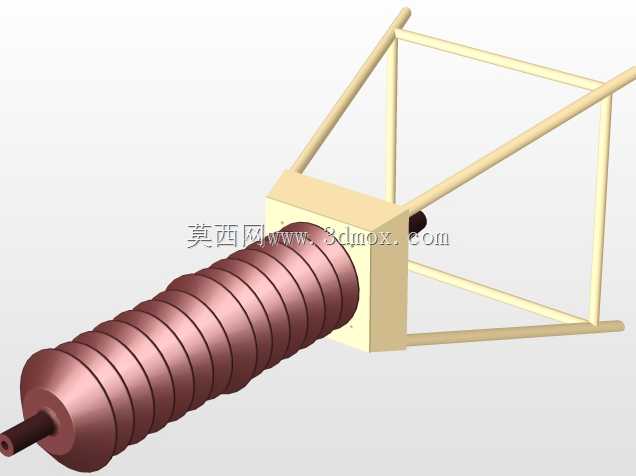

　　这套结构主要应用于230kV电压等级的户外敞开式变电站、升压站场景，作为高压侧进出线的核心绝缘支撑部件，承担着带电导体与接地架构之间的绝缘隔离、机械承重双重作用，是高压输变电回路里不可缺少的外绝缘组件。实际运行场景中，这类套管底座需要长期暴露在户外环境，耐受强紫外线、温差变化、风雨覆冰等各类气候条件，同时要承受引线拉力、风载荷、短时短路电动力的冲击，因此结构设计上首先要保证力学性能的冗余度。从结构组成来看，上部的套管主体采用多伞裙的长棒形绝缘结构，伞裙的错落排布是为了增加爬电距离，在雨雾、凝露等恶劣天气下避免沿面闪络，伞裙的间距、伸出长度都匹配230kV电压等级的外绝缘爬距要求，能够满足III级及以上污秽等级地区的使用需求。

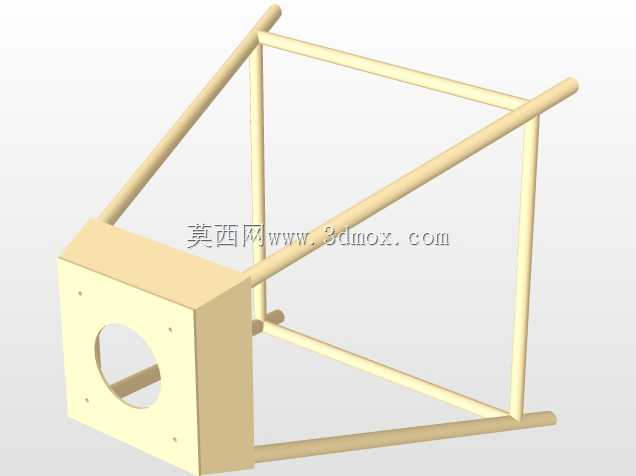

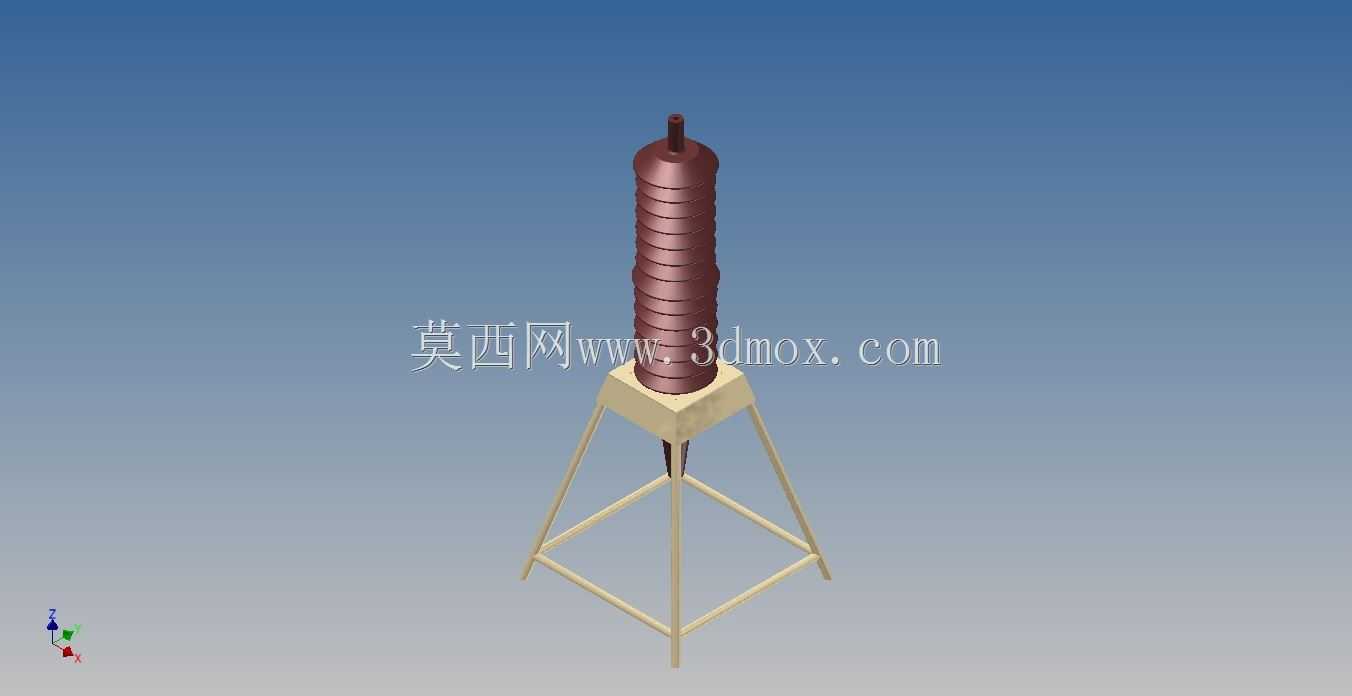

　　套管内部为中空结构，可供高压导电杆穿设，上下两端设置有密封配合面，安装时配合密封胶圈实现内部空腔的密封，防止潮气、粉尘进入内部引发绝缘击穿。下部的支撑底座采用三角桁架式结构，这种结构形式的优势在于用较少的材料用量获得足够的结构刚度，三个支腿呈120度均匀分布，底部设置有安装固定板，可通过地脚螺栓与变电站的混凝土基础或者钢结构支架直接固定，支腿之间的横向连接杆件进一步提升了整体抗扭、抗倾覆能力，即使在强风地区或者引线存在较大侧向拉力时，也能保证套管的垂直度偏差在允许范围内，避免因为结构倾斜导致的绝缘距离不足问题。设计过程中首先要确定的是套管的整体高度，这个尺寸直接关联带电部分对接地架构的安全净距，230kV电压等级下，

　　不同海拔高度对应的空气间隙要求有明确的工程规范，套管的有效绝缘长度必须满足最严苛工况下的间隙要求，同时要预留一定的裕度应对安装偏差、导线弧垂变化带来的距离缩减。底座的安装边界尺寸需要匹配现场基础的预留孔位，三个支腿的底部安装孔中心距、孔径大小都要和通用的变电架构安装接口兼容，减少现场施工的二次加工工作量。套管与底座的连接部位采用法兰式嵌装结构，金属法兰与绝缘套管本体通过水泥胶装或者机械卡装的方式结合，连接部位做了圆弧过渡处理，避免应力集中导致的套管本体开裂，法兰上的连接螺栓孔采用均匀排布，保证紧固时受力均匀，不会出现局部压应力过大损坏绝缘件的问题。在三维建模过程中，需要重点关注伞裙的曲面连续性，伞裙的边缘做了一定厚度的圆弧处理，

　　避免生产脱模时出现边角缺损，同时也能减少运行过程中伞裙积污的概率，光滑的曲面更利于雨水自然冲刷带走表面污秽，降低运维清扫的频次。三角支架的杆件连接节点处做了加强处理，所有焊接位置都预留了焊脚尺寸的建模余量，方便后续生产加工时直接提取尺寸下料，杆件的截面选型参考了实际工程中常用的等边角钢规格，保证模型能够直接对接生产工艺，不需要二次调整参数。另外，结构的重心位置经过校核，整体重心落在三角支架的支撑面中心范围内，即使在最大设计风载荷作用下，也不会出现支腿受拉过大或者基础倾覆的风险，套管顶部的接线端子位置预留了标准的接线板安装接口，可匹配不同规格的设备线夹，适配不同截面的高压引线连接需求。从安装流程的角度考虑，这套结构设计时拆分了套管主体、上部接线端、下部支撑桁架、底部安装板几个独立模块，现场安装时可以先将支撑桁架固定在基础上，再吊装套管主体与底座法兰对接紧固，最后穿设导电杆、连接顶部引线，整个安装流程不需要复杂的专用工装，符合变电站现场施工的作业条件。绝缘套管的伞裙排布方向统一朝下倾斜，避免伞裙上方积水积冰，倾斜角度经过优化，既能保证雨水顺利流下，又不会因为角度过小导致伞裙之间的爬电距离被雨水桥接。支撑桁架的所有金属构件表面都考虑了热镀锌防腐的处理余量，建模时杆件的尺寸预留了镀锌层的厚度公差，保证装配时不会因为镀层厚度出现孔位错位、杆件干涉的问题。
