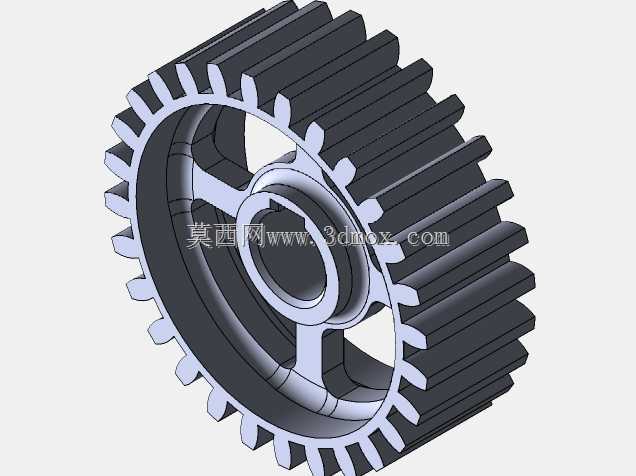

辐板式直齿圆柱齿轮传动零件结构

　　这款直齿圆柱齿轮采用辐板式轻量化结构设计，在中小功率传动场景中应用十分广泛，从常规工业输送线的减速单元、小型机床的进给传动箱，到乘用车辆的辅助传动机构、传感器配套的精密传动模组中，都能见到这类结构齿轮的身影。不同于实心齿轮的厚重冗余，辐板结构在保证轮体整体刚性的前提下，大幅削减了非受力区域的材料用量，既降低了齿轮自身的转动惯量，让传动启停过程的动态响应更灵敏，也减少了传动副的额外负载损耗，对于需要频繁换向、调速的传动工况适配性更好。

　　从实际功能层面看，直齿圆柱齿轮本身用于平行轴之间的动力与运动传递，啮合过程中齿面接触线沿齿宽方向全程平行，不存在轴向分力，支撑轴系的轴承选型无需额外考虑轴向载荷补偿，整体支撑结构的设计复杂度更低，装配调整的容错空间也更大。这款齿轮的齿廓采用标准渐开线齿形设计，啮合重合度符合通用传动设计规范，传动过程中速比恒定，冲击振动控制在常规工业传动允许范围内，适合中低速、载荷平稳的传动场景使用。

　　设计过程中，首先需要匹配传动系统的速比要求确定齿数与模数参数，再根据传递扭矩的大小核算齿根弯曲强度与齿面接触强度，确认齿宽、齿顶高系数等核心参数满足载荷要求。轮体部分的辐板设计并非简单挖空，三个均匀分布的减重孔沿轮毂周向120度对称布置，孔边做了圆弧过渡处理，避免应力集中导致辐板在交变载荷下出现疲劳裂纹；轮毂部分的内孔尺寸按照配合轴径的公差要求设计，可根据实际装配需求选择平键连接或者花键连接的结构形式，轮毂的轴向长度略大于齿宽，保证与轴的配合长度足够，避免传动过程中出现轮体偏摆。齿圈与轮毂之间的辐板厚度经过刚度校核，既不会因为过薄导致传动过程中轮体变形引发啮合偏载，也不会因为过厚抵消轻量化的设计优势。

　　从安装边界来看，这款齿轮的齿顶圆、轮毂外径、减重孔分布圆尺寸都经过合理匹配，装配时相邻传动件的回转空间不会与辐板减重孔、轮毂端面发生干涉；齿宽尺寸与配对齿轮的齿宽按照常规设计规范做了差值匹配，即使装配时存在少量轴向窜动，也能保证全齿宽有效啮合。轮体的端面与内孔的垂直度、齿圈的径向跳动公差都按照中等精度传动的要求设定，不需要过高的加工成本就能满足多数通用传动场景的精度要求，加工工艺性较好，适合批量滚齿加工后进行常规齿面热处理，兼顾制造成本与使用寿命。在实际选型替换时，只需要确认模数、齿数、内孔安装尺寸、齿宽这几个核心参数匹配，同时校核安装空间内齿顶圆的回转间隙足够，就可以直接替换同参数的实心齿轮，有效降低传动组件的整体重量。
