卡罗横截式双驱辊组输送承载装置

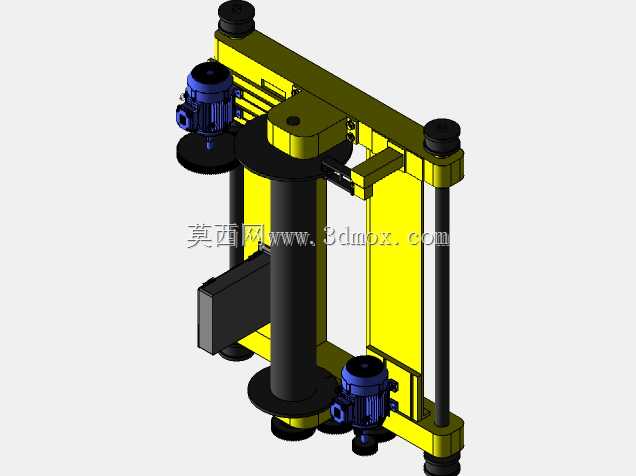

　　这套辊组承载结构的设计初衷，是面向窄幅卷材连续加工产线的进料段工位，解决传统单辊驱动易出现的卷材跑偏、张力不均问题，在薄膜分切、金属薄带裁切、无纺布横切等产线场景中，这类双辊对称驱动的横截承载结构是进料端的核心承载部件。从结构布局来看，整体采用龙门式双侧机架承载，两侧立式黄色机架板作为主承力构件，机架上下端设置可调式限位压座，可根据穿料需求调整上下辊组的开合间隙，适配不同厚度的卷材进料需求。上下布置的两根黑色主辊为承载工作辊，辊体采用空心钢管加工后表面做发黑处理，既保证辊面的耐磨性能，又能降低整体转动惯量，减少驱动端的动力损耗。两套蓝色驱动电机分别布置在机架的对角位置，通过直连方式驱动上下工作辊，

　　这种对角布置的方式可以平衡机架两侧的重量分布，避免单侧挂载电机导致的机架长期受力变形，同时双辊同步驱动的方式，能让卷材上下表面同时获得均匀的摩擦力，相比传统单辊驱动靠压辊提供摩擦力的结构，不会出现卷材表面压痕，也能避免薄料进料时的打滑褶皱问题。机架侧面挂载的方形盒体为走线防护槽，所有电机的动力线缆、传感器信号线都可从槽内排布，避免产线运行中线缆剐蹭卷材，也能减少车间粉尘、切削液对线束的侵蚀。设计过程中，机架板的厚度经过受力核算，采用12mm厚的Q235钢板折弯焊接后做喷塑处理，焊接位置预留加工余量，焊后整体做去应力退火再进行机加工，保证两侧轴承安装位的同轴度控制在0.02mm以内，避免辊组转动时出现卡滞、跳动问题。

　　上下压座采用螺纹调节结构，每个压座内置深沟球轴承支撑辊轴端部，调节时旋转压座顶部的黑色旋钮即可调整辊组间隙，调节行程为0-50mm，可适配厚度0.1mm到30mm之间的各类卷材、片材进料。安装边界方面，整套装置的底部预留四个安装脚座，脚座上开有长圆形安装孔，可直接固定在产线的型材机架或者预埋钢板上，安装时需要保证辊组轴线与后续裁切工位的刀口平行，平行度误差需控制在0.1mm/m以内，避免进料时出现走偏。实际应用中，这类结构除了横切工位的进料使用，也可调整辊面材质后用于印刷、复合工位的张力缓冲段，若将钢辊替换为包胶辊，还可用于表面易划伤的光学膜、铜箔等材料的输送。设计时特意将驱动电机的安装座做成可拆式结构，后期维护时无需拆解整个机架，

　　只需拆下电机安装板即可更换轴承或者密封件，降低产线停机维护的时间成本。辊组的动平衡等级按照G6.3级做校正，保证在最高30m/min的线速度运行时不会出现明显振动，避免带动卷材出现横向窜动。机架两侧的导向柱采用镀铬光轴，表面硬度达到HRC55以上，压座沿着导向柱上下滑动，保证间隙调节时不会出现偏斜，上下辊的平行度在全调节行程内都能保持稳定。
