带铰接安装座的L型钣金承载支架结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567756
  • 带铰接安装座的L型钣金承载支架结构

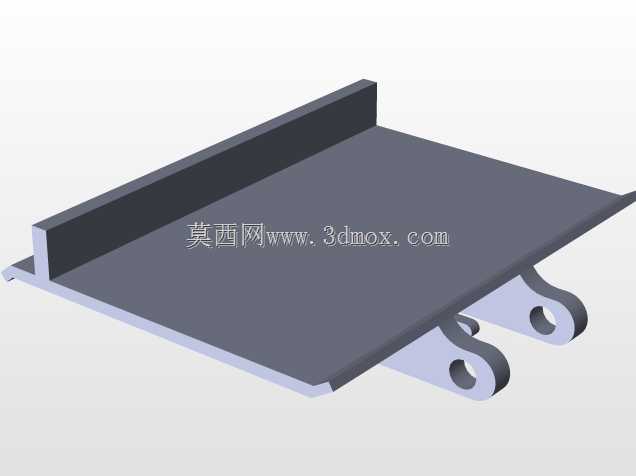

  日常做设备结构布局时,这类带铰接安装位的L型折弯承载件出镜率其实不低,很多需要小角度开合、浮动支撑的工位都能见到类似结构。先从安装边界说起,这个构件的平板部分是主要承载面,背面的垂直折弯边不是随便加的,一方面是给平板做加强,避免长悬臂承载时出现下挠变形,另一方面这个立边也可以作为侧向定位基准,安装时贴紧设备的安装立面就能快速找正位置,不用反复打表调平。底部的两个带孔铰接耳是整个结构的核心功能点,耳座上的同轴通孔是穿铰接销轴用的,两个耳片的间距要匹配配套连接件的厚度,孔径公差一般选H8级别,既能保证销轴顺利穿入,又不会因为间隙过大导致铰接转动时出现旷量,长期往复动作下也不会产生异常磨损。做这类钣金件的三维建模时,首先要确定折弯系数,

  不同厚度的板材折弯扣除量不一样,建模时要提前把折弯展开的余量算准,不然下料后折弯出来的安装孔位会出现偏移,导致后续装配对不上孔。很多新手做这类结构容易忽略的点是铰接耳的折弯圆角,还有耳片与平板连接位置的工艺缺口,如果不做止裂缺口,折弯时耳片根部会因为材料挤压出现起皱或者开裂,尤其是板材厚度超过2mm的时候,止裂槽的尺寸必须匹配板材厚度来设。从实际应用场景来看,这类结构常用在小型设备的翻盖支撑、检测工位的浮动载台、输送线的侧挡调节机构上,比如一些光学检测设备的传感器安装支架,就需要这种带铰接的结构来调整检测角度,平板部分用来固定传感器本体,底部的铰接座固定在设备机架上,松开销轴的锁紧螺母就能调整平板的倾斜角度,

  调整到位后锁紧就能固定姿态,比完全固定式的支架适配性强很多。再说说尺寸设计的细节,平板部分的厚度要根据实际承载重量来选,一般承载10kg以内的静态负载用2mm厚的冷轧钢板就足够,要是有动态冲击负载就要把厚度加到3mm甚至更厚,同时立边的折弯高度不能太低,一般要达到平板宽度的1/5以上,才能起到足够的加强作用,不然立边太矮的话,加强效果微乎其微,平板受力后还是会从折弯位置变形。铰接耳的厚度要比平板厚一个规格,或者直接在平板上折弯出耳片后再焊接加强筋,因为铰接位置是应力集中点,反复转动受力时如果耳片强度不够,很容易从根部断裂。建模的时候还要注意安装孔的位置避让,平板上用来固定负载的安装孔不能太靠近折弯边,至少要留出2倍板材厚度的距离,

  不然压铆螺母或者打螺丝的时候,工具会碰到折弯边没法操作,铰接耳上的销轴孔中心到平板底面的距离也要算好,要保证转动时平板不会和安装基座产生干涉,预留足够的转动间隙。很多人做这类结构的时候还会在平板背面增加压铆螺母柱,不用后期焊接螺母,装配效率更高,而且压铆件的位置精度比焊接的更容易保证,适合批量生产的场景。另外这个结构的表面处理一般选喷塑或者镀锌,根据使用环境来定,潮湿环境下用热浸镀锌,普通室内工况用冷轧板喷塑就足够,成本更低外观也更好。从装配逻辑来说,这个构件属于设备里的中间连接载体,上面接功能负载,下面接机架,所以它的形位公差要求也不能忽视,两个铰接耳的同轴度要控制在0.1mm以内,不然穿销轴的时候会别劲,转动的时候卡滞,平板的平面度要控制在0.2mm以内,不然固定在上面的精密元件会因为安装面不平出现精度偏差。做三维装配验证的时候,一定要做转动干涉检查,把整个铰接的转动行程都模拟一遍,看看在最大转动角度下,平板、立边和周边的构件有没有碰撞,很多时候静态装配没问题,一动起来就会碰到旁边的管线或者其他零件,这点在设计阶段就要排查清楚,避免后期装机的时候才发现问题,还要返工改结构。
