立式储气罐配套螺杆式空压机组结构

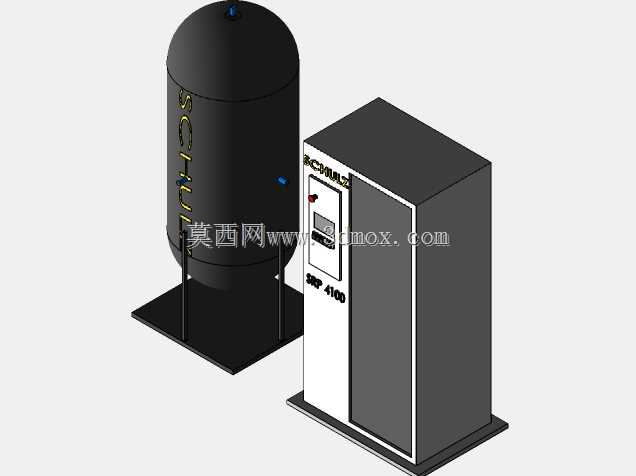

　　这套空压机组的三维结构还原，是针对中小型机加工车间、自动化装配线气源站的典型配置做的1:1建模还原，做结构的时候最先考虑的是现场安装的边界约束——很多工厂的气源站都设在车间边角或者辅房里，预留的占地宽度往往不超过1.8米，所以建模时特意把主机柜和立式储气罐的排布做了紧凑化处理，主机柜采用方箱式立式结构，底部预留了120mm高的槽钢安装底座，既可以直接打膨胀螺栓固定在水泥地面，也能适配常规的减震垫安装，避免运行时的振动传递到建筑结构。主机柜的正面预留了操作面板的安装位、急停按钮的开孔以及检修门的开合空间，建模时特意把检修门的开启角度做了120度的限位校核，保证日常更换油滤、空滤的时候不需要额外挪动周边设备，

　　柜门和柜体的拼接处预留了密封胶条的安装槽，能适配车间多粉尘的工况，避免杂物进入主机腔影响螺杆转子的运行精度。旁边配套的立式储气罐采用椭圆封头结构，底部是三腿支撑式的安装底座，支撑腿的地脚孔位置和主机柜的安装孔位做了统一的间距适配，现场做混凝土地基的时候可以一次性预留好所有固定点位，不需要二次打孔。罐体侧面预留了压力传感器接口、安全阀接口、排污阀接口以及出气口的法兰安装位，建模时所有接口的尺寸都按照常规气动管路的通用标准做了匹配，不管是接硬管还是软管总成，都能直接对接不需要额外做转接头。从功能逻辑上，这套机组的主机负责吸入环境空气完成压缩，初步压缩后的带压空气直接通入储气罐做缓冲稳压，同时析出部分冷凝水，

　　罐体底部的排污口可以定期排出沉积的油水混合物，保证输出气源的干燥度，这种分体式的结构相比一体式空压机，储气容量更大，能应对短时间大流量用气的工况，比如车间里多把气动扳手同时作业、或者气动吊具瞬时举升的时候，不会因为气压骤降导致设备动作无力。建模过程中特意还原了设备表面的标识位布局，主机侧面的型号标识区、罐体上的品牌标识区都做了对应的结构预留，方便后续做渲染或者出工程图的时候直接标注信息。设备的整体高度控制在2.2米以内，适配常规车间辅房2.8米的层高，顶部预留了150mm的散热空间，主机柜的顶部做了散热格栅的开孔结构，对应内部风机的排风方向，保证运行时热量能直接向上排出，不会在柜体内部积热。在做管路连接的结构设计时，

　　主机出气口和储气罐进气口的连接管路做了柔性管段的预留空间，避免主机运行时的振动通过硬管传递到罐体，导致焊缝疲劳开裂，连接法兰的螺栓孔位全部按照国标法兰的尺寸做了匹配，现场安装时可以直接采购标准件装配，不需要现场二次配钻。针对日常运维的需求，建模时也考虑了易损件的拆装空间，主机柜侧面的空滤安装位距离墙面只需要预留300mm的空间就能完成滤芯更换，储气罐上的安全阀安装位置距离顶部障碍物预留了200mm的操作空间，方便每年校验的时候直接拆装，不需要挪动罐体。这套结构的建模精度完全可以直接用于车间气源站的布局规划、安装施工的技术交底，也能作为气动系统教学的演示模型，直观展示压缩空气从产生到缓冲存储的完整结构逻辑，所有的安装边界、接口尺寸都符合工业现场的通用规范，不会出现建模尺寸和实际设备脱节导致的布局失误。
