可拆卸式工业合页铰链结构三维设计

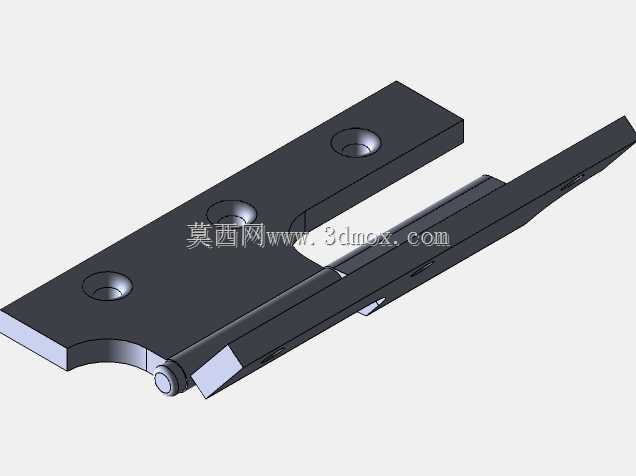

　　在各类工业柜体、设备防护门、小型舱门的铰接连接场景中，这类可拆卸式合页是应用频次极高的基础连接件，区别于民用家装合页，工业场景下的合页需要兼顾安装便捷性、铰接转动顺滑度、长期使用的结构强度，同时要适配工业设备常见的钢板安装基面，避免出现安装干涉、转动卡滞、长期承重后变形下垂的问题。从结构设计来看，这款合页采用分体式插拔结构，分为带安装孔的固定页片与带铰接轴的活动页片两个部分，固定页片上预留三个沉头安装孔，孔位分布沿页片长度方向均匀排布，沉头结构可以保证安装螺丝完全沉入页片平面，不会突出表面刮擦接触的部件，也能避免螺丝头干涉门体的开合转动。活动页片的铰接端采用卷边包轴结构，与固定页片端部的销轴配合，转动副的配合间隙控制在合理范围，

　　既不会因为间隙过大导致门体晃动，也不会因为间隙过小出现转动卡涩，在无润滑的常温工况下也能保证顺畅开合。设计过程中首先要明确安装边界条件，固定页片的安装基面为平整的钢板结构，厚度适配常见的1.5mm到3mm的设备柜体板材，页片整体厚度均匀，边缘做了倒圆角处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员。页片的铰接转动角度可以达到180度范围，能够满足大部分外开式防护门、检修舱门的全开需求，不需要额外在门体上做避让开槽，降低了配套柜体的加工难度。从实际使用场景出发，这类合页多用于电气柜、小型设备检修门、仪器仪表舱盖的连接，相比一体式合页，插拔式的分体结构在设备装配和后期维护时，可以直接将活动页片连带门体从固定销轴上拔出，

　　不需要完全拆卸所有安装螺丝就能完成门体的拆装，大幅提升了设备组装和售后维护的效率。建模过程中需要重点关注铰接配合处的尺寸公差，销轴的直径与卷边轴孔的内径配合采用间隙配合，同时要保证两个页片在合起状态下平面齐平，不会出现高低错位，避免门体关闭后出现缝隙不均的问题。页片上的安装孔中心距经过合理排布，既保证了安装后的连接强度，在承重范围内不会出现页片变形，也避免了孔位距离页片边缘过近导致安装时板材开裂、螺丝滑牙的问题。在结构强度校核层面，这类合页的单页承重可以满足常规小型工业门的载荷需求，三个安装孔的排布可以分散承重时的应力，避免应力集中在单个安装点导致页片变形。页片的铰接端做了局部加厚处理，因为铰接位置是整个合页受力最集中的区域，

　　长期转动过程中如果壁厚过薄容易出现卷边开裂、销轴脱出的问题，局部加厚的设计在不整体增加合页重量和材料成本的前提下，提升了铰接位置的结构强度。另外，合页的两个页片在闭合状态下，贴合面完全平整，没有凸起的结构，安装后可以保证门体与框架之间的缝隙均匀，密封件可以均匀受压，提升防护柜体的密封防护效果。对于结构设计从业者来说，这类基础五金件的建模不能只做外形复刻，需要结合实际安装和使用的需求，还原每个结构细节的设计意图，比如沉头孔的深度要适配对应规格的沉头螺丝，销轴的长度要保证活动页片不会在转动过程中脱出，页片边缘的倒角大小既要去除锐边，又不能过大影响安装面的接触面积。在设备选型时，选用这类合页需要提前确认安装面的平整度、门体的重量和开合频率，这款合页的结构适配中等频次开合的工业防护场景，对于高频开合的自动化设备防护门，还可以在铰接位置增加润滑衬套来提升使用寿命，但对于常规的仪器仪表舱、电气柜检修门这类开合频次不高的场景，这款合页的结构完全可以满足长期使用的需求，同时分体式的结构也能降低后期维护的拆装难度。
