带防护操作平台的瓦瓦拉传感装置结构

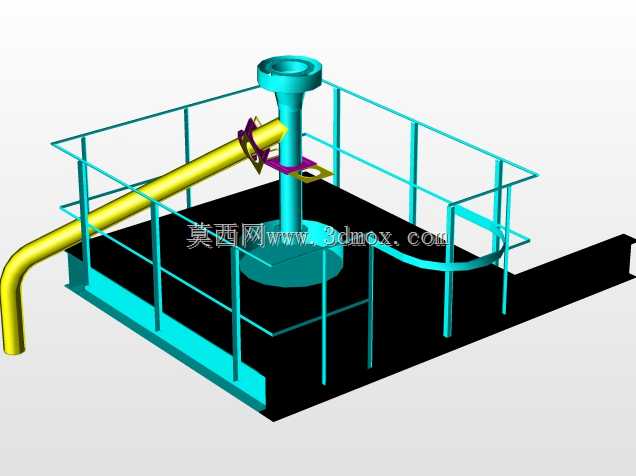

　　在工业现场的流体输送管线监测场景中，这类带集成操作平台的传感装置常被部署在油气、化工介质的长输管线节点位置，用来实时捕捉管线运行过程中的压力、流量波动或是介质泄漏特征，替代传统零散安装的传感组件，减少现场零散布线与后期维护的作业量。从结构设计逻辑来看，整个装置以底部方形承重基座作为核心承载基础，基座采用加厚板材焊接成型，底部预留与现场预埋基础匹配的螺栓固定孔位，安装时可直接通过膨胀螺栓或化学锚栓与混凝土地面刚性连接，基座上表面的平面度公差控制在0.2mm以内，避免上部传感主体安装后出现倾斜偏差，影响检测精度。

　　基座上方环绕设置的方形防护护栏采用等边角钢焊接框架结构，护栏高度设置为1.1米，符合工业操作平台的安全防护规范，护栏横杆设置上下两道，竖杆间距控制在0.35米以内，防止运维人员巡检时意外跌落，同时护栏侧面预留了0.6米宽的活动开口，配套可开合的防护栏门，方便运维人员进入平台完成传感器校准、组件更换等操作。护栏围合的中心位置是立式的传感主体安装柱，柱体采用无缝钢管加工而成，底部通过法兰盘与基座上表面的定位止口配合连接，止口配合公差选用H7/h6，保证柱体安装后的垂直度偏差不超过0.1mm/m，柱体顶部设置传感元件的安装接口，接口采用标准法兰连接形式，可匹配不同检测原理的传感探头更换需求。

　　斜向贯穿护栏区域的黄色管路是工艺介质的输送支管，管路与中心立柱的连接位置设置了专用的传感取压/取样组件，组件采用卡箍式快接结构，既保证密封性能满足1.6MPa的工作压力要求，也能在传感元件需要校验时快速断开连接，无需对整段管线进行泄压排空。管路穿过护栏的位置特意设置了橡胶防护套，避免管路长期运行振动过程中与护栏钢结构硬接触产生磨损，同时也能减少振动传递到护栏结构引发的共振异响。从安装边界尺寸来看，整个装置的基座长宽尺寸控制在1.8米见方，护栏外围最大尺寸不超过2米见方，中心立柱顶部距离地面的高度为2.2米，斜向管路的接入角度为30度，接入端距离地面高度为1.2米，接出端延伸出护栏范围0.8米，可直接与现场主工艺管线完成对接，不需要额外增加过渡管段。

　　设计过程中特意将操作平台的踩踏面设置为花纹钢板材质，钢板下方焊接加强筋板，筋板间距0.4米，保证平台每平方米可承受不小于200kg的运维载荷，满足两名运维人员同时在平台上作业的承重要求。平台表面还预留了直径50mm的穿线孔，传感元件的信号线缆可通过穿线孔直接引到基座下方的布线槽内，避免线缆外露在平台表面被踩踏损坏，也让整个装置的外观更整洁规整。考虑到户外部署的使用场景，所有钢结构部件表面都做了三层防腐处理，底层是环氧富锌底漆，中间层是云铁中间漆，表层是耐候性聚氨酯面漆，可适应-20℃到60℃的环境温度范围，在酸雨、盐雾等腐蚀环境下也能保证5年以上的结构使用寿命。

　　在功能实现上，这种集成式结构相比传统的单独传感器安装方式，省去了现场单独搭建操作平台、单独布设管线支架的工序，所有组件在工厂内完成预组装与精度校准，现场只需要完成基础固定、管线对接和线缆连接三个步骤就能投入使用，现场安装工期可缩短70%以上。同时防护护栏的存在也能避免现场吊装作业、物料搬运过程中意外碰撞传感主体，降低设备被外力损坏的概率。中心立柱侧面还预留了仪表安装板的固定孔位，可根据现场需求加装现场显示仪表，方便运维人员在巡检时直接读取检测数据，不需要爬到管线上方查看参数。斜向管路的连接位置特意设置了波纹管补偿段，可吸收管线运行过程中产生的热胀冷缩位移，避免位移应力直接作用在传感元件上，导致检测数据漂移甚至元件损坏。整个结构的受力经过有限元仿真验证，在12级风力载荷、管线满水载荷以及人员操作载荷同时作用下，结构最大变形量不超过1mm，完全满足工业现场长期稳定运行的强度与刚度要求。
