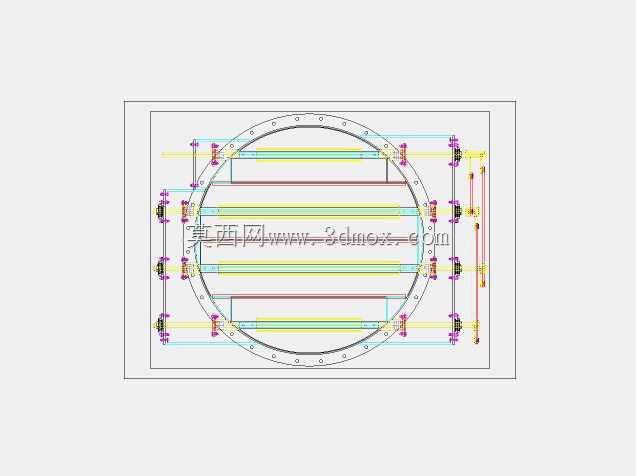

环形多组阻尼缓冲减震装置结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567793
  • 环形多组阻尼缓冲减震装置结构设计

  在工业管道配套、精密设备隔振、大型环形构件的振动抑制场景中,这类环形布局的多组阻尼减震结构是解决径向、轴向复合振动问题的核心部件,区别于传统单点位减震器的受力局限,该结构沿环形安装面均匀布置多组阻尼缓冲单元,能够适配环形法兰对接场景下的全周向振动载荷吸收需求,常见于通风管道软连接段、大型回转设备的基座隔振、精密检测平台的周向减震工位,在有气流脉动、设备启停冲击、外部环境振动传递的工况下,能够有效阻断振动的传导路径,避免振动传导至后端精密构件引发精度失效或者结构疲劳损伤。从结构设计逻辑来看,该装置采用环形主框架作为安装基体,框架本体预留了均匀分布的安装孔位,可直接与对接端的法兰构件通过紧固件完成刚性连接,无需额外设计转接工装,

  安装边界完全匹配标准环形法兰的对接尺寸,多组阻尼单元沿环形框架的周向呈对称式排布,每组阻尼单元都包含导向杆、阻尼缓冲件、锁紧调节组件、连接支座几个核心部分,导向杆沿平行于环形轴线的方向布置,能够保证阻尼缓冲件的受力方向始终与振动传导方向保持一致,避免偏载引发的阻尼件过早磨损或者缓冲失效。每组阻尼单元的连接支座都采用可调式设计,可根据实际安装场景的间隙需求微调阻尼件的预压缩量,适配不同载荷等级下的减震刚度需求,当设备运行过程中产生轴向振动时,振动载荷通过对接法兰传递到环形框架,再均匀分散到周向布置的所有阻尼单元上,阻尼件通过内部的阻尼耗散结构将振动的动能转化为热能耗散掉,同时对称布置的结构能够抵消单侧受力引发的框架偏转,

  保证环形对接面的密封间隙始终保持均匀,避免出现局部间隙过大引发的泄漏或者密封件过早磨损问题。在径向振动传递的场景下,周向布置的阻尼单元能够通过各自的微量形变吸收径向的偏移载荷,避免环形构件出现径向错位,尤其在有气流冲击的管道系统中,管道内部的气流脉动会引发管壁的周期性振动,这类全周向布置的减震结构能够避免传统单点减震存在的受力盲区,让整个环形对接面的减震刚度保持一致,不会出现局部刚度不足引发的振动放大问题。从安装适配性来看,该结构的整体外轮廓完全贴合对接法兰的外形尺寸,不会额外占用过多的径向安装空间,对于安装空间受限的设备舱内部、管道夹层等场景十分友好,所有阻尼单元的紧固件都采用外露式布置,后期维护时无需拆解整个环形框架,

  即可单独更换失效的阻尼缓冲件,大幅降低后期运维的工作量。在设计过程中,需要重点校核环形框架的整体刚度,保证在承受最大冲击载荷时框架的形变量控制在阻尼单元的允许偏移范围内,避免框架形变导致阻尼杆出现卡滞,同时要根据实际工况的振动频率范围匹配对应阻尼系数的缓冲件,保证减震系统的固有频率避开设备的运行振动频率区间,避免出现共振问题。每组阻尼单元的导向部位都设计有自润滑导向结构,长期往复运动过程中无需额外加注润滑脂即可保持顺畅的滑动状态,适配多粉尘、高湿度的复杂工业工况,不会因为粉尘堆积或者锈蚀出现导向卡滞问题。锁紧调节组件采用双螺母防松结构,在完成预压缩量调整后能够实现可靠锁止,设备长期运行过程中不会因为振动出现预紧力松动,保证减震性能的长期稳定性。该结构的阻尼单元采用模块化设计,不同载荷等级的应用场景下,只需更换对应刚度的阻尼缓冲件,无需改动环形主框架的结构尺寸,即可快速适配不同的减震需求,大幅降低了系列化设计的成本,也方便备件的统一储备管理。在实际选型应用时,可根据对接法兰的直径尺寸、设备的整体重量、预期的振动加速度等级,匹配对应数量和阻尼参数的缓冲单元,沿环形框架均匀布置即可完成组装,无需复杂的现场配做工序,安装效率远高于传统的零散式减震器布置方案,同时全周对称的受力模式也让整个减震系统的受力更加均匀,能够有效延长减震部件的整体使用寿命,减少后期的维护更换频次。
