Walvoil型手动液压控制操纵杆结构

　　这款手动液压操纵杆常见于中小型工程机械、农用作业机械、仓储搬运设备的液压回路操控端，比如小型挖掘机的先导操作区、叉车的属具控制位、农用拖拉机的后置农具升降控制端，还有高空作业平台的动作操控支路，都能见到同结构操纵件的身影。它的核心作用是把操作人员的手部扳动动作，转化为液压回路的压力油方向切换信号，直接控制对应执行元件——比如液压缸的伸缩、液压马达的正反转，从而实现设备工作装置的动作调整，整个操控过程不需要额外的电控信号介入，纯液压机械联动的结构可靠性极强，在户外高粉尘、强振动、温差波动大的作业场景下，比电控操纵件的故障概率低很多，维护成本也更低。

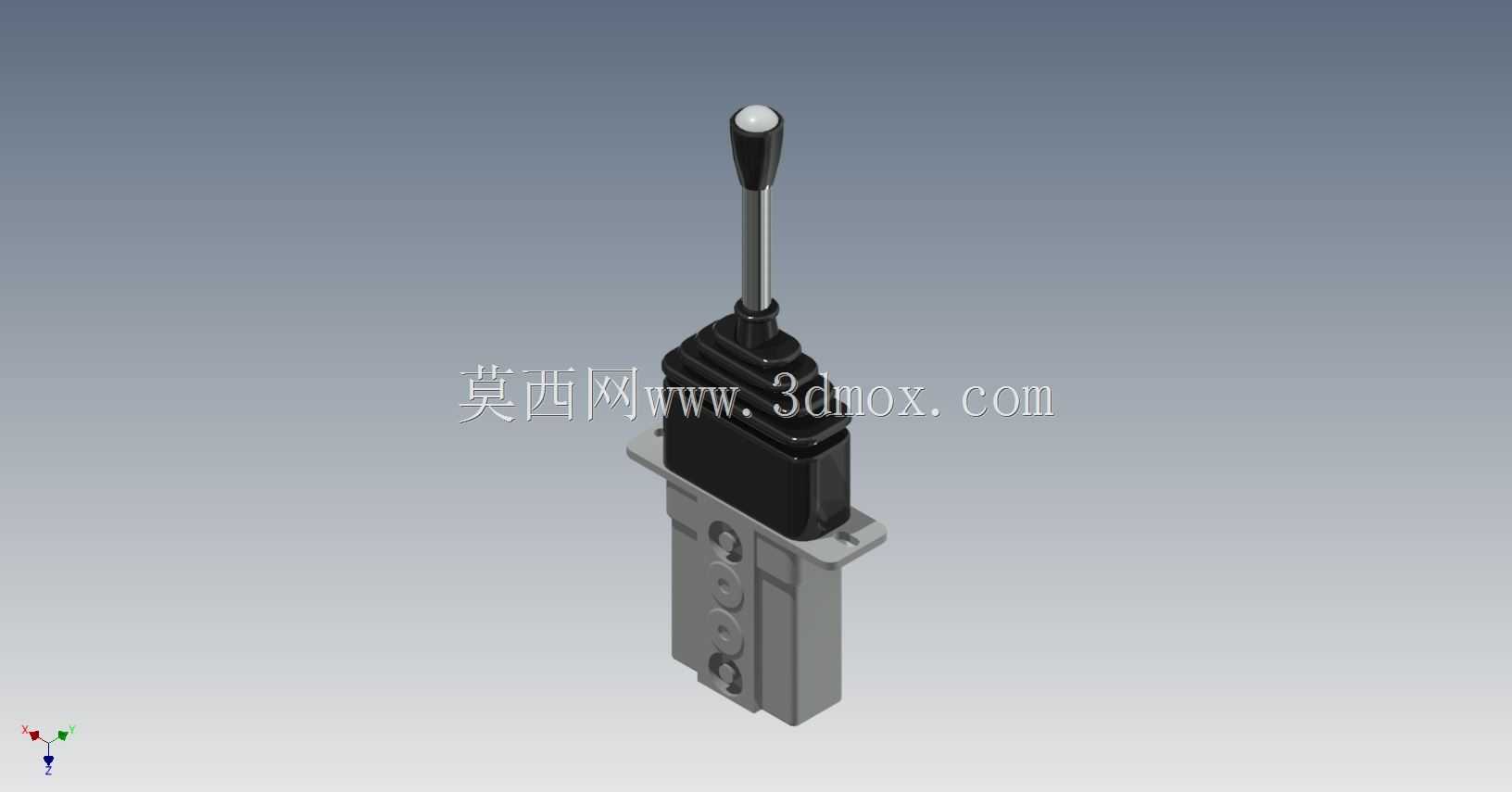

　　从结构设计逻辑来看，这款操纵杆采用了立式集成布局，最上方的握持手柄做了球面顶帽设计，握持时手掌贴合度高，长时间操作不容易产生滑脱，手柄杆身采用细长金属杆结构，既保证了扳动时的力臂长度，降低操作人员的扳动力度，又能预留足够的扳动行程，保证每个档位的切换手感清晰。杆身下方的密封罩采用波纹橡胶结构，能完全覆盖内部的阀芯联动机构，阻挡外界的粉尘、泥水、油污进入阀体内部，避免阀芯卡滞，这个密封结构的压缩行程完全匹配操纵杆的全角度扳动范围，不会在极限扳动位置出现拉扯开裂的问题。下部的阀体部分采用集成式块装结构，安装法兰设置在阀体中上部，法兰上预留了两个对称的安装通孔，安装时可以直接通过螺栓固定在设备的操纵台面板或者阀组安装支架上，安装边界非常规整，不需要额外设计异形安装座，常规的台面板开孔只需要匹配阀体的截面尺寸即可，法兰下方的阀体部分可以穿过安装面板，把管路连接端留在面板下方，让操纵台表面保持整洁，也避免管路接头暴露在操作区域被磕碰损坏。

　　设计过程中首先要考虑的是操纵力与行程的匹配，正常成年人立姿或者坐姿操作时，手腕的舒适扳动力在15-25牛之间，扳动角度在前后左右各15度左右是最舒适的区间，这款操纵杆的阀芯复位弹簧刚度就是按照这个参数匹配的，松开手柄后阀芯能自动回到中位，切断压力油供给，让执行元件保持停止状态，中位时的闭油密封性能经过结构优化，内部泄漏量控制在极低水平，不会出现执行元件自然窜动的问题。阀体内部的油道采用铸造一体成型后精加工的工艺，油道转角处做了圆弧过渡，减少压力油通过时的阻力损失，同时避免油道内的紊流产生振动和噪音。阀体侧面的油口采用标准的液压管螺纹接口，和常规的液压管路接头完全通用，不需要定制特殊接头，现场布管时可以直接选用标准液压软管连接，降低装配和后期维护的配件成本。

　　在实际选型适配时，需要注意这款操纵杆的安装面到手柄顶端的总高度，要匹配操纵台的扶手高度，保证操作人员握持时大臂自然下垂、小臂放平的状态下刚好能握住手柄，避免长时间操作产生手臂疲劳。安装时要保证阀体的安装面与操纵台面板完全贴合，密封垫要放置到位，避免面板下方的灰尘顺着安装缝隙进入操作区域。扳动手柄时的档位阻尼感是通过内部的弹簧钢珠定位结构实现的，每个动作方向的到位手感清晰，操作人员不需要低头看手柄位置，仅凭手感就能判断是否切换到对应档位，这一点在户外移动作业的设备上非常实用，操作人员可以一边观察工作装置的动作，一边盲操作操纵杆，提升作业效率和安全性。另外，这款操纵杆的阀体材质采用高强度铸铁，表面做了防锈磷化处理，在潮湿或者有轻度腐蚀的作业环境下也能长期使用不会锈蚀，手柄杆身采用碳钢材质表面镀铬，既耐磨又能防止生锈，日常使用时只需要定期检查波纹密封罩有没有破损，不需要额外的频繁保养。

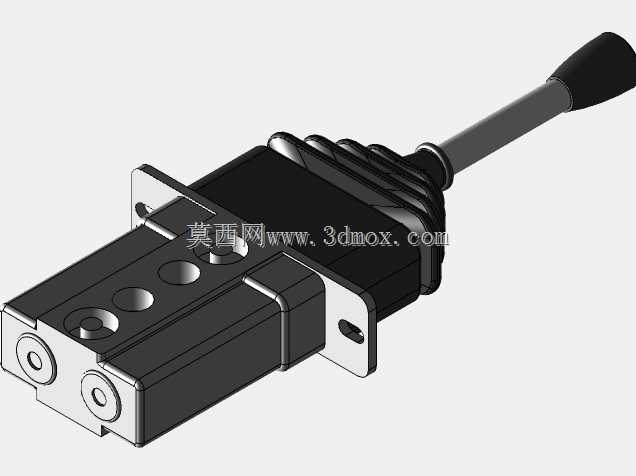

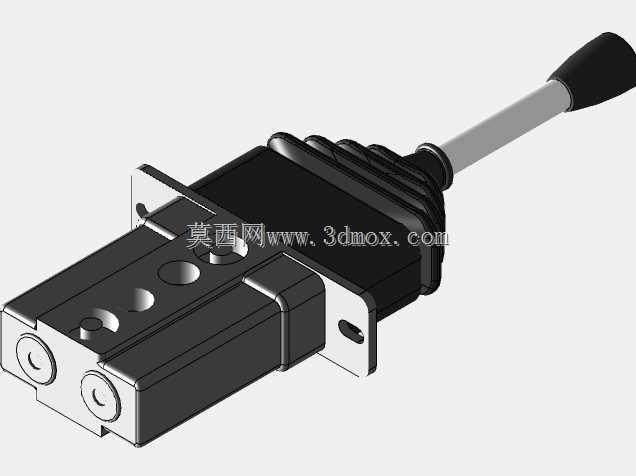

　　从三维建模的角度来看，这个模型完整还原了操纵杆的所有外部结构特征，包括手柄的球面细节、波纹密封罩的褶皱形态、阀体上的安装孔位、油口的螺纹细节，还有阀体表面的铸造纹理特征，在做设备整机的操纵台布局设计时，可以直接导入这个模型进行装配干涉检查，验证手柄扳动到极限位置时会不会和周围的操纵按钮、仪表台边缘产生磕碰，同时可以用来校核操作人员的操作可达性，调整操纵台的安装角度和高度，让整个操控区域的人机工程学设计更合理。模型的安装法兰尺寸、阀体的截面尺寸、手柄的总长度都和实物保持一致，在做液压系统布管设计时，也可以参考这个模型的油口位置，提前规划管路的走向和弯曲半径，避免装配时出现管路长度不合适、和其他部件干涉的问题。
