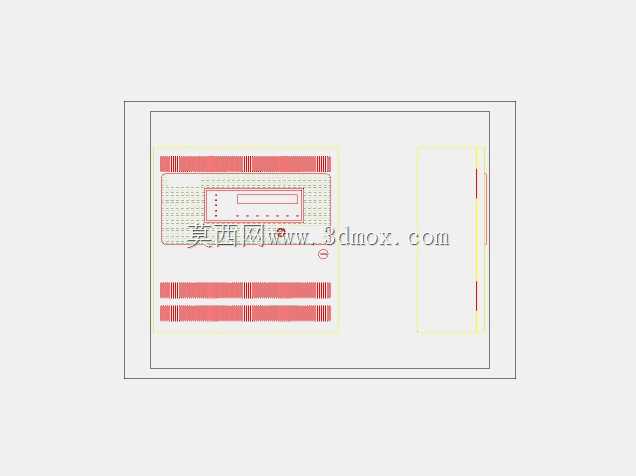

NFS-320火灾报警控制通知程序面板结构

　　在商用建筑、工业厂房、轨道交通站点等人员密集或设备集中的消防系统搭建场景中，火灾报警控制端的面板结构是现场运维人员与消防系统交互的核心载体，本次梳理的NFS-320火灾报警控制通知程序面板，正是适配中小规模消防报警回路的核心交互部件。从实际落地用途来看，该部件承担着火灾信号接收、报警状态显示、区域通知指令下发、手动报警触发与复位的核心功能，是前端烟感、温感、手报等探测部件与后端消防联动设备之间的人机交互枢纽，日常状态下可实时反馈回路探测部件的在线状态，报警触发时可快速定位报警区域，同步启动声光通知回路，为现场人员疏散与火情处置提供第一时间的信息支撑。

　　从设计思路层面拆解，该面板采用嵌入式安装的布局逻辑，整体外框预留标准的墙体暗装或机柜嵌入的安装余量，面板正面的功能区域做了明确的分区规划：上方区域为状态指示区，排布多组阵列式状态指示灯，可对应不同探测回路的火警、故障、屏蔽状态，指示灯采用红、黄两色区分火警与故障状态，避免运维人员误判；中间区域为操作交互区，预留功能按键的安装位，可实现消音、复位、回路查询、手动启动通知设备的操作，按键排布符合日常运维的操作动线，高频操作的消音、复位按键设置在操作区的易触达位置，降低紧急状态下的操作失误概率；下方区域为标识区，可对应粘贴各回路的区域标识，方便运维人员快速对应报警点位。

　　外形尺寸与安装边界方面，该面板整体采用矩形薄型结构，面板外沿的安装边宽度适配常规消防控制柜的面板开孔尺寸，安装时无需额外定制转接支架，可直接嵌入标准尺寸的消防机柜预留位，面板背部的接线区域预留足够的走线空间，适配常规线径的信号回路线缆与供电线缆，接线端子排布做了分区设计，信号回路端子、供电端子、联动输出端子分开设置，避免接线时出现强电弱电串扰的问题。面板的正面防护等级适配室内安装场景，可抵御日常的灰尘侵入与少量溅水，满足消防控制室、楼层弱电井等常规安装场景的环境要求。

　　在实际工程选型与建模落地过程中，该面板的结构尺寸可直接对接消防系统的柜体设计，建模时已还原面板上的指示灯排布、按键位置、安装孔位的实际尺寸，可直接用于消防控制柜的面板开孔定位、柜体内部的布线空间校核，也可用于消防系统三维可视化演示场景中的设备建模，还原消防控制室的实际设备布局。从结构细节来看，面板的边框做了圆角过渡处理，避免安装与运维过程中剐蹭操作人员，面板表面采用哑光阻燃材质，符合消防设备的材质阻燃要求，长期使用不会出现反光影响指示灯状态观察的问题。

　　不同于通用型的工业控制面板，该面板的功能分区完全贴合火灾报警控制的操作逻辑，没有冗余的功能按键与指示区域，所有布局都围绕火警状态下的快速操作、快速识别做设计，比如火警指示灯的尺寸大于故障指示灯，报警状态下的视觉优先级更高，操作按键的按压行程做了优化，紧急状态下戴防护手套也可准确操作。在三维建模过程中，已完整还原面板的分层结构，包括外层面板罩、内部指示灯安装板、按键支架、背部接线端的结构关系，可直接用于结构干涉检查、安装模拟，也可导出二维工程图用于生产加工参考。
