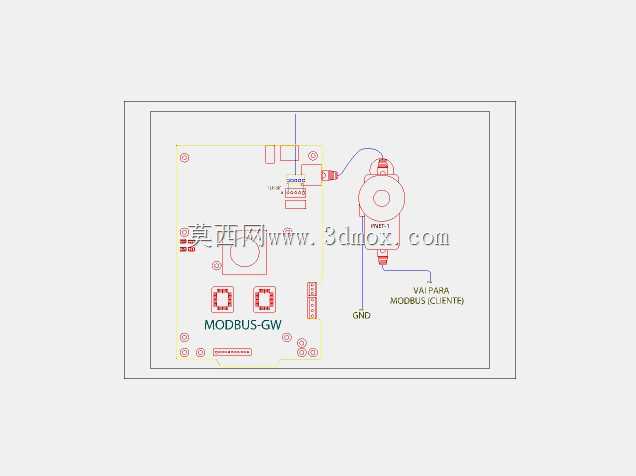

消防系统MODBUS通讯网关电路板结构

　　在火灾自动报警系统的现场组网搭建过程中，不同品牌的吸气式感烟探测设备往往自带专属通讯协议，无法直接接入厂区通用的MODBUS总线链路，这时候就需要这类协议转换网关作为中间衔接节点，完成不同协议间的数据透传与格式转换，让现场的烟雾浓度、设备故障、报警阈值等核心参数能够顺利上传到上位机监控平台，也能让上位机下发的参数配置、复位指令准确传递到前端探测设备。从电路板的布局设计来看，设计阶段优先考虑了工业现场的抗干扰需求，电源输入区域做了独立的铺地隔离，通讯接口位置预留了TVS防护器件的焊盘，避免现场总线串入的浪涌电压打坏主控芯片；主控模块周边的去耦电容全部就近摆放，缩短高频电流回路，降低电源纹波对通讯稳定性的影响。

　　板载的接线端子全部采用插拔式结构，现场接线时不需要直接焊接在电路板上，后期维护更换网关时只需要拔下端子排就能完成拆装，不用重新梳理每一根线缆的线序，能大幅缩短现场故障排查的停机时间。安装边界上，这块电路板的四个角预留了标准的M3固定孔位，孔位间距匹配通用的工业导轨安装盒尺寸，既可以直接用铜柱固定在定制的消防控制箱内，也可以搭配标准导轨卡扣装在弱电柜的DIN导轨上，不需要额外做安装孔位的二次加工。电路走线层面，MODBUS总线的差分走线做了等长处理，阻抗控制匹配总线要求的120欧姆特性阻抗，减少长距离传输时的信号反射，保证在1000米的总线传输距离下依然能稳定通讯，不会出现数据包丢包、错包的问题。板上预留的状态指示灯焊盘对应电源、

　　通讯收发、故障报警三个核心状态，现场调试时不需要外接万用表测量电压，直接通过指示灯的闪烁频率就能判断网关的工作状态，比如电源灯常亮代表供电正常，收发灯交替闪烁代表总线数据交互正常，故障灯常亮代表通讯链路出现异常，能帮现场调试人员快速定位问题点。在功能逻辑上，这款网关不需要额外烧录复杂的定制程序，只需要通过板上的拨码开关设置对应的设备地址、波特率、校验位，就能自动完成协议格式的转换，把前端探测设备输出的非标准报文解析成标准MODBUS寄存器地址，上位机直接按照标准MODBUS协议读取对应寄存器的数据就能获取所有监测参数，不需要针对特定设备开发专属的驱动程序，能大幅降低上位机组态的开发工作量。

　　布线时特意将强电电源走线和弱电通讯走线分开布局，两者在板上的间距保持在2毫米以上，避免电源回路的高频干扰耦合到通讯走线上，影响总线通讯的稳定性；接地设计上采用了数字地和屏蔽地分开的设计，总线屏蔽层单独接屏蔽地端子，不会和电路板的数字地混接，避免不同接地点之间的电位差形成地环流，干扰正常的通讯信号。在实际项目应用中，这类网关通常安装在消防分区的弱电竖井内或者现场控制箱中，工作环境温度覆盖-10℃到60℃，电路板的板材选用了FR-4阻燃材质，满足消防相关设备的阻燃要求，即使周边环境温度出现异常升高，电路板本身也不会出现自燃的情况，符合消防设备的安全规范。板上预留的扩展焊盘可以后续加装485中继模块，当现场总线长度超过标准传输距离时，不需要额外加装中继器，直接在网关板上焊接对应的中继芯片就能延长通讯距离，减少现场额外加装设备的成本和安装空间占用。
