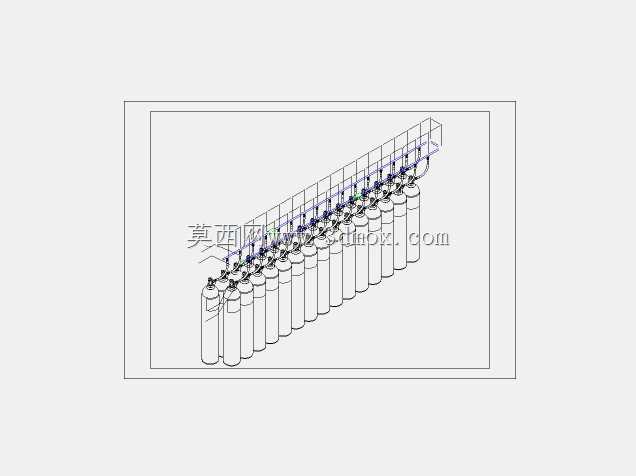

消防用二氧化碳气瓶组等距轴测结构设计

　　在工业消防、数据中心、精密设备机房这类对水渍损失零容忍的防护场景中，高压二氧化碳气瓶组是气体灭火系统的核心储供单元，这套等距轴测结构完整还原了多瓶组并联排布的实际工程形态，能直接为管路预制、安装排布、运维检修提供三维参照。不同于单瓶独立使用的工业供气气瓶，消防用二氧化碳气瓶组需要实现多瓶同步启喷、灭火剂均匀汇流，因此设计阶段首先要解决的是瓶体排布的间距一致性问题——图中每支气瓶的中心距严格匹配固定抱箍的安装孔位，既避免瓶体间距过小导致安装时扳手操作空间不足，也防止间距过大造成汇流管路长度冗余、压损升高。从轴测视角能清晰看到顶部的汇流管排采用阶梯式布局，每支气瓶的瓶头阀通过金属高压软管与主汇流管连接，

　　这种柔性连接设计可以抵消瓶组安装时的微小同轴度误差，避免硬连接长期受内压应力出现焊缝开裂，同时在单瓶需要更换时，无需拆卸整排管路就能单独完成瓶体拆装。瓶体的固定结构采用上下两道横向槽钢框架，底部框架预留了与地面基础预埋板连接的螺栓孔位，安装边界上整组瓶体的排布长度随瓶组数量线性延伸，单瓶占位宽度控制在常规运维通道允许的范围内，顶部框架距离瓶头阀操作手轮的高度预留了足够的操作空间，不会出现紧急启喷时手轮被框架遮挡无法操作的问题。实际工程应用中，这类瓶组通常设置在独立的钢瓶间内，设计时需要提前核对瓶组整体的外轮廓尺寸与钢瓶间的门洞宽度、内部净深是否匹配，避免设备进场时无法搬运就位，同时汇流管的末端预留了压力检测接口与安全泄压口，

　　对应轴测图中管排端部的突出接口结构，能在日常巡检时快速监测瓶组内压，超压时自动泄压保障储瓶间安全。不同于二维平面图纸只能表达单一视角的尺寸，这套等距轴测结构能让施工人员直观理解每一段管路的走向、每一个阀件的安装位置，减少现场施工时的管路错接、干涉问题，尤其是多瓶组的集流管管径匹配设计，从首瓶到末瓶的管径变化完全对应灭火剂释放时的流量叠加需求，避免出现远端瓶组灭火剂释放滞后的情况。瓶头阀的启动管路采用沿框架侧部排布的设计，与高压灭火剂管路保持安全间距，避免启动气管被高压管路泄漏的低温气体冻住导致启动失效，每支气瓶的瓶身都预留了标识牌安装位，对应日常运维时的瓶号、充装日期、压力检测记录标识需求。从结构设计的细节来看，

　　底部框架还设置了瓶体定位挡块，每支气瓶落座后刚好卡在挡块围成的限位区域内，即使长期受管路应力或地震载荷影响，瓶体也不会出现移位倾斜，固定抱箍内侧加装了橡胶减震垫，既可以避免钢瓶与金属框架直接接触产生电化学腐蚀，也能在设备运输、灭火剂释放时缓冲震动，减少框架连接螺栓的松动概率。
