户外环境用亚克力手动通知器防护箱结构

　　这款户外亚克力防护箱，核心适配吸气式感烟火灾探测系统的手动通知器外置安装需求，在工业消防预警场景里，这类外置手动触发装置往往需要布置在厂区管廊、户外设备区、仓储外围等无建筑遮蔽的点位，普通室内壳体无法应对长期日晒、雨淋、粉尘附着的复杂工况，因此这款箱体从结构设计之初就围绕户外长期服役的可靠性展开。

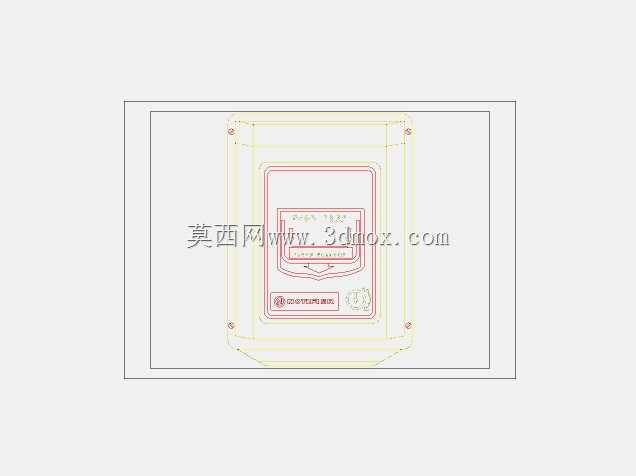

　　从实际使用逻辑来看，箱体首先要满足手动通知器的操作可达性，正面预留的操作区域与内部器件的触发按键位置完全对位，不需要开箱即可完成手动报警触发操作，避免了开盖操作带来的防护失效风险。箱体采用多层阶梯式的嵌合结构，从图纸的线框分层能看出，上下盖的配合面做了错位止口设计，这种结构相比平面压合，能大幅提升雨水、粉尘沿配合缝隙侵入的阻力，配合密封胶条安装槽位，可满足常规户外环境的防尘防水要求，不需要额外加装防雨罩就能直接在露天点位固定。

　　设计过程中优先考虑了亚克力材料的加工特性，所有转角均做了圆角过渡，避免亚克力板材切割、热弯过程中出现应力开裂问题，四个角位预留的沉头安装孔，既可以用于箱体上下盖的自攻螺丝锁紧，也能作为整体箱体向墙面、支架固定的安装位，孔位的沉头深度做了精准控制，锁紧后螺丝头不会突出箱体表面，避免长期积灰积水造成螺丝锈蚀。箱体内部的限位筋条完全匹配手动通知器的外形轮廓，器件装入后不需要额外打胶固定，靠筋位的过盈配合就能实现器件的限位，避免户外长期振动造成器件移位，同时筋条与箱体内壁预留了走线间隙，方便信号线缆从箱体侧面的预留穿线孔接入，穿线孔位置设计在箱体下部，能避免雨水顺着线缆流入箱体内部。

　　从安装边界来看，这款箱体的整体外轮廓尺寸适配常规墙面86型底盒的安装孔距，既可以直接替换原有室内手动报警按钮的安装位，也能通过膨胀螺丝直接固定在混凝土墙面、金属支架上，箱体的突出墙面厚度控制在合理范围，不会因为突出过多造成过往人员、设备的磕碰。亚克力材料本身的耐候性经过改性处理后，能在-20℃到60℃的环境温度区间保持结构强度，不会出现低温脆裂、高温软化变形的问题，透明亚克力的上盖还能直接观察内部器件的状态指示灯，不需要开盖就能确认设备的运行状态，减少日常巡检的工作量。

　　在结构细节上，箱体的边缘做了倒钝处理，没有尖锐的毛刺棱角，现场安装施工时不会划伤操作人员，配合面的平整度公差控制在0.2mm以内，保证密封胶条压紧后受力均匀，不会出现局部缝隙过大的问题。内部的器件安装位预留了2mm的调整间隙，适配不同批次手动通知器的尺寸公差，避免因为器件尺寸小幅偏差造成装配困难。这款箱体的结构设计没有多余的冗余特征，所有结构都服务于户外防护、便捷安装、可靠固定的核心需求，对于同类型户外安装的电子器件防护壳体设计，也有很强的参考价值，建模过程中所有特征都做了参数化关联，调整尺寸时可以快速适配不同规格的内置器件，缩短同系列产品的开发周期。
