SMB500模块盒通知装置结构设计

　　在工业传感配套的电气安装场景里，这类模块盒通知装置常被用于中小型产线的传感信号中转、状态提示环节，适配车间内分散布置的传感点位安装需求，可直接嵌入设备侧方的电控预留槽位，也能通过盒体预设的固定点位完成壁挂式安装，适配多数常规工业电控安装的空间边界。从实际使用角度看，该装置核心作用是承载SMB500系列的信号处理模块，同时集成状态通知的触发结构，当对接的传感单元采集到阈值外的参数信号时，盒体内部的触发组件会联动通知模块，输出对应的声光提示信号，方便现场运维人员快速定位异常点位，无需逐段排查传感线路，能有效缩短产线异常排查的耗时。

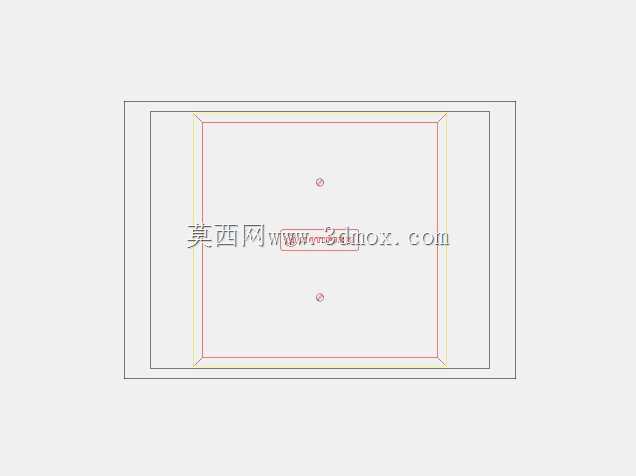

　　设计层面上，整体采用方正的盒体结构，外轮廓做了等距的边框收边处理，既可以提升盒体整体的结构强度，避免安装过程中边角磕碰导致的壳体开裂，也能在嵌入安装时和安装槽位形成均匀的配合间隙，方便后期加装密封胶条实现防尘防护。盒体内部预留了规整的模块安装腔，腔体边缘设置了两处对称的定位凸点，对应模块上的定位孔位，安装时无需额外调整对位，直接将模块沿凸点导向放入即可完成初步定位，后续通过螺丝紧固就能实现模块的牢靠固定，避免设备运行过程中的振动导致模块移位、接插件松脱的问题。盒体正面预留了通知组件的透出窗口位置，窗口区域做了下沉式台阶设计，既可以保护外露的通知元件不被外力磕碰损坏，也能让提示信号的扩散角度覆盖现场操作人员的常规视线范围，不会因为盒体边框遮挡导致提示信号被忽略。

　　从安装边界来看，盒体的外轮廓尺寸适配常规的500系列模块安装标准，长宽尺寸控制在通用电气安装盒的预留尺寸范围内，厚度方向做了薄型化处理，即使在安装空间局促的设备侧方电控仓内，也能顺利完成布置，不会和仓内的其他布线、接线端子产生空间干涉。盒体的进出线位置预设在侧边的隐蔽区域，走线时可以顺着盒体边缘完成布线固定，避免线缆外露被现场杂物剐蹭破损。盒体的合缝位置采用了错位卡扣配合螺丝紧固的结构，相比单纯的卡扣连接，密封性能更稳定，能适配车间内多尘、存在少量凝露的使用环境，同时后期需要检修内部模块时，只需拧下固定螺丝就能拆开盒体，操作便捷，不会因为卡扣断裂导致盒体报废。

　　在实际选型适配过程中，这类模块盒通知装置可以直接配套同系列的传感模块使用，无需额外定制安装支架，对于设备改造项目来说，能大幅减少现场加工的工作量，原有电控仓的预留槽位不需要做二次修整就能直接安装。盒体的材质选用常规的工业阻燃ABS材质，满足电气设备的阻燃要求，同时壳体的刚性足够，在常规的安装锁紧力下不会出现形变，能保证内部模块的安装位置精度，避免因为壳体形变导致模块上的接插件对位偏差，影响接线的可靠性。盒体表面做了细磨砂处理，不容易残留车间内的油污、灰尘，日常运维时只需用干布擦拭就能保持表面整洁，不会因为油污堆积影响通知信号的透出效果。
