RP-2002型常规火灾报警控制盘结构设计

　　在民用建筑、工业厂房、仓储库区等场景的消防预警体系搭建中，常规型火灾报警控制盘是前端探测设备与后端消防联动系统的核心衔接节点，RP-2002这款控制盘的结构设计，完全围绕中小规模消防防护区域的实际使用需求展开，适配无复杂联动逻辑的常规消防预警场景，比如小型商铺、独栋办公楼、普通生产车间这类防护点位数量适中、不需要接入复杂消防组网的区域，能够独立完成烟感、温感等前端探测信号的接收、报警触发与状态指示功能。

　　从实际使用的功能逻辑出发，这款控制盘的内部结构做了分层布局设计，最上层为状态指示与操作交互区，预留了对应报警回路的指示灯安装位、消音与复位操作按键的安装卡槽，所有操作元件的排布符合消防设备的人机交互规范，操作人员在报警触发时能够第一时间定位操作按键，不需要额外查找功能区域；中层为电路板安装仓，做了四周的限位凸筋设计，能够直接卡装对应规格的主控电路板，不需要额外设计复杂的固定结构，同时仓体预留了走线槽位，方便内部接线的规整排布，避免线路杂乱干扰电路运行；下层为接线端子区，做了独立的隔舱设计，将强电接线与弱电信号接线做物理分隔，减少信号干扰，同时端子区的开口朝向设备下方，安装完成后接线操作不需要拆开整个设备外壳，只需要打开下方的接线舱盖板即可完成接线作业，大幅降低现场安装的施工难度。

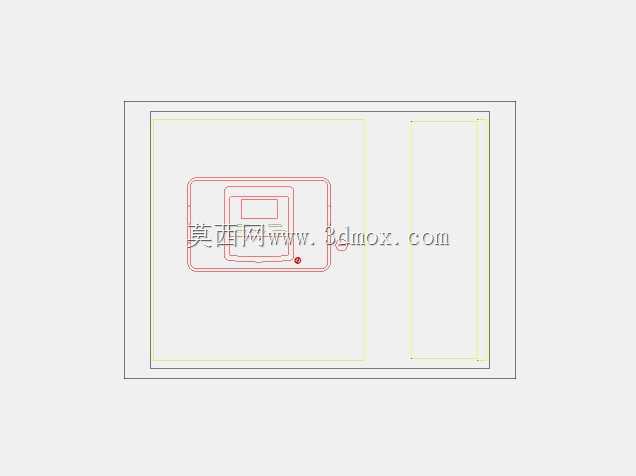

　　外形设计上，这款控制盘采用壁挂式安装的矩形壳体结构，整体轮廓做了小圆角过渡处理，避免安装过程中尖锐边角划伤施工人员，壳体的壁厚按照常规消防设备的防护要求做了均匀设计，既保证壳体的结构强度，在日常使用中不会因为轻微碰撞出现壳体变形，也不会因为壁厚过大造成材料浪费。安装边界方面，壳体背部预留了两个标准壁挂安装孔位，孔位间距符合常规消防壁挂设备的安装尺寸规范，能够直接适配市面上通用的壁挂安装支架，不需要额外定制安装配件；设备正面的面板与壳体采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下固定螺丝即可拆开面板，卡扣结构能够在螺丝拆除后暂时承托面板，避免面板掉落损坏内部元件。

　　考虑到消防设备的长期使用稳定性，这款控制盘的壳体结构在设计时做了散热预留，在壳体的上下两侧分别开设了隐蔽式散热格栅，格栅的开口方向朝下，既能够保证设备内部运行产生的热量通过空气自然对流排出，避免内部电路因为积热出现运行故障，也能够防止灰尘、水滴从格栅位置直接落入设备内部，满足常规室内使用场景的防护要求。同时，面板上的标识区域做了凹陷设计，后期粘贴功能标识、回路编号标签时不会因为日常擦拭造成标签磨损脱落，所有按键的安装位置都做了防水凸台设计，即使清洁面板时有少量液体溅落，也不会顺着按键缝隙流入设备内部。

　　在结构细节的处理上，这款控制盘的壳体合模位置做了错位止口设计，装配完成后上下壳之间不会出现明显的拼接缝隙，既能够提升设备的整体外观质感，也能够阻挡灰尘从拼接缝隙进入设备内部；内部的电路板安装位预留了不同规格电路板的调节余量，能够适配同系列不同回路数量的主控板安装，不需要针对不同回路数的产品重新开模，大幅降低了产品的系列化生产成本。接线舱内的端子排安装位做了导轨卡槽设计，能够直接卡装标准导轨式接线端子，现场接线时可以根据实际的回路数量灵活调整端子排的数量，不需要提前预制固定数量的接线端子，适配不同项目的接线需求。

　　从现场安装的实际适配性来看，这款控制盘的整体厚度控制在壁挂设备的合理范围内，安装完成后不会突出墙面过多，不会对通道通行造成影响，设备的整体重量控制合理，单名施工人员即可完成壁挂安装作业，不需要额外的人员配合。设备的报警提示音输出位置做了导音槽设计，能够将蜂鸣器的报警声音向设备前方传导，保证在设备安装的区域内能够清晰听到报警提示音，不会因为声音被壳体遮挡造成报警提示不明显。同时，设备的状态指示灯位置做了导光结构设计，指示灯的光线能够均匀扩散到面板表面，即使在光线较强的室内环境下，也能够清晰识别设备的运行状态与报警回路位置，方便值班人员第一时间确认报警点位。
