30x30工业铝型材直角加强支撑连接件

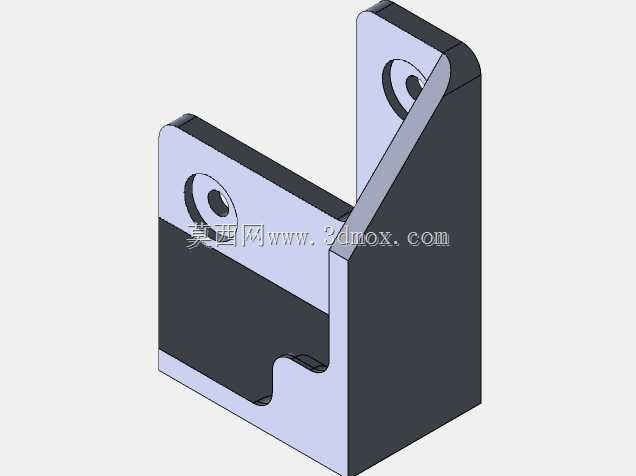

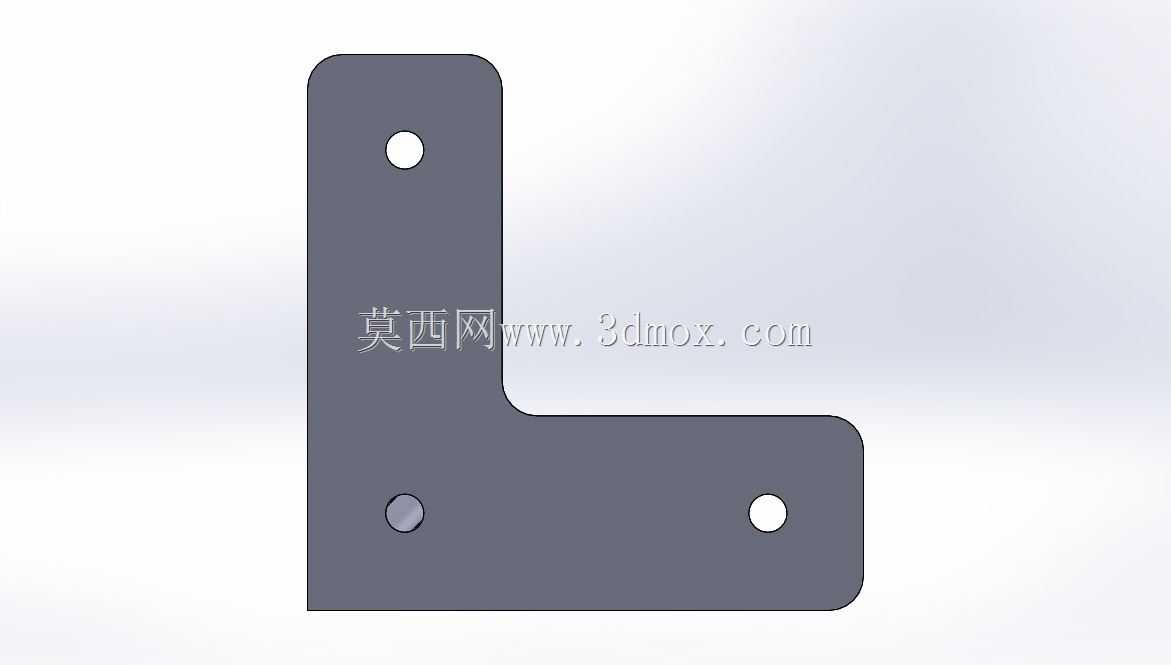

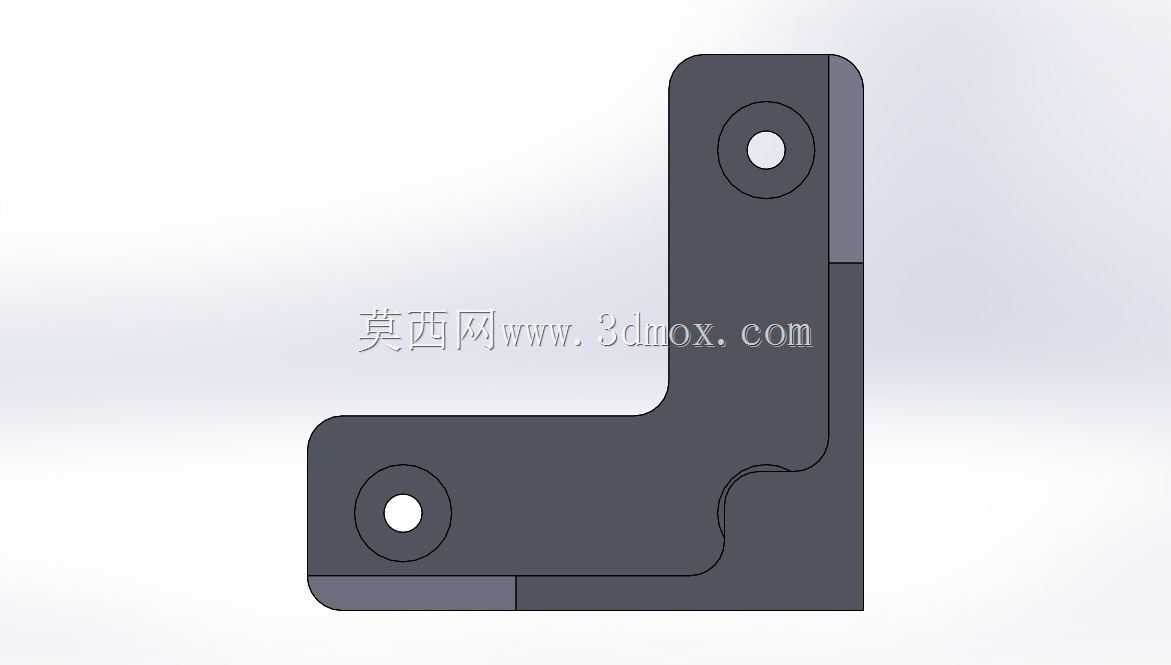

　　这款支撑件主要面向工业铝型材框架的直角连接加固场景，在自动化设备机架、生产线防护栏、物料周转台架、检测设备工装架这类采用30系列欧标铝型材搭建的结构中，直角拼接位置仅靠内置角槽连接件或者外置普通角码，往往只能承受垂直方向的静载荷，一旦框架受到侧向推力、设备运行带来的持续振动，或者台面上放置偏重的工装工件，拼接位置很容易出现型材错位、连接螺栓松动、框架整体晃量超标的问题，这款加强型支撑件就是针对这类痛点设计的。从结构设计来看，支撑件的两个安装面完全贴合30x30铝型材的安装基准面，三个安装孔的孔位完全匹配铝型材端面的中心槽距，安装时不需要额外在型材上打孔攻丝，直接使用配套的T型螺栓和法兰螺母就能完成固定，相比需要现场配钻的焊接钢支撑，

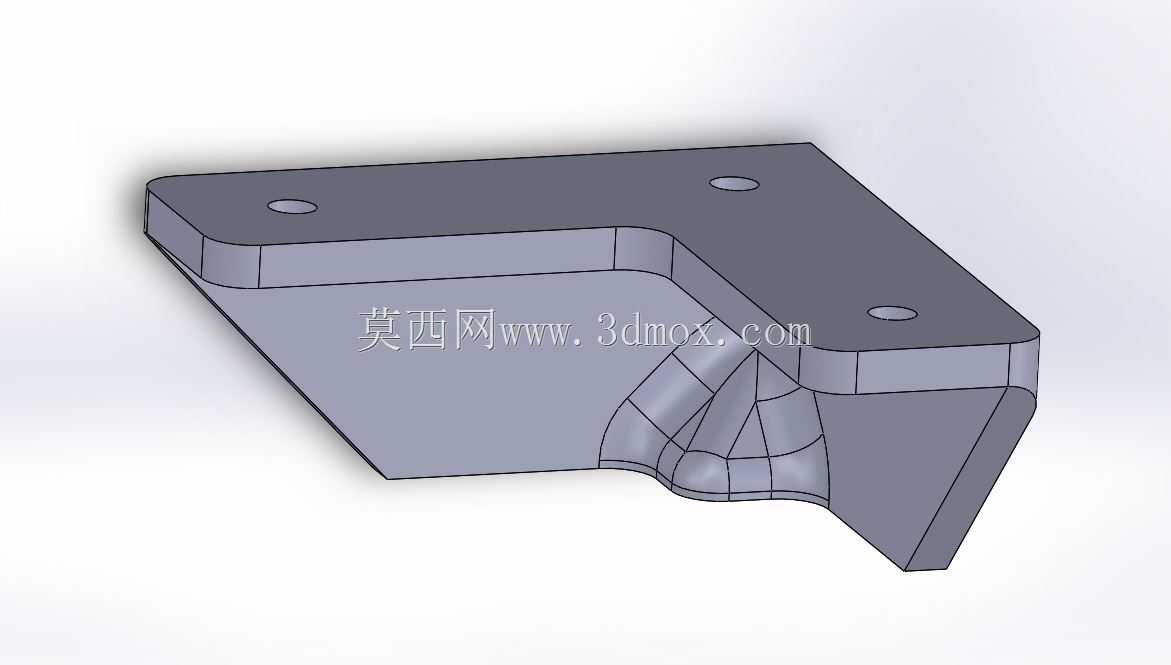

　　安装效率能提升60%以上，后期调整框架结构时也可以随时拆卸移位，不会破坏铝型材的表面阳极氧化层。支撑件的转角位置做了渐变式的加强筋过渡，不是普通角码那种等厚度的直角折弯结构，筋位从两个安装面的交汇处向支撑斜边逐渐延展，厚度根据受力仿真结果做了梯度变化，靠近安装孔的位置厚度最大，能把螺栓锁紧的预紧力均匀分散到整个支撑面上，不会出现普通角码在螺栓锁紧位置应力集中，长期受力后开裂的问题；支撑斜边的弧度是按照铝型材框架受侧向力时的应力流线设计的，能把直角位置承受的弯矩顺着筋位导向两个型材的安装面，相比同厚度的直角钢板支撑，相同载荷下的形变量能降低40%左右。在实际选型使用时，要注意安装边界的匹配：

　　支撑件贴靠铝型材的两个安装面宽度刚好覆盖30系列铝型材的单槽面宽度，安装后不会突出型材的安装平面，不会和型材槽内后续安装的板件、门板、传感器安装支架产生干涉；支撑件的外边缘做了R2的倒角处理，安装调试时不会划伤操作人员的手套或者手臂，也不会刮破设备上布设的气动软管、传感器线缆。在不同的应用场景里，这款支撑件的使用逻辑也有区别：搭建重载设备机架时，在每根竖向型材和横向承重型材的连接位置上下各装一个该支撑件，能让框架整体的抗扭刚度提升一个等级，即使台面上放置重量较大的电机、气缸组件，运行时的振动也不会传递到整个框架上，避免框架上安装的光电传感器、视觉相机因为振动出现检测精度下降的问题；搭建物料周转货架时，

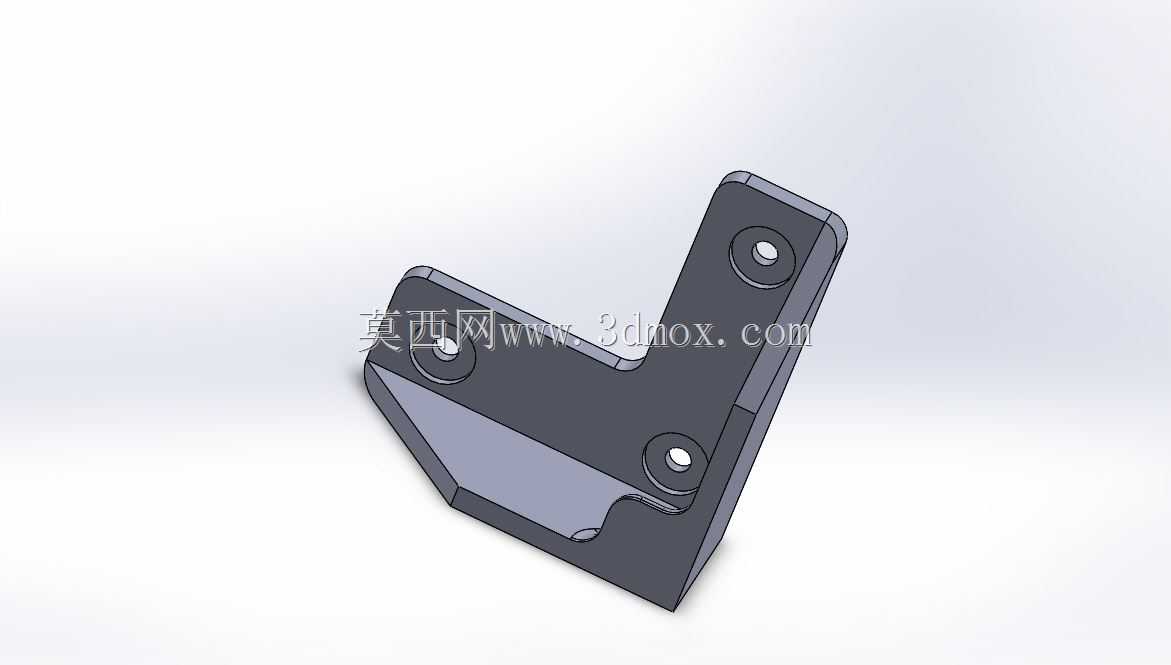

　　在层板支撑横梁和立柱的连接位置加装该支撑件，即使层板上放置满箱的工装零件，也不会出现横梁低头倾斜的问题，相比普通的塑料角码，金属材质的支撑件不存在长期受力蠕变的问题，使用寿命和铝型材框架本身保持一致；做设备安全防护栏的直角拼接时，在护栏框架的外侧安装该支撑件，不会占用护栏内侧的操作空间，还能提升护栏的抗冲击能力，即使被车间内的周转叉车轻微剐蹭，护栏的直角位置也不会出现变形脱开的问题。设计这款支撑件的三维模型时，重点还原了安装孔的位置公差、安装面的平面度要求、加强筋的渐变过渡结构，建模时安装孔的位置按照铝型材的实际槽距做了基准约束，两个安装面的垂直公差控制在0.05mm以内，保证安装时能完全贴靠型材表面，不会出现安装间隙导致锁紧后支撑件存在内应力的问题；支撑件的壁厚设计兼顾了结构强度和材料成本，整体采用压铸铝合金工艺即可批量生产，表面做喷砂氧化处理后和工业铝型材的外观保持一致，不会出现色差问题。
