3030铝型材直角连接安装角件

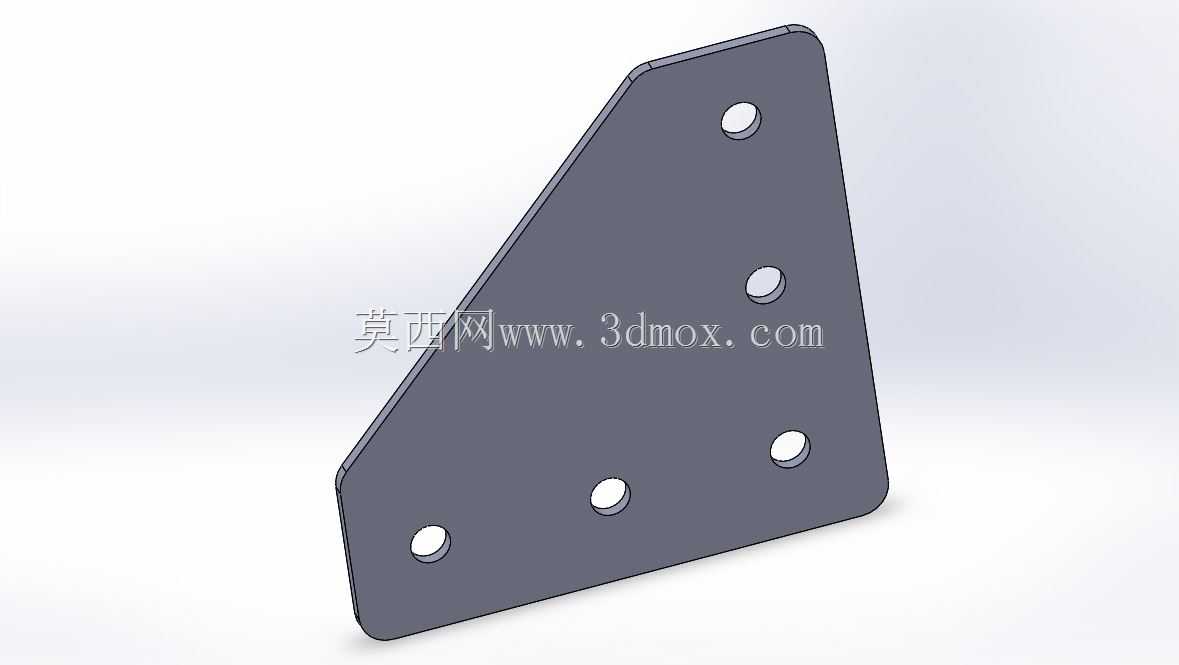

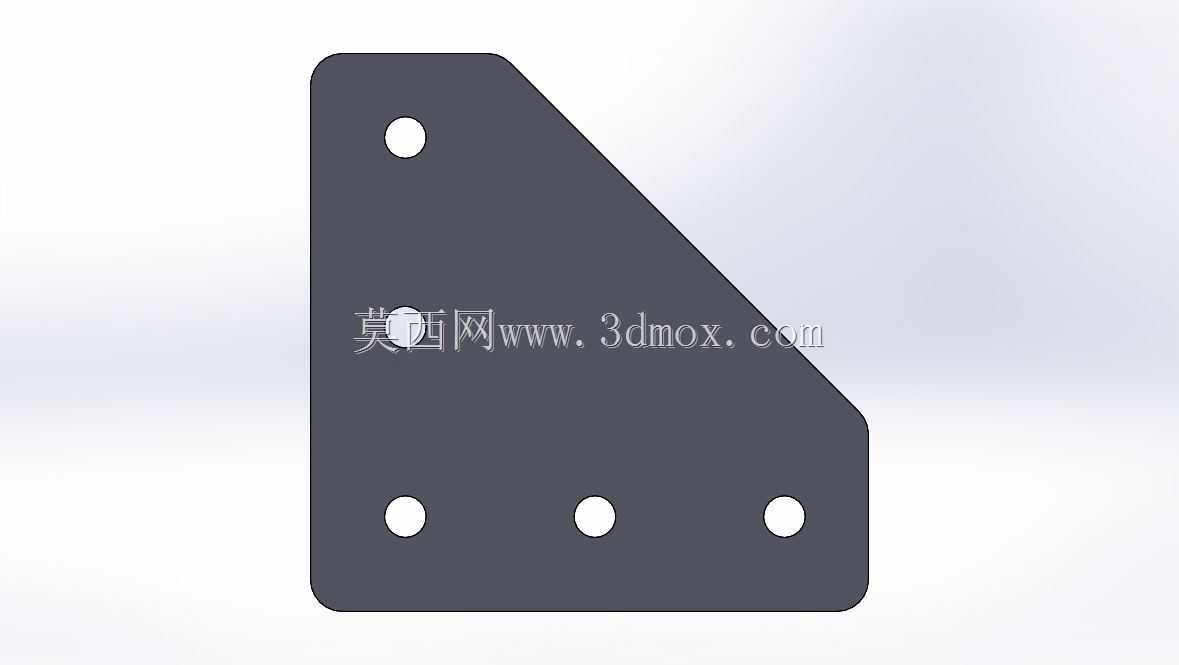

　　在工业铝型材框架搭建场景中，这类直角连接角件是最常用的紧固辅件之一，主要用于两根截面规格为30×30的工业铝型材垂直交汇位置的连接固定，常见于自动化设备机架、检测仪器护罩、生产线物料架、传感器安装支架的组装环节，能在不破坏铝型材本体结构的前提下，快速实现型材的垂直拼接，保证框架节点的连接刚性与位置精度。从结构设计来看，该角件采用直角三角形的板式结构，斜边做了圆弧过渡处理，既避免了尖锐边角带来的安装划伤风险，也能在保证结构强度的前提下减少材料用量，降低配件自重。角件的两个直角边分别贴合两根垂直交汇铝型材的安装槽面，板面上预留的五个安装孔位，分别对应两根型材的槽道安装位置，其中三个孔位对应一根型材的槽道，两个孔位对应另一根型材的槽道，

　　孔位间距完全匹配30系列铝型材的槽口中心距标准，安装时无需额外打孔，直接搭配T型螺栓与法兰螺母即可完成锁紧，安装过程不需要复杂工装，单人即可快速完成节点组装。设计阶段需要重点考量安装边界的适配性，角件的板厚控制在适配30型材槽深的范围内，安装后不会突出型材表面，不会影响后续板材、护罩等外围附件的安装；孔位采用沉孔设计，螺栓锁紧后头部完全沉入孔内，不会出现凸起干涉的问题。角件的直角边加工精度控制在较高水平，与铝型材贴合的平面平面度误差控制在0.1mm以内，安装后能保证两根拼接型材的垂直度误差满足框架组装的精度要求，不会出现节点错位导致的框架整体形变。在实际设备应用中，这类角件除了用于铝型材框架的主体节点连接，也常被用于小型传感器、

　　气动元件的安装转接，通过角件将元件固定在铝型材框架的指定位置，可灵活调整安装高度与朝向，适配不同的检测、执行工位需求。相比采用焊接方式连接铝型材节点，这种角件连接方式属于可拆卸连接，后期设备改造、框架调整时可随意拆装重组，不会破坏铝型材的表面氧化层，配件可重复利用，大幅降低设备迭代改造成本。角件的斜边结构也能在节点位置形成自然的应力分散，当框架承受侧向载荷时，应力会沿着角件的斜边均匀传递到两根型材上，避免直角位置出现应力集中导致的连接失效，在常规的工业设备机架应用中，单个该规格角件的连接强度完全满足静态载荷下的框架固定需求，若应用在有振动的工况下，可通过在同一节点加装多个角件的方式提升连接刚性。

　　建模过程中需要严格匹配30系列铝型材的安装尺寸，孔位的中心距、沉孔的深度与直径、角件的折弯（或铣削）直角精度都需要和实际型材参数对齐，否则会出现安装孔位错位、贴合面有间隙的问题，导致安装后节点存在松动隐患。同时角件的边缘都做了倒角处理，去除加工毛刺，既提升安装操作的安全性，也能让配件外观更规整，适配工业设备的整体外观要求。
