方法兰型直线运动轴承LMK8LUU结构设计

　　在做小型自动化滑台、桌面级3D打印机运动轴、轻载检测设备进给机构的设计时，导向部件的选型往往直接决定了整套机构的运行平顺性与重复定位精度，方法兰型加长直线轴承就是这类轻载线性往复运动场景里的常用标准件。这类轴承的核心作用是为光轴提供径向支撑，同时约束轴的径向窜动，让配套的圆柱光轴可以沿轴向做低阻力的直线往复运动，相比无衬套的光孔配合，它能把滑动摩擦的阻力降低一个量级，同时大幅减少运动过程中的卡滞、偏磨问题。

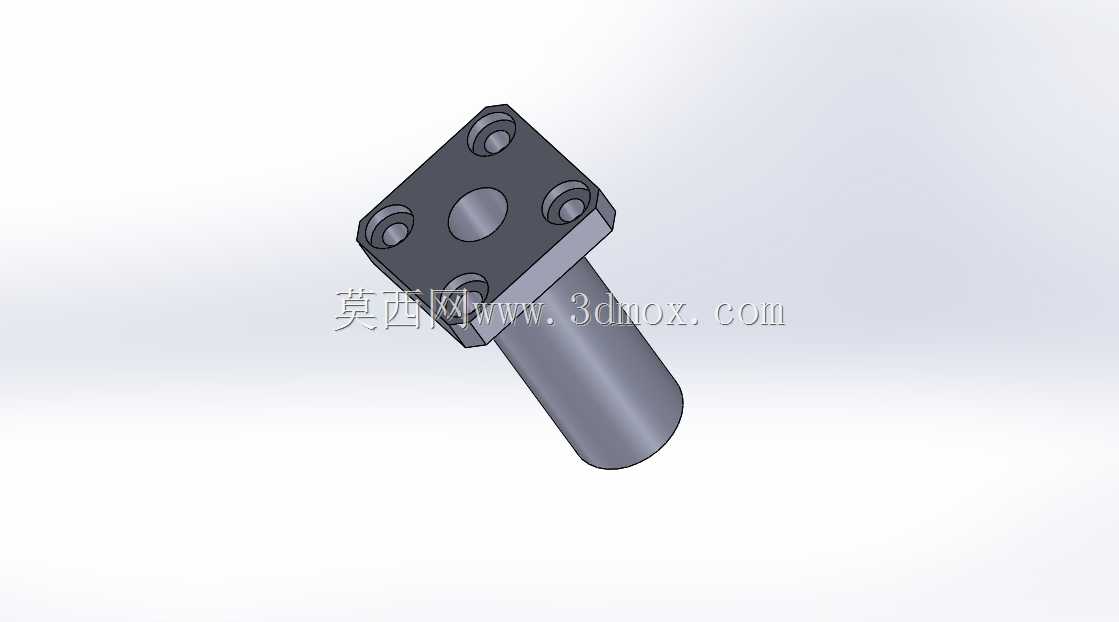

　　从结构设计逻辑来看，这款LMK8LUU属于方法兰系列的加长型直线轴承，法兰端采用方形切边结构，四个角预留了贯通的安装沉孔，安装时可以直接从法兰外侧穿入螺丝，把轴承本体固定在设备的安装立板或者滑台座上，不需要额外设计轴承压盖或者限位台阶，相比圆法兰轴承，方形法兰在安装时不需要额外做防转定位，四个安装孔的对称布局也能让安装受力更均匀，尤其适合安装空间局促、安装面为平面的轻型设备场景。加长的本体设计相比标准长度的同内径轴承，大幅提升了与光轴的配合长度，能承受更大的径向倾覆力矩，在悬臂式导向轴、滑台伸出长度较长的工况下，能有效减少轴端的摆动量，提升运动过程中的稳定性。

　　轴承内部的保持架采用多列钢球循环布局，钢球沿保持架的滚道做循环滚动，滚动接触的形式让摩擦阻力远低于滑动衬套，同时钢球的均匀排布可以让径向载荷均匀分散到各个接触点，避免局部应力集中导致的早期磨损。轴承的主体套筒采用精加工薄壁结构，既保证了整体的结构刚性，又尽可能控制了自身重量，适配轻型设备的轻量化设计需求。法兰端与套筒本体采用一体化同轴设计，安装面与套筒轴线的垂直度公差控制在标准件要求范围内，安装后可以保证光轴与安装面的垂直精度，避免因为安装偏斜导致的钢球偏载、光轴拉伤问题。

　　从安装边界尺寸来看，这款轴承适配公称直径8mm的线性光轴，套筒外径为标准系列尺寸，方法兰的边长、安装孔的中心距、沉孔深度都遵循行业通用标准，设计时可以直接套用标准安装孔位，不需要额外做定制化的安装座加工。安装时需要注意，安装面要保证足够的平面度，固定螺丝的锁紧扭矩要均匀，避免单边锁紧导致法兰变形，挤压内部保持架造成运动卡滞；配套光轴的表面硬度、粗糙度要符合线性导向轴的标准要求，表面如果有磕碰、划痕会直接加速钢球和保持架的磨损，缩短轴承的使用寿命。

　　在实际应用场景里，这类轴承常成对使用在平行光轴的导向机构中，比如桌面3D打印机的X轴、Y轴运动导向，小型点胶机的滑台导向，检测设备的探针进给导向，还有小型非标自动化设备的料仓推拉机构导向。在这些场景里，它不需要复杂的润滑维护，常规工况下涂抹少量润滑脂就可以保证长期稳定运行，相比直线导轨的组合，它的采购成本更低，安装调试更简单，对安装面的加工精度要求也更低，非常适合轻载、高速往复、行程中等的运动机构。设计选型时需要注意，这类轴承主要承受径向载荷，不能承受较大的轴向力，也不适合在重载、强冲击的工况下使用，如果工况存在较大的倾覆力矩，除了选用加长型轴承之外，还可以适当拉大两个配对轴承的安装间距，进一步提升导向刚性。建模过程中需要严格保证法兰安装孔的位置度、套筒内孔与法兰安装面的垂直度、钢球滚道的同轴度，这些形位公差直接决定了轴承装配后的实际运行精度，要是建模时忽略了这些公差要求，加工出来的零件很容易出现运动卡滞、阻力过大的问题。
