Y型三通法兰连接管路分流结构

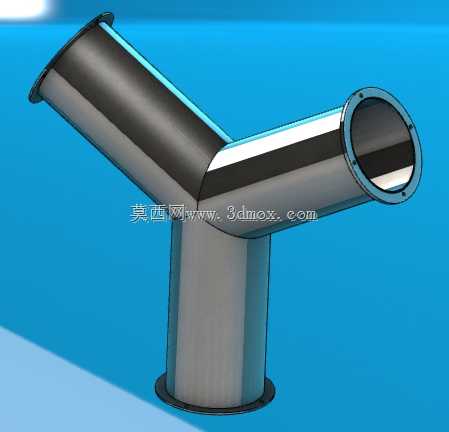

　　在流体输送系统的管路布设场景中，这类Y型三通结构是实现管路合流、分流功能的核心配件之一，和常见的T型三通相比，Y型的分叉角度设计更贴合流体的自然流动轨迹，能大幅降低流体在交汇位置的局部阻力损失，减少湍流、涡旋的产生，尤其适用于对压力损失控制要求较高的输送场景，比如洁净流体输送、低压气体配送、小型给排水支路等工况。从结构设计逻辑来看，三个连接端均采用带螺栓孔的法兰结构，这种连接形式的优势在于安装定位精度高，密封性能可靠，后期拆卸维护时不需要大范围挪动相邻管路，只需要拆卸对应法兰的紧固螺栓即可完成配件更换或管路检修，适配常规的法兰密封垫片安装要求，能满足多数中低压管路的密封需求。三个端口的法兰盘尺寸保持统一规格，

　　意味着该三通可以直接对接同管径的标准管路，不需要额外加装变径接头，减少了管路系统的连接节点数量，也就降低了潜在的泄漏风险点。主体管身采用等径圆滑过渡设计，分叉位置的内壁做了圆弧顺滑处理，没有直角转折的突兀结构，流体从竖直下端进入后，可以顺着内壁的导流曲面均匀分流到两个斜向端口，或者从两个斜向端口汇入后从竖直端口流出，不管是分流还是合流工况，都能保证流态稳定，避免因为流道突变造成的管路振动、噪音问题，也能减少流体中杂质在转角位置的沉积淤积。从安装边界来看，两个斜向支管的轴线夹角经过合理设计，既保证了分流的流畅性，也控制了整体的横向安装尺寸，不会因为分叉角度过大导致相邻管路布设时出现空间干涉，竖直段的长度预留了足够的法兰安装操作空间，

　　紧固法兰螺栓时工具不会和另外两个支管发生碰撞，现场安装的操作友好度较高。管壁厚度按照常规中低压管路的承压要求设计，在保证结构强度、满足承压需求的前提下，尽可能控制整体重量，降低管路支架的承载负荷。法兰盘上的螺栓孔位置按照标准法兰的孔距布设，能和市面上通用的同规格法兰管件直接匹配，不需要现场重新打孔调整，降低现场施工的工作量。这类结构在实际应用中，除了常规的水、气等普通流体输送，也可以用于小型粉体输送的管路支路，顺滑的流道能减少粉体挂壁、堵料的概率，在食品加工、制药行业的洁净物料输送管路中也有适配空间，因为没有卫生死角的圆滑内壁，更容易完成清洗消杀流程，满足卫生级管路的设计要求。建模过程中，重点需要把控分叉位置的曲面顺滑度，

　　要保证三个管段的衔接位置壁厚均匀，不能出现局部壁厚过薄的强度薄弱点，法兰盘的端面要和对应管段的轴线保持垂直，否则安装时会出现密封面贴合不严的问题，导致泄漏。螺栓孔的位置度公差需要控制在合理范围内，保证和配对法兰的孔位完全对齐，避免出现螺栓无法穿入的安装问题。管身的过渡曲面要做连续性检查，避免出现折线、凸起等影响流体流动的结构缺陷。
