钢管焊接式越野赛车车架结构设计

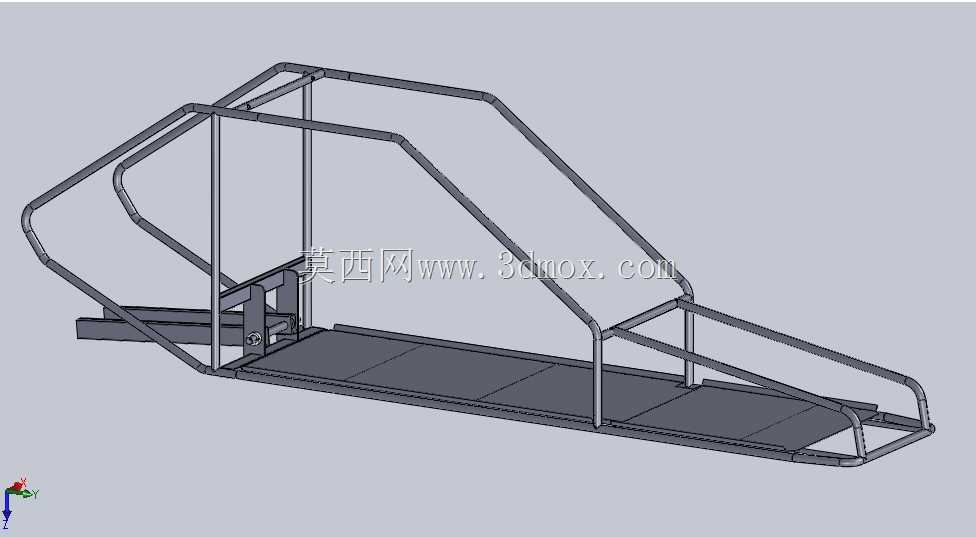

　　该钢管焊接式车架是小型越野竞速车辆的核心承载基体，整体采用空间桁架式结构布局，所有杆件均选用冷拔无缝钢管弯制后拼焊成型，从结构受力逻辑出发，将驾乘人员防护区域、动力总成安装区域、行走机构连接区域做了明确的空间划分。在实际赛事与越野场景应用中，这类车架需要同时应对非铺装路面的高频冲击、飞坡落地的瞬时过载、侧翻工况下的乘员防护需求，因此在设计阶段就对不同受力路径的杆件做了管径与壁厚的差异化匹配：乘员舱周边的防滚环结构采用大管径厚壁管材，形成闭合的环形受力回路，侧碰、翻滚时可将外力快速分散到整个框架，避免局部变形侵入生存空间；前部的动力安装段与后部的悬架连接段则根据安装点的受力方向，布置斜向支撑筋，

　　抵消动力输出的反扭矩与悬架传递的路面冲击，减少行驶过程中的框架共振。从安装边界来看，车架底部预留了整块平板安装基面，可直接固定电池组、油箱、底板护板等部件，前部延伸的支架结构预留了发动机、转向机的安装孔位，孔位同轴度公差控制在0.2mm以内，保证动力总成装配后不会出现偏载；后部的杆件末端预留了悬架摇臂、减震器的连接耳片，耳片采用加厚钢板与主管焊接融合，焊接处做了圆弧过渡处理，避免应力集中导致的焊缝开裂。设计过程中没有采用多余的装饰性结构，所有杆件的走向都严格遵循力的传递路径，比如座舱顶部的斜向撑杆，既可以强化顶部防滚的抗变形能力，又能作为安全带挂点的支撑结构，实现一材多用，在保证结构强度的前提下尽可能降低整体自重。

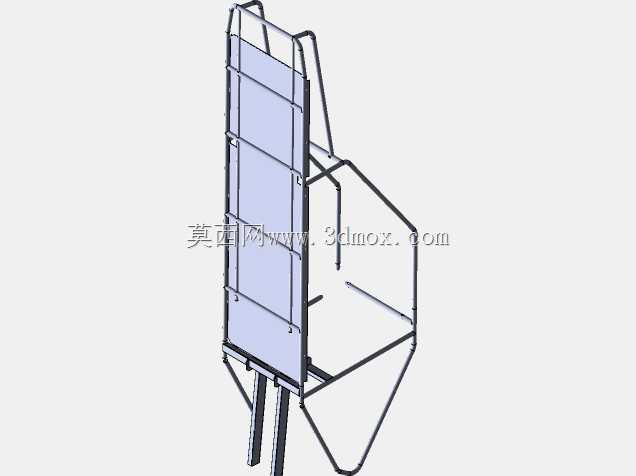

　　车架的前部做了收窄的楔形设计，既可以优化行驶时的前部气流走向，又能为前轮转向留出足够的运动空间，避免大角度转向时轮胎与框架发生干涉；座舱两侧的杆件高度刚好匹配驾乘人员的坐姿肩部位置，既不会上下车造成阻碍，又能在侧倾时提供足够的侧面支撑。这类车架在改装越野、巴吉赛车、小型全地形车领域应用十分广泛，相比冲压成型的一体式车身，钢管桁架结构的维修便利性更强，赛事中出现局部杆件变形时，可直接切割更换受损管段，无需整体更换车身，大幅降低了使用维护成本。在建模过程中，所有弯管位置的弯曲半径都匹配常规弯管机的加工参数，没有出现过小弯曲半径导致的管材起皱、开裂风险，所有焊接接口都预留了合适的焊接收缩余量，保证实际加工拼装时尺寸精度符合设计要求，底部的平板采用分段式拼接设计，每段平板都通过螺栓与下方的横向钢管连接，既可以作为驾乘人员的踩踏基面，又能阻挡行驶中车轮带起的碎石飞溅到座舱内部，同时平板上预留的减重孔在不影响承载能力的前提下进一步降低了整体重量。
