人形弯管造型创意结构件三维设计

　　做结构设计这行久了，常会碰到需要兼顾功能与辨识度的构件设计需求，这次的人形弯管构件，最初的需求场景来自工业安全防护区域的标识配套构件，也可作为创意工装的挂接支撑件使用。从实际应用场景来看，这类弯管构件常被用在车间安全围栏的标识安装位、工位器具的创意挂架、儿童游乐设施的防护轮廓件，部分文创类工业展示场景也会用这类造型件做视觉引导，区别于常规直圆管构件，人形轮廓的造型自带视觉辨识度，不需要额外粘贴标识就能传递出人员相关的提示属性，在车间安全通道、设备防护门旁安装时，能快速让现场人员识别到人员相关的警示区域，比平面标识牌的立体提示效果更好。

　　从产品功能特性来看，整个构件采用等径圆管连续折弯成型，没有额外的拼接焊缝，整体为一体化弯管结构，管体的折弯半径统一，所有转角处都做了等R过渡，不存在锐角折边，一方面能避免安装使用过程中剐蹭人员衣物或皮肤，另一方面统一的折弯参数也能降低弯管加工的调试难度，批量生产时不需要频繁更换弯管模具。管体为空心结构，在保证整体结构刚度的前提下能有效降低构件自重，不管是壁挂安装还是围栏上夹持安装，都不会给安装基座带来过大的负载，空心管的内部还可以穿入低压警示灯带的线路，在光线不足的车间区域实现自发光提示效果，不需要额外在构件外部布线，能保持整体外观的整洁性。

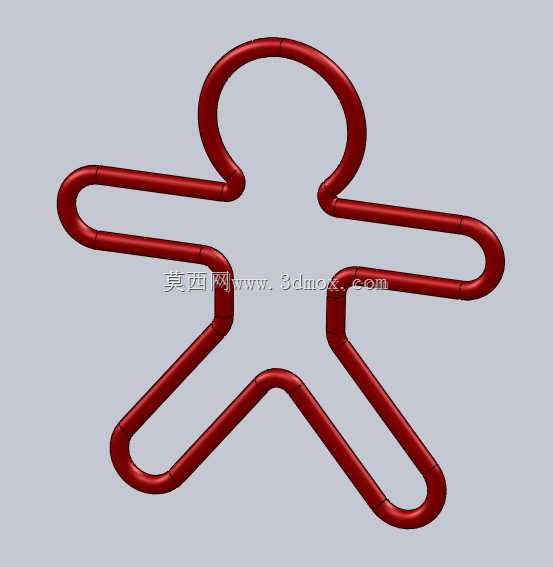

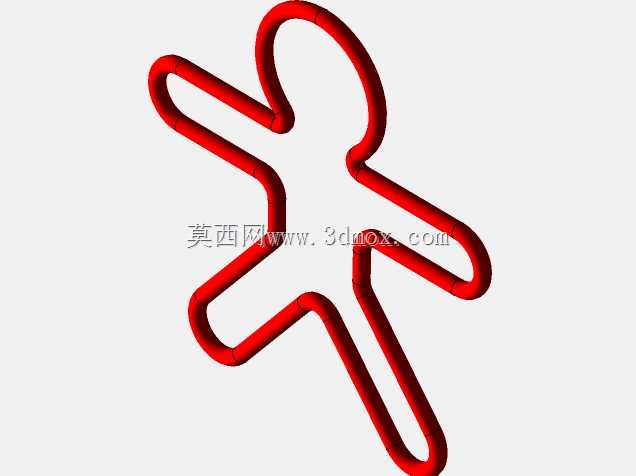

　　设计思路上，最初是先勾勒出简化的人形轮廓线条，所有轮廓线条的转角都调整为适配圆管折弯的最小R值，避免出现折弯处管体瘪塌的问题，要知道圆管折弯时如果折弯半径过小，很容易出现管内壁起皱、外壁拉伸变薄的缺陷，所以在调整人形轮廓的手臂、腿部弯折角度时，特意把所有转角的R值统一设置为管外径的2.5倍，这个参数是常规冷弯工艺不用填芯就能实现稳定成型的临界值，既能保证人形轮廓的线条流畅，不会因为R值过大显得造型臃肿，又能适配常规弯管设备的加工能力，不需要定制特殊的弯管模具。轮廓线条闭合后，再沿着线条扫描生成等径圆管实体，扫描过程中特意保证管体的截面始终垂直于轮廓路径，避免出现折弯处管截面椭圆变形的问题，最后在管体的两个末端做了平口处理，方便后续安装时配合端盖或者安装接头使用。

　　外形尺寸与安装边界方面，整个构件的轮廓高度适配常规安全标识的安装尺寸，整体宽度控制在常规围栏立柱的间距范围内，不会因为尺寸过宽超出安装位的边界。安装时可以根据使用场景选择固定方式，如果是在金属围栏上安装，可以用管卡直接夹持在构件的手臂或者腿部直管段，不需要在管体上额外打孔，避免破坏管体的防腐涂层；如果是壁挂安装，可以在构件的背部对应位置焊接安装片，通过膨胀螺栓固定在墙面，安装片的位置特意选在人形轮廓的重心对应位置，保证安装后不会出现倾斜晃动的问题。需要注意的是，安装时要保证构件的人形轮廓处于竖直状态，才能起到最好的视觉识别效果，如果倾斜安装会降低辨识度，失去造型本身的提示意义。另外管体的表面处理可以根据使用场景选择，车间环境用可以做喷塑处理，颜色选醒目的红色，和灰色的车间设备、墙面形成明显色差，提升警示效果；如果是文创展示场景用，可以做镀铬或者烤漆处理，适配不同的展示风格。从结构强度来看，常规壁厚的圆管弯制成型后，能承受日常的轻微碰撞，不会出现变形问题，完全能满足工业场景下的长期使用需求，哪怕是被车间内的周转小车轻微剐蹭，也能保持轮廓形状不变，不需要频繁更换维护。
