带辐板减重孔双槽V型皮带轮结构

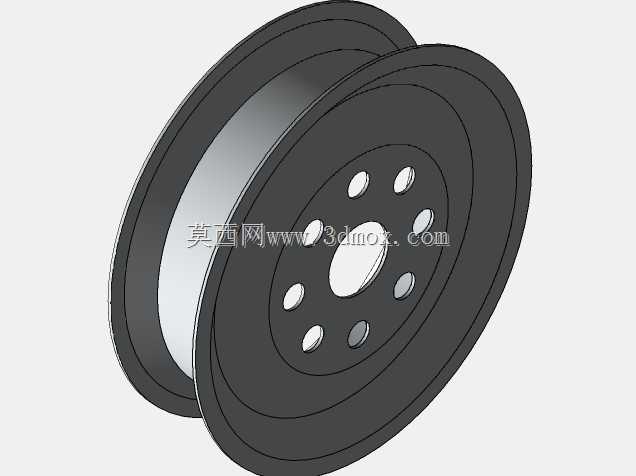

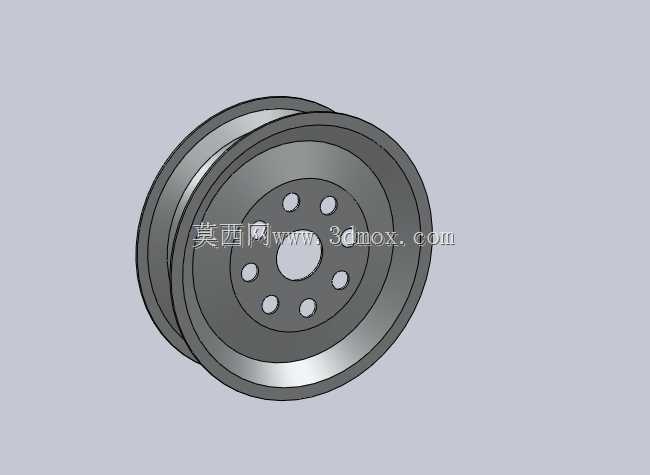

　　这款带轮的结构设计，首先要匹配对应传动系统的功率传递需求，双V型槽的结构是为了适配两根并联V带的传动布局，相比单槽带轮，能在不增大带轮外径的前提下提升传动扭矩上限，避免单根皮带过载打滑的问题，常见于中小功率的动力传输场景，比如小型输送线的驱动端、农用机具的动力输出端、通用工业设备的辅传系统里都能见到这类结构的应用。从实际安装边界来看，轮体中心的通孔是用来匹配对应直径的传动轴，孔周均匀分布的八个小孔是辐板减重结构，在保证轮体整体结构刚度、满足高速转动下动平衡要求的前提下，尽可能削减了轮体的自重，降低传动轴转动时的附加惯量，减少设备启停阶段的冲击载荷。设计时首先要确定带轮的基准直径，这个参数直接和传动比挂钩，

　　双槽的槽间距需要严格匹配所用V带的型号，保证两根皮带在工作时不会发生相互摩擦，槽的侧面粗糙度要控制在合理范围，太光滑会降低皮带和轮槽的摩擦力导致传动效率下降，太粗糙则会加速皮带的磨损，缩短易损件的更换周期。轮缘部分的凸起挡边是为了防止皮带在运转过程中出现跑偏脱槽的问题，尤其是在设备启停、负载波动较大的工况下，挡边的限位作用能大幅提升传动系统的运行稳定性，不需要额外增加皮带张紧的防偏结构。辐板部分的厚度设计需要经过刚度校核，既要避免转动过程中辐板出现挠曲变形导致带轮端面跳动超差，又要避免材料冗余带来的成本上升和重量增加，八个减重孔采用圆周均布的排布方式，是为了保证轮体的质心落在回转轴线上，减少动平衡校正的工作量，

　　实际生产中这类带轮多采用铸铁铸造成型后再进行机加工，铸造成型时辐板和轮缘、轮毂的过渡位置要做圆角处理，避免应力集中导致轮体在交变载荷下出现开裂。从安装适配性来说，中心安装孔和传动轴的配合一般选用过渡配合，搭配键槽来传递扭矩，部分需要频繁拆装的场景也会选用间隙配合加锁紧螺钉的固定方式，轮体装入轴上后要保证端面和轴线的垂直度，否则会导致皮带单侧磨损加剧，传动噪音增大。实际选型时，除了匹配传动比和皮带型号，还要核算带轮的线速度是否在所用皮带的允许线速度范围内，双槽结构的带轮在安装时要保证和主动轮的端面处于同一平面，偏差过大会导致皮带受力不均，大幅缩短皮带使用寿命。这类带轮的结构没有复杂的异形曲面，建模时先通过旋转特征生成轮体的基础轮廓，再通过圆周阵列生成减重孔，最后对槽面、安装孔等配合位置做公差标注即可，建模过程中要注意槽型的角度尺寸要和对应V带的标准角度一致，不能出现角度偏差导致皮带和槽面无法完全贴合，影响传动效率。
