高性能圆柱型驱动马达三维结构设计

　　这款圆柱型驱动马达的结构设计，首先要匹配车载动力辅助单元的安装空间约束，在前期方案阶段就把安装边界卡死在直径120mm、轴向长度180mm的圆柱包络内，避免后续装车时和周边线束、冷却管路产生干涉。从实际应用场景来看，这类马达既可以给小型电动代步车提供轮毂辅助动力，也能作为工业自动化线体上小型输送辊的独立驱动源，甚至可以适配桌面级数控设备的主轴进给动力，适配场景覆盖了民用交通、轻工制造、小型加工设备多个领域，核心是靠紧凑的圆柱外形降低安装时的空间占用率，不管是法兰端面锁附还是侧装支架固定，都能找到对应的安装基准。

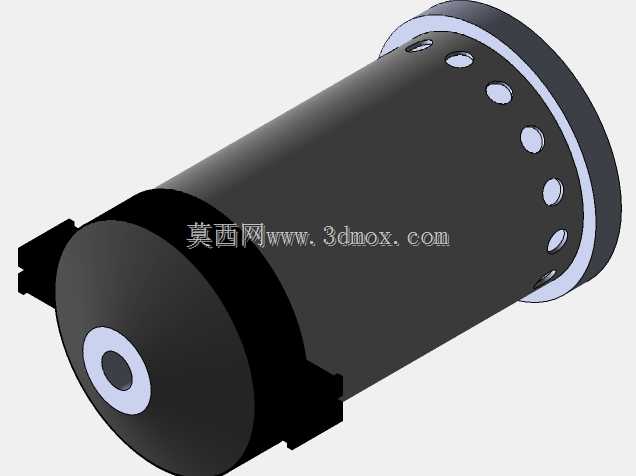

　　从功能特性上看，马达端面上均匀排布的6个散热通孔，是针对连续高负载工况做的对流散热设计，在转速达到额定值3000rpm时，壳体内部的转子转动带动空气从端面通孔形成内循环气流，把绕组产生的热量直接带到壳体外部，不需要额外加装散热风扇就能把连续工作温升控制在40K以内，适合在密闭安装空间里长期运行。壳体两侧对称伸出的两个凸台是走线与安装复合结构，其中一个凸台内部预留了动力线穿线孔，电源线可以直接从凸台内部接入绕组接线端，避免线缆外露被剐蹭破损，另一个凸台做了沉头安装孔位，配合端面上的法兰安装孔，可以实现两种安装方式的快速切换，不需要额外制作转接支架。

　　设计思路上没有采用常规的方形端盖结构，而是把前后端盖都做成和壳体等直径的圆盘结构，配合壳体上的阶梯定位止口，装配时端盖可以直接套入止口定位，同轴度公差能控制在0.02mm以内，大幅降低转子转动时的径向跳动量，减少运行时的振动噪音。输出轴端做了双轴承定位结构，前轴承采用深沟球轴承承受径向负载，后轴承采用推力球轴承承受轴向窜动力，即使输出端直接连接带轮或者齿轮传动，也不会因为径向力过大导致轴承过早失效。壳体表面做了哑光硬质氧化处理，既可以提升壳体的耐腐蚀性能，在车间多油污、多粉尘的环境下长期使用不会出现表层锈蚀脱落，也能避免金属反光对设备周边的光电传感器产生信号干扰。

　　在安装边界的细节处理上，端面法兰的安装孔做了锪平处理，锁附螺栓时螺栓头可以完全沉入锪平面内，不会突出法兰端面影响安装贴合度，螺栓孔的位置度公差控制在0.1mm以内，和标准安装基座的孔位可以直接对齐，不需要现场扩孔调整。马达的输出轴做了标准平键槽，键槽的尺寸公差按照h7级精度加工，可以直接适配标准规格的联轴器、带轮、齿轮等传动件，不需要二次加工轴头。两侧的安装凸台距离壳体中心的尺寸做了对称设计，不管是左侧安装还是右侧安装，凸台到安装面的距离都保持一致，设备布线时可以根据走线方向灵活选择穿线侧，不用调整马达的安装朝向。

　　从实际选型适配的角度看，这款马达的结构参数可以覆盖0.5-1.2kW的功率区间，绕组的安装空间在壳体内部预留了足够的槽满率余量，设计人员可以根据实际负载需求调整绕组线径和匝数，不需要修改外部壳体结构就能衍生出不同转速、不同扭矩的版本，大幅降低系列化产品的开模成本。转子部分的动平衡等级按照G2.5级设计，在最高转速运行时的振动速度值不超过1.8mm/s，不会因为自身振动影响配套设备的运行精度，哪怕是用在对振动要求较高的检测设备输送机构上，也能满足运行平稳性要求。
