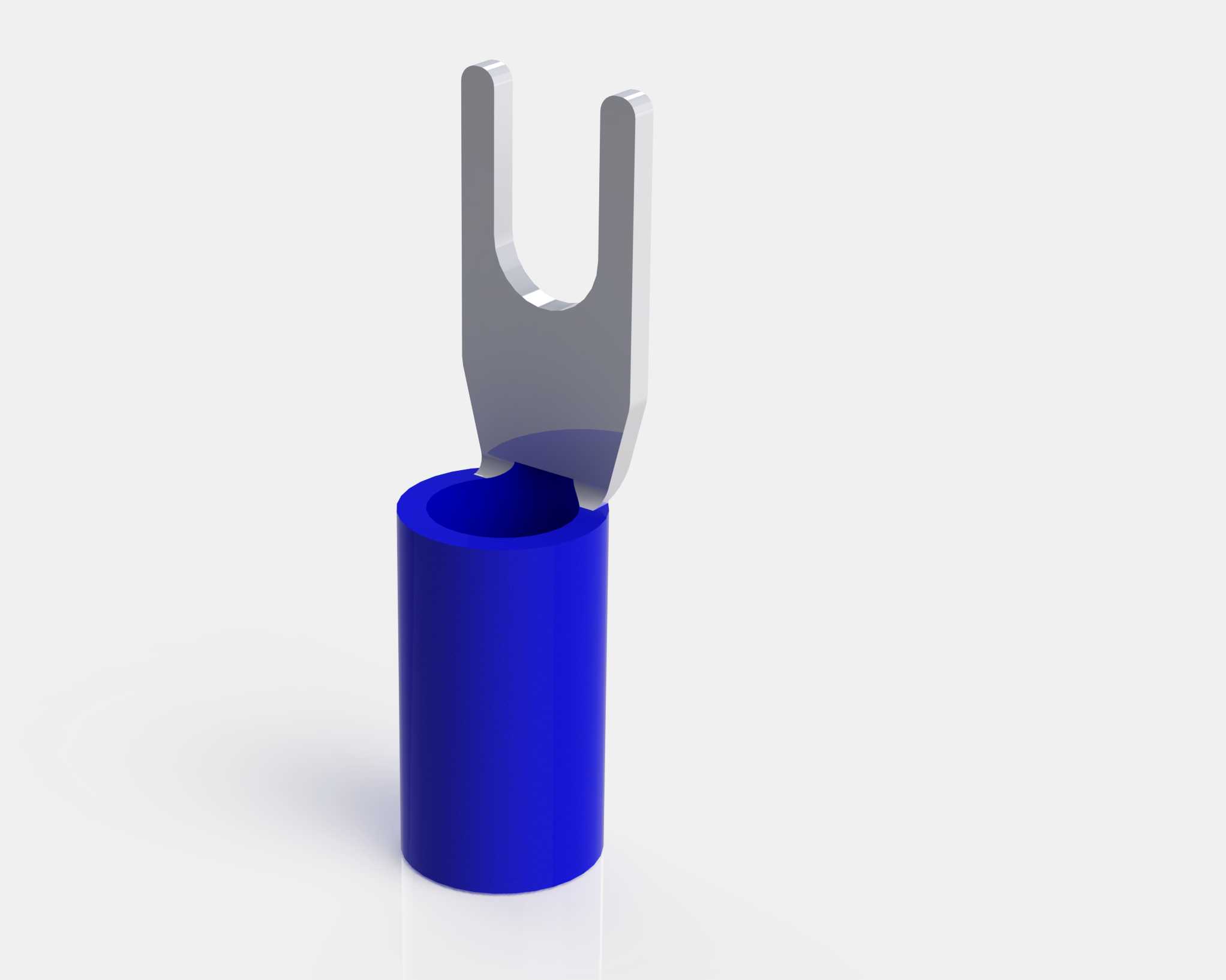

叉形冷压接线端子适配0.3-2.5mm线径

　　在低压电气柜二次回路接线、传感器信号线缆端接、小型机电设备内部布线场景里，这类叉形压接端子是布线作业里出镜率极高的连接件，不用像环形端子那样完全拧下固定螺钉，只要松开螺钉把叉口卡进螺杆下方再拧紧就能完成接线，后期检修拆改的时候效率能提升不少，尤其适合柜内密集布线、需要频繁调整线序的信号回路。

　　从结构设计来看，这款端子的叉口开口宽度做了适配M3-M4规格接线螺钉的尺寸，叉臂的厚度经过压接变形量校核，压接后不会出现叉臂外张开裂的问题，尾部的铜套部分做了向内的微收口处理，穿线的时候能顺利引导多股铜丝进入，不会出现铜丝散丝卡在套口外的情况，铜套的内径刚好覆盖0.3到2.5平方毫米的多股铜芯线线径范围，不管是细的信号控制线还是稍粗的小功率供电线，都能匹配对应的压接模腔完成可靠压接。

　　设计的时候特意把叉口与尾部铜套的衔接段做了圆弧过渡，没有直角应力集中结构，压接完成后弯折走线的时候，衔接位置不会因为反复应力出现断裂，导电部分整体采用紫铜基材，表面做了镀锡处理，既能降低接触电阻，也能避免长期使用后铜材氧化导致的接触不良，外层没有多余的绝缘护套，适合在接线空间局促、螺钉间距较小的端子排上使用，不会因为护套厚度导致相邻端子之间的绝缘间隙不足。

　　安装边界上需要注意，压接前要把线缆端部的绝缘层剥除长度控制在刚好能让铜丝完全进入铜套、压接后不会有裸露铜丝超出铜套端面的长度，压接时要让冷压钳的压痕落在铜套的中心区域，不能压到叉臂部分，不然会导致叉臂变形无法卡入接线螺钉；固定螺钉拧紧的时候扭矩不能超过对应规格螺钉的推荐扭矩，不然会把叉臂压变形，反而导致接触面积下降。实际布线作业里，这类端子常和接线端子排、继电器底座、传感器接线柱配合使用，相比直接把铜丝拧在螺钉下的接线方式，压接后的端子能把多股铜丝完全箍紧，不会出现长期使用后铜丝散掉、线头脱落导致的回路断路问题，也能避免散出的铜丝搭接到相邻回路上引发短路故障。

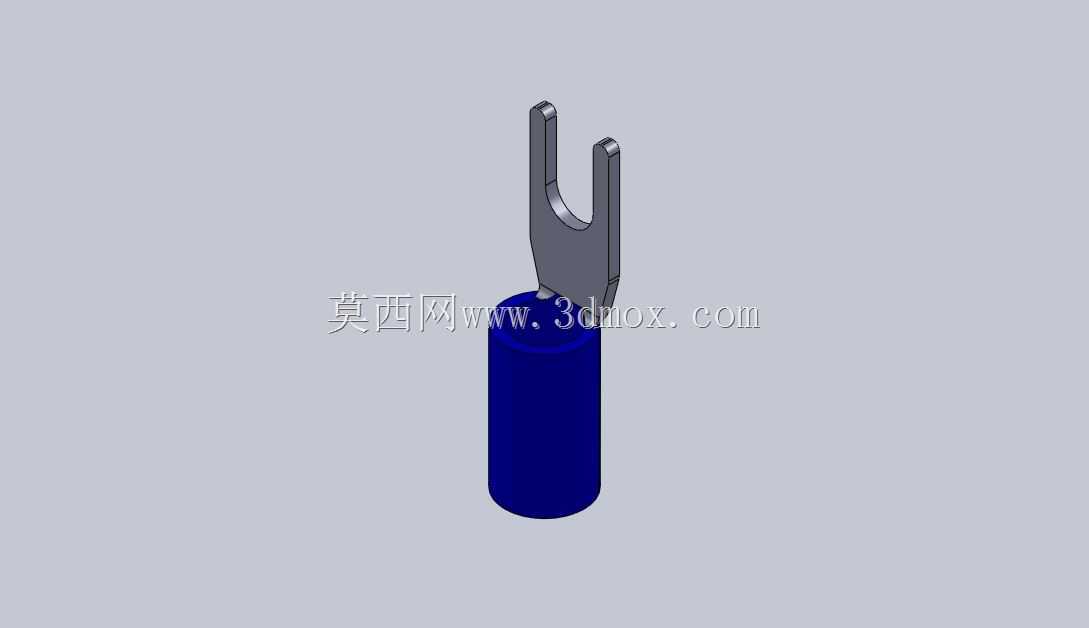

　　建模的时候，叉臂的平行度、铜套的圆柱度都做了公差约束，压接段的壁厚均匀性也做了控制，保证实际压接时变形均匀，不会出现一侧压穿、另一侧没压到位的情况，叉口的开口边缘做了微小的倒角处理，卡入螺钉的时候不会刮到螺钉螺纹，也能避免安装时叉口边缘划伤操作人员的手指。在小型自动化设备的传感器布线场景里，这类端子的优势尤其明显，传感器的安装位置经常需要调整，每次调整不用完全拆下接线螺钉，只要松开就能取下线缆，调整完位置再卡回去拧紧就行，比环形端子的拆装效率高很多，同时相比插簧类端子，叉形端子的螺钉固定方式抗振动性能更好，设备运行产生的持续振动不会让端子松脱，适合有一定振动的工业现场使用。
