斜单轴光伏追日支撑装置结构设计

　　在分布式光伏电站、离网型太阳能供电系统、户用光伏安装场景中，固定倾角的光伏板受太阳高度角、方位角实时变化影响，全年平均发电效率存在20%-35%的折损，尤其在中高纬度地区，冬夏两季太阳高度角差值超过40度，固定支架无法适配光照入射角度的变化，斜单轴式太阳能跟踪装置正是为解决这一问题设计的机械支撑结构。这套装置的核心功能是带动搭载的光伏组件沿俯仰轴实时调整倾角，让光伏板受光面始终保持与太阳入射光线垂直的状态，最大化单位面积光伏组件的光接收量，相比固定支架可提升25%左右的日均发电量，同时降低组件表面的积灰留存率，减少人工清洁的频次。

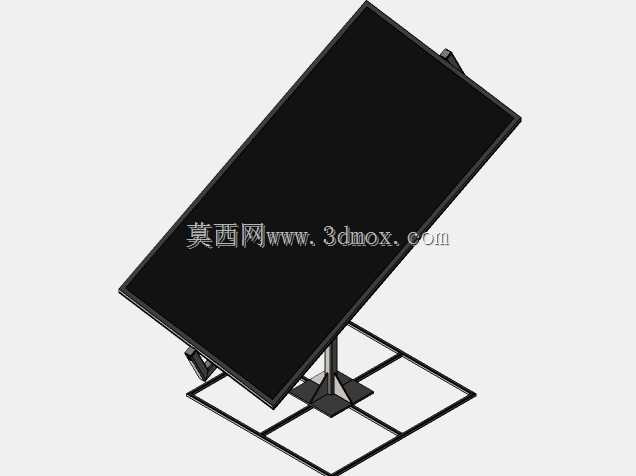

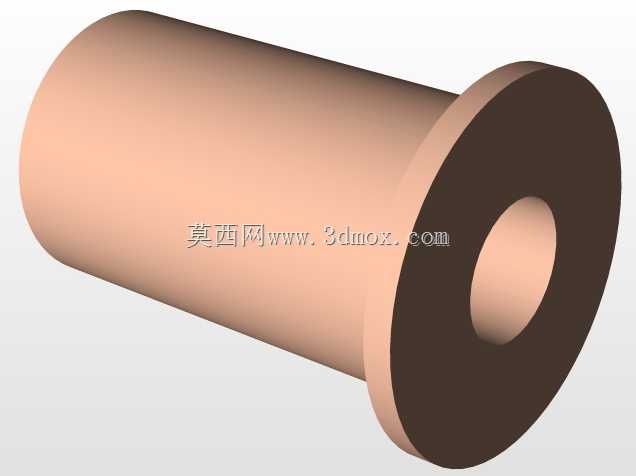

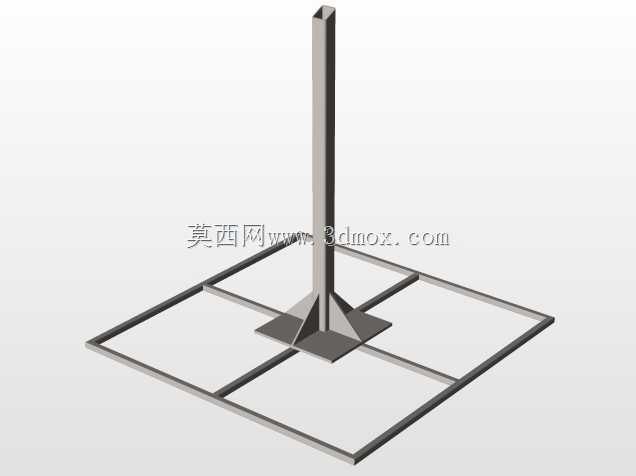

　　从结构设计逻辑来看，整套装置分为底部安装基座、回转支撑立柱、倾角调节机构、组件固定框架四个核心部分。底部采用方形框架式安装底座，框架采用等边角钢焊接成型，四个支脚预留膨胀螺栓安装孔，可直接固定在混凝土硬化地面、彩钢瓦屋面的承重檩条上，安装边界的底座外轮廓尺寸适配常规单块60型、72型晶硅光伏组件的安装需求，底座对角线长度控制在1.2米范围内，不会占用过多的屋面或地面安装空间，同时框架式结构相比整块钢板底座减重60%以上，降低屋面安装的承重负荷。立柱部分采用方管型材焊接在底座中心位置，立柱顶端设置铰接支座，与组件固定框架的背部横梁连接，作为倾角调节的旋转支点，铰接轴采用不锈钢销轴配合自润滑铜套，长期户外使用不会出现锈蚀卡滞的问题，转动阻尼控制在5N·m以内，配合调节机构可实现顺畅的角度调整。

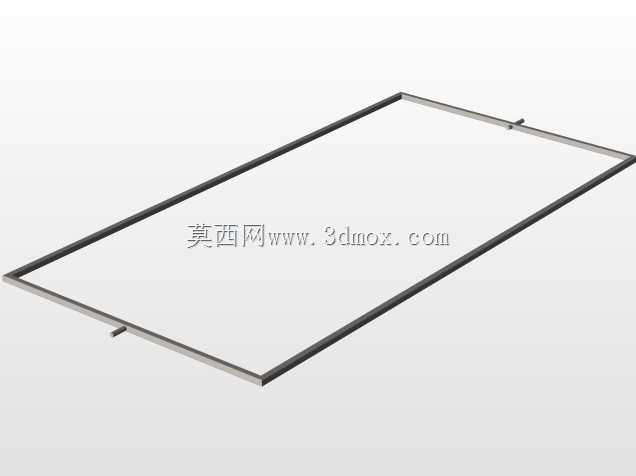

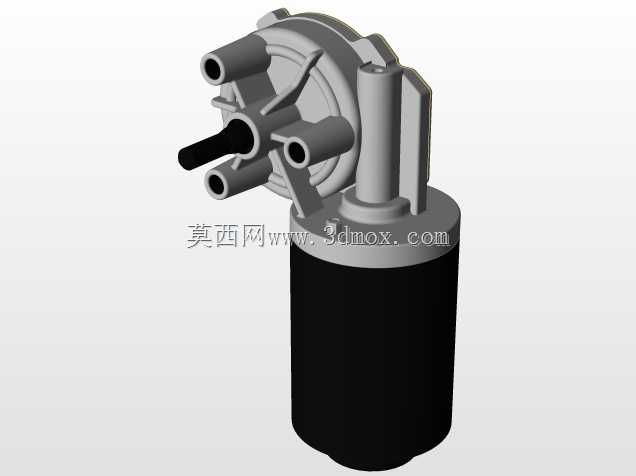

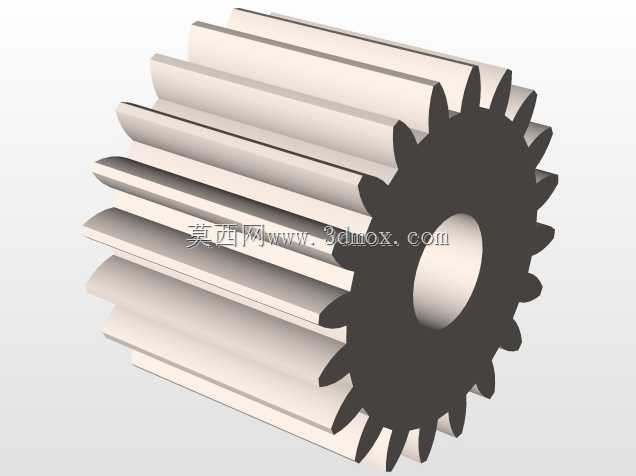

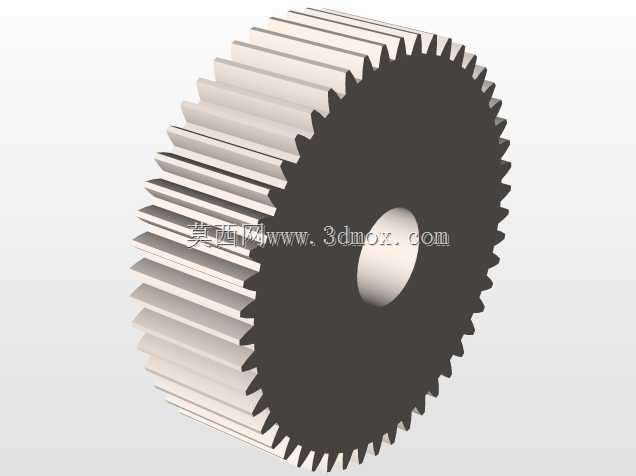

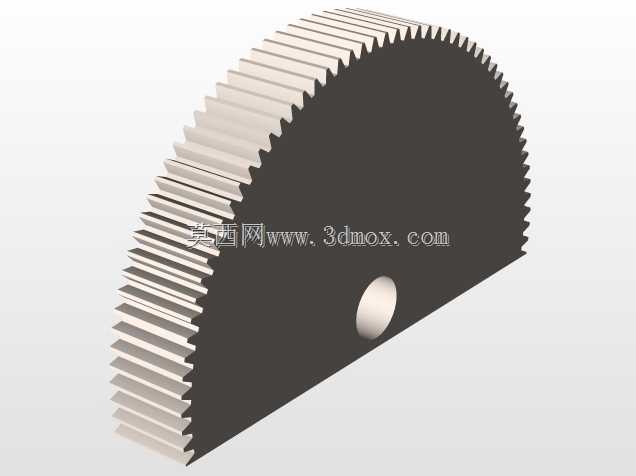

　　倾角调节机构采用电动推杆配合角度反馈元件的驱动方案，推杆两端分别铰接在立柱中部的安装耳座与组件框架背部的加强横梁上，推杆伸缩行程对应组件倾角0度到60度的调节范围，可覆盖国内绝大多数地区全年太阳高度角的变化区间，当角度传感器检测到组件受光面的光照垂直偏差超过2度时，驱动系统会控制推杆伸缩调整角度，保证受光面的垂直对准精度。组件固定框架采用铝合金型材拼接结构，边框设置通用的压块安装槽，可适配不同厚度、不同安装孔距的晶硅光伏组件，框架背部设置多道横向加强筋，可抵御12级以下的正面风压，避免大风天气下组件出现变形或共振问题。

　　在实际工程应用中，这套跟踪装置可单套独立使用，适配户用离网光伏系统、小型太阳能监控供电系统、太阳能路灯补能系统的安装需求，也可多套阵列式排布，通过连杆联动实现多块组件的同步角度调整，降低单套装置的驱动成本。设计过程中充分考虑户外使用的耐候性需求，所有金属结构件表面均做热镀锌或喷塑处理，铰接部位设置防尘防水密封圈，可在-40℃到60℃的环境温度范围内正常工作，安装时不需要复杂的现场焊接作业，所有部件均采用螺栓连接，现场仅需使用常规扳手即可完成组装，单套装置的组装时间不超过30分钟，大幅降低现场施工的人工成本。

　　结构建模过程中对所有运动部件做了干涉检查，当推杆处于最大伸出行程、组件倾角达到60度极限位置时，组件下边缘与底座框架的最小间隙保留150mm，不会出现组件与底座磕碰的问题，同时对整体结构做了抗风载受力仿真，在基本风压0.55kN/㎡的工况下，结构最大变形量不超过2mm，满足户外光伏安装的结构强度要求。相比双轴跟踪装置，这套斜单轴结构的零部件数量减少40%，后期维护点更少，运行可靠性更高，同时成本仅为双轴跟踪装置的30%左右，更适合在中小型分布式光伏项目中推广使用。
