弧形分格窗栅框架结构三维设计

　　该结构属于建筑门窗配套的防护格栅构件，主要应用于民用住宅外窗、低层商业铺面窗洞的安全防护场景，也可适配室内空间隔断、设备区域安全围挡的安装需求，替代传统平直分格的窗栅产品，在满足防护强度要求的同时兼顾立面视觉效果。从实际使用场景来看，这类带弧形分格的窗栅，既可以阻挡人员或物品意外从窗洞坠落，也不会完全遮挡窗面的采光与通风路径，弧形线条的加入能弱化传统金属格栅的生硬感，适配简欧、新中式等多种建筑外立面的装饰风格。

　　设计过程中首先明确了安装边界约束：整体框架采用等截面矩形杆件拼接，外轮廓适配常规民用窗洞的矩形安装基面，框架侧边预留与墙体或窗框连接的安装孔位，孔位间距按照常规砌体墙的锚固间距设置，避免安装时出现锚固点落在砖缝处导致固定强度不足的问题。内部竖向分格杆件的间距严格按照民用建筑防护设施的安全要求设置，确保杆件间隙无法让孩童头部穿过，消除安全隐患。弧形杆件的设置并非单纯装饰作用，其弧度经过受力校核，在同等杆件截面下，弧形结构相比平直横杆能更好地分散侧向冲击力，当格栅受到外部撞击时，弧形杆件可通过微小形变吸收部分冲击能量，降低杆件连接处的应力集中风险。

　　从结构连接逻辑来看，所有杆件的交接处采用相贯线切口拼接，保证杆件之间的贴合面完全贴合，焊接或栓接时能获得足够的连接强度，不会出现虚接、缝隙过大导致的后期锈蚀或连接松动问题。框架的对角线位置设置了隐形的加强斜杆？不对，看模型结构，是利用弧形杆件与竖向、横向杆件的交叉形成稳定的三角受力单元，整个格栅结构不需要额外增加斜向支撑就能保证平面外的刚度，避免运输或安装过程中出现框架扭曲变形的问题。

　　尺寸设计上，整体外框的长宽比例适配多数住宅的单扇窗洞尺寸，安装时可根据实际窗洞大小对边缘杆件进行裁切调整，不会破坏内部的弧形分格结构完整性。杆件的截面尺寸选择兼顾了强度与轻量化要求，既不会因为杆件过粗导致窗面遮挡过多影响采光，也不会因为杆件过细导致防护强度不足，成年人施加常规侧向推力时，杆件的挠度变形量控制在安全范围内，不会出现永久变形。

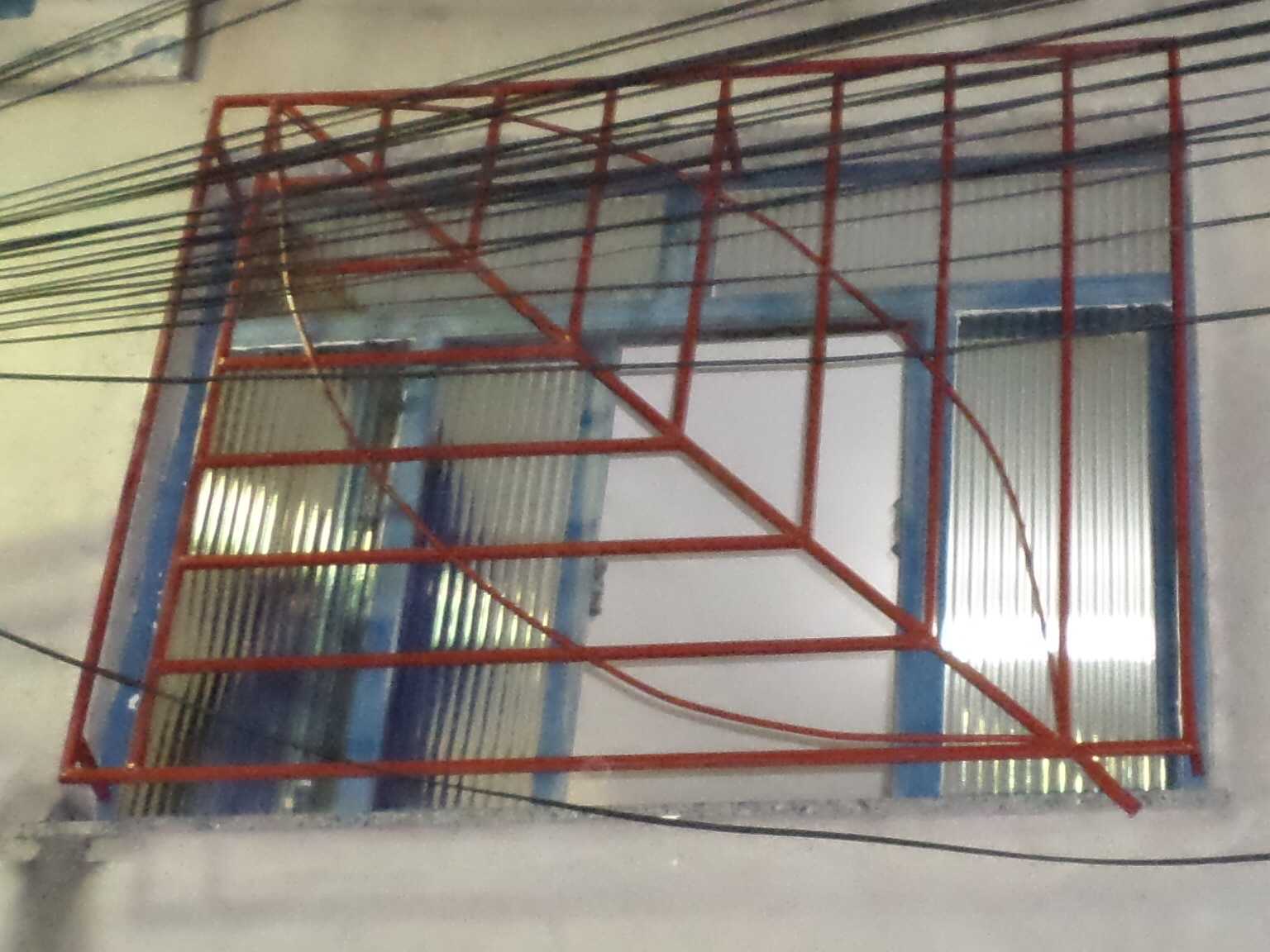

　　实际安装时，该格栅可采用外装或内装两种方式：外装时框架通过膨胀螺栓与窗洞外侧的墙体结构连接，连接点做隐蔽处理，保证外立面的整洁；内装时可通过合页与窗框连接，作为可开启的防护窗使用，方便后期窗扇的清洁与维护。格栅表面可根据使用需求做喷塑、镀锌或氟碳喷涂处理，适配不同的使用环境，沿海高盐雾区域可选择加厚镀锌层加氟碳喷涂的表面处理工艺，提升构件的抗腐蚀能力，延长使用寿命。

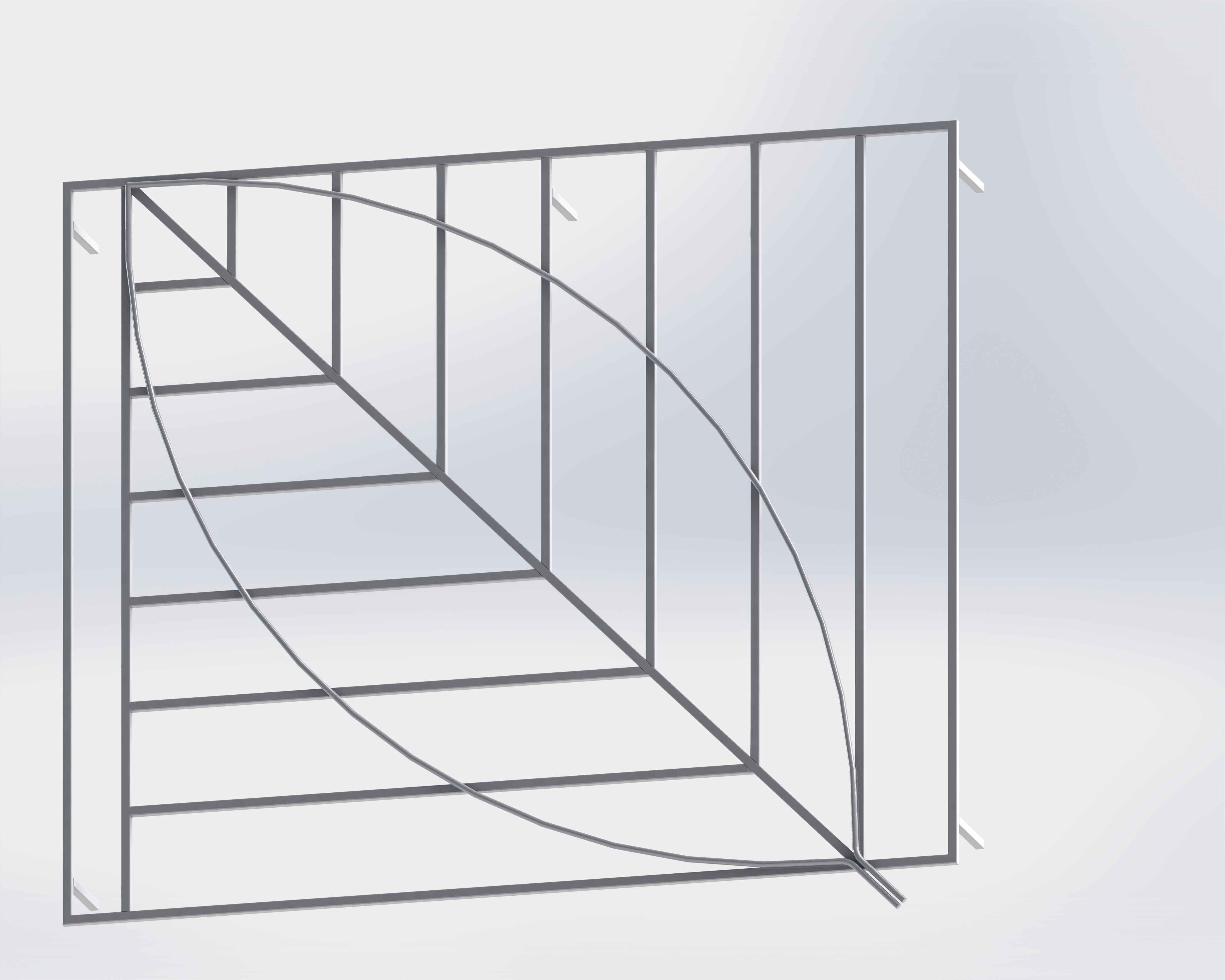

　　在建模逻辑上，该结构采用参数化草图驱动的方式构建，先绘制外框的矩形基准草图，再确定弧形杆件的两个端点与弧度控制点，竖向分格杆件按照等距阵列生成，所有杆件的截面轮廓通过扫描特征生成，交接处的相贯线通过布尔运算自动裁切，保证拼接处的精度，后续如果需要调整分格数量或弧形弧度，只需要修改草图中的对应参数即可快速生成新的结构，不需要重新绘制整个模型，能大幅提升同系列不同尺寸产品的设计效率。需要注意的是，弧形杆件的曲率设置不能过大，否则会导致杆件加工时弯弧难度增加，提升生产成本，该模型中的弧形曲率控制在常规弯管设备的加工范围内，不需要定制特殊工装即可完成加工，兼顾了设计效果与生产可行性。
