卡兰达辊压成型传动执行机构

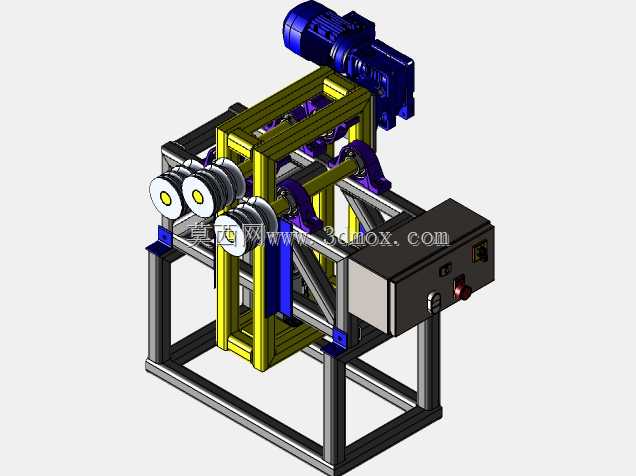

　　这套辊压执行机构的设计，最初是针对薄金属带材连续压型工序的现场痛点做的定向开发，在彩钢瓦成型、薄钢带校平、线缆包覆层压延这类连续送料的生产场景里，这类机构是整条产线的核心执行端，直接决定出料的成型精度与运行稳定性。从结构布局来看，整套机构采用方管焊接型材做底架，这种框架结构的抗扭刚度比同重量的钢板折弯机架高40%左右，安装时不需要额外做二次灌浆找平，只要底架四个角的调平螺栓调整到水平度误差不超过0.2mm/m，就能满足连续运行的刚度要求，机架的安装边界预留了侧边的维护空间，左右两侧距离墙体或者相邻设备的最小安全距离留到了350mm，足够操作人员伸手调整辊组间隙或者清理辊面粘附的料屑。

　　驱动端采用卧式减速电机直连主动辊轴的传动方案，没有额外加装链轮或者皮带轮做二级减速，这种设计的好处是传动背隙可以控制在0.1度以内，避免了链传动长时间运行后磨损松旷导致的送料速度波动，电机的安装座做了腰型孔调节结构，安装时可以微调电机位置张紧内部的传动齿轮副，不需要额外拆解机架就能完成传动间隙的校准。压合辊组一共配置了四组从动压辊，每一组压辊的轴承座都安装在垂直导向槽内，上方预留了弹簧复位的安装位，辊面采用圆弧过渡的槽型设计，针对不同厚度的带材，可以通过调整轴承座上方的调节螺栓改变上下辊的压合间隙，调整范围在0-12mm之间，能够覆盖0.3-3mm厚度的常见金属带材压型需求，辊轴的同轴度公差控制在0.02mm以内，避免高速运行时出现辊面跳动导致的带材压痕或者跑偏问题。

　　电控箱体独立安装在机架的侧方伸出支架上，和辊压作业区做了物理隔离，避免压型过程中产生的金属碎屑飞溅到箱体内造成电气短路，箱体面板上预留了急停按钮、速度调节旋钮与运行状态指示灯，操作人员站在设备侧方就能完成启停与速度调整操作，不需要走到设备主控柜旁操作，单人就能完成上下料与参数调整的全流程作业。整套机构的进料端做了喇叭口导向结构，带材导入时不需要精准对齐辊缝，只要送入导向口范围就能自动导正进入辊组，降低了操作人员的上料对位难度，出料端预留了后续裁切或者收卷机构的安装接口，法兰连接孔位按照通用标准做了等距排布，可以直接对接市面上多数常规的收卷、定长裁切设备，不需要额外做转接法兰的二次加工。

　　从设计思路上，这套机构没有采用复杂的伺服控制或者多轴联动方案，所有传动结构都采用标准化的通用零部件，轴承、紧固件、密封件全部采用市面通用的标准规格，后期维护时不需要找原厂定制配件，就近的五金机电市场就能采购到替换件，大幅降低了设备的全生命周期维护成本。机架的所有焊接位置都做了去应力退火处理，焊接完成后再整体做龙门铣加工安装基准面，避免长时间运行后焊接应力释放导致的机架变形，保证辊组之间的平行度长期保持在公差范围内。考虑到车间现场的多粉尘工况，所有辊轴的轴承位置都加装了双唇形密封圈，能够阻挡金属粉尘与切削液进入轴承内部，轴承的润滑脂加注口引到了机架外侧，日常维护时不需要拆解辊组护罩，直接在外部就能完成润滑脂加注，大幅缩短了日常保养的停机时间。
