坦帕库博锡尔帕传感端盖结构设计

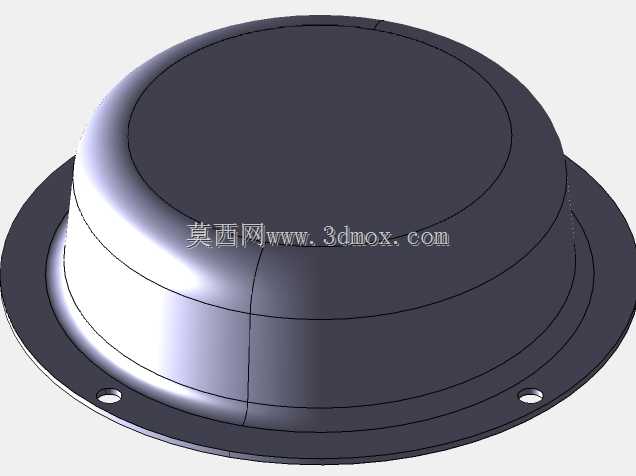

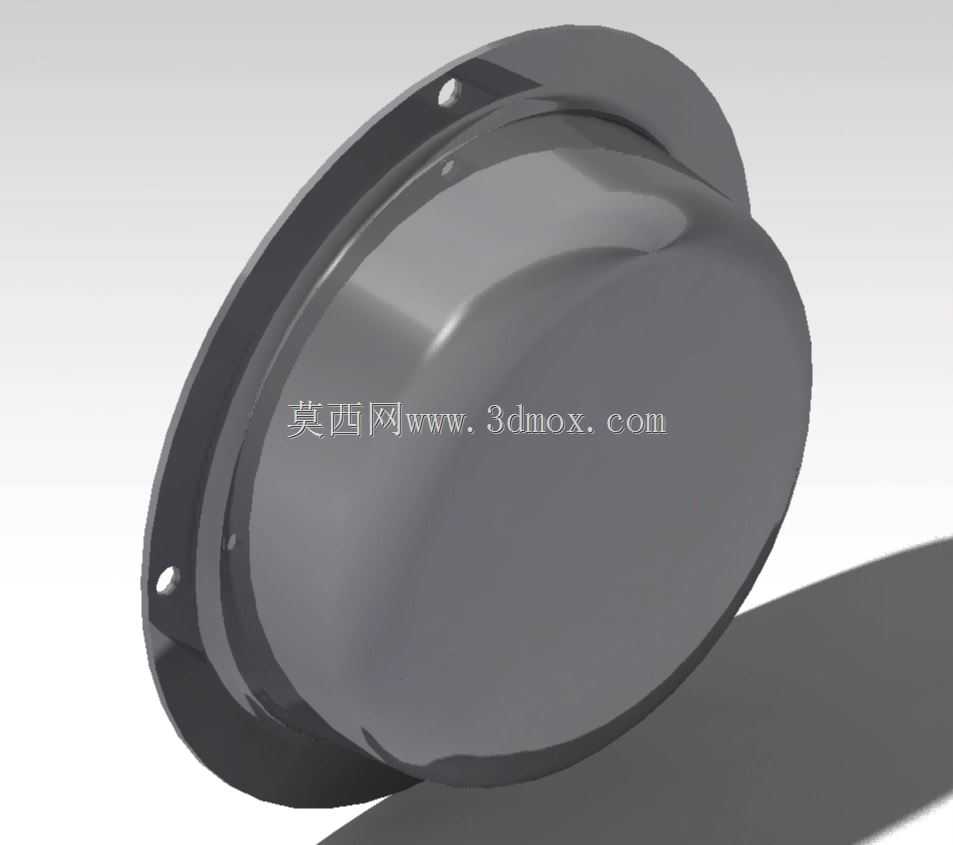

　　在工业传感检测类设备的配套结构件设计中，这类带法兰安装边的弧形端盖是接触式、非接触式传感单元常用的外侧防护结构，日常多配套在工业流水线物料检测工位、设备腔体内部压力传感点位、旋转轴端转速检测模块的外侧，承担传感核心元件的外侧防护、安装定位与密封隔尘作用。从实际工程应用来看，这类端盖多数安装在设备的外露检测点位，或是存在少量粉尘、切削液飞溅的机加工工位旁，因此结构设计上首先要兼顾安装便捷性与防护可靠性，法兰边上预留的安装孔位直接对应传感基座的预装螺柱，现场安装时无需额外做适配加工，对准孔位锁紧固定件即可完成装配，能大幅缩短现场设备维护、传感模块更换的作业时长。

　　从结构设计思路来看，这类端盖采用弧形外凸的壳体造型，并非单纯为了外观规整，核心是利用弧形曲面的结构强度特性，在同等板材厚度下获得比平面端盖更好的抗外力冲击性能，即便现场作业中有工件剐蹭、细小杂物碰撞，弧形面能将外力沿曲面分散传导至法兰安装边，避免端盖受冲击变形后挤压内部的传感核心元件，影响检测精度。同时弧形外凸的造型也给内部传感元件的焊点、接线端子预留了足够的安全空间，不会因为端盖安装到位后挤压内部走线，造成线路破损、信号传输中断的问题。法兰边与弧形壳体的衔接位置做了平滑的圆弧过渡，没有尖锐的应力集中棱角，不管是板材冲压成型还是后续做表面氧化、喷涂处理，都不会出现应力开裂、涂层堆积的工艺缺陷，能有效提升零件的加工良率。

　　从安装边界与尺寸适配角度来说，这类端盖的法兰边外径与配套传感基座的安装止口尺寸完全匹配，安装时法兰边内侧的贴合面能完全压合基座上的密封胶圈，实现IP65级别的基础防护，阻挡外界粉尘、水汽进入传感单元内部。端盖的整体外凸高度控制在合理范围内，不会因为端盖突出过多额外占用设备的安装空间，在紧凑的设备腔体内部、密集排布的传感检测点位上，也不会和相邻的管线、结构件产生运动干涉。法兰边上的安装孔采用均匀排布的设计，不管是正装还是调整一定角度安装，都能保证锁紧力均匀分布在整个贴合面上，避免因为局部锁紧力过大造成端盖变形、密封失效的问题。

　　在实际工况适配中，这类端盖的壳体壁厚经过反复校核，既能满足常规工业场景下的防护强度要求，又不会因为壁厚过大造成整体重量超标，给传感基座带来额外的负载。端盖的外表面做了哑光处理，在带有视觉检测的工位上不会产生多余的反光干扰，避免影响视觉相机的成像判断。同时端盖的弧形曲面没有多余的凹槽、棱角，日常设备清洁时只需简单擦拭即可去除表面积攒的粉尘，不会出现污物残留堆积的卫生死角，在食品加工、医药包装这类对清洁度有要求的生产场景中也能适配使用。从建模逻辑来看，这类零件的三维建模优先保证法兰安装面的平面度、安装孔的位置度公差，弧形壳体的曲面曲率连续无断点，能直接导出用于冲压模具加工、3D打印打样的工程数据，结构设计人员拿到模型后可直接根据实际使用场景调整壁厚、安装孔数量或是表面处理要求，无需重新从零开始搭建基础曲面，能有效缩短配套结构件的开发周期。
