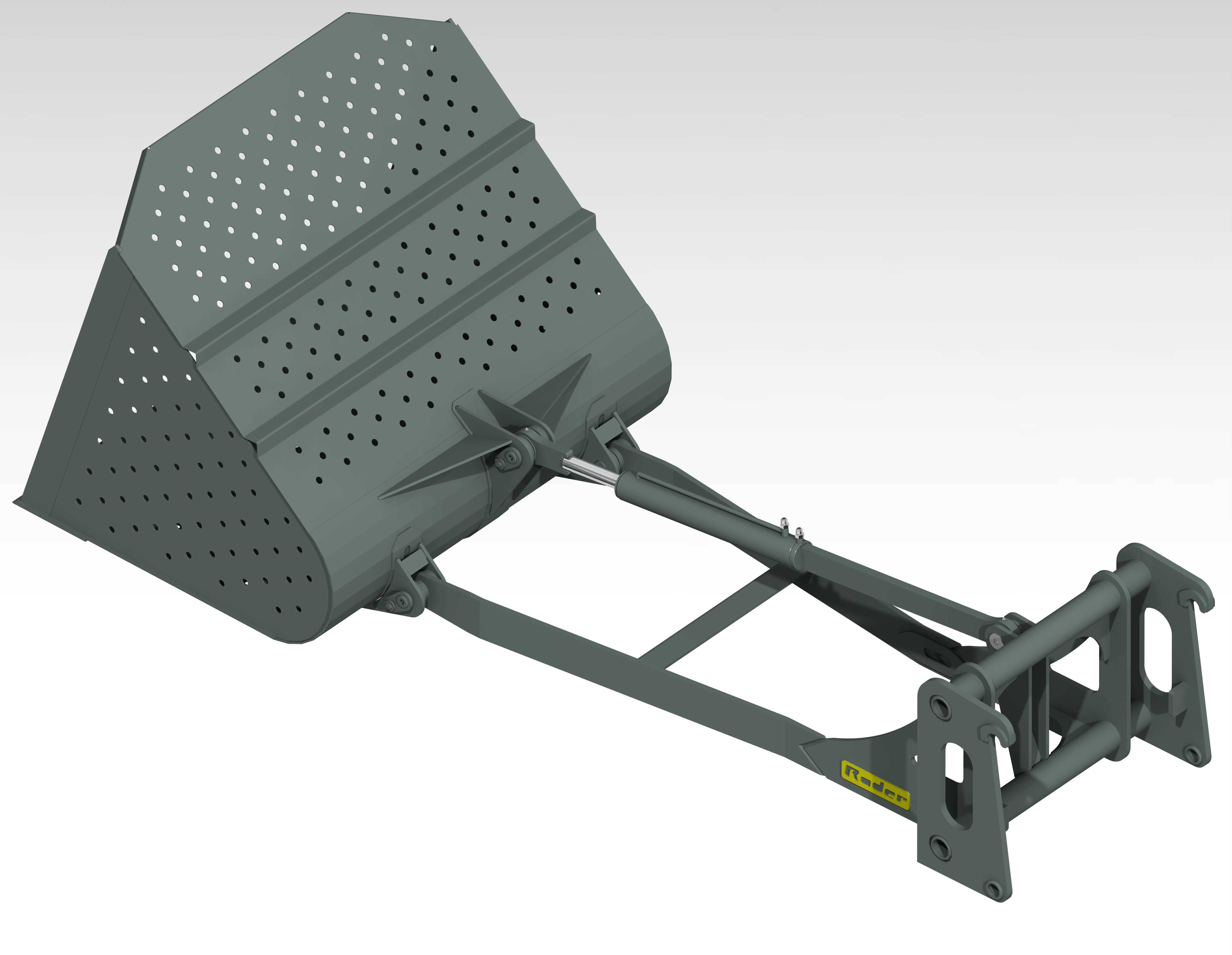

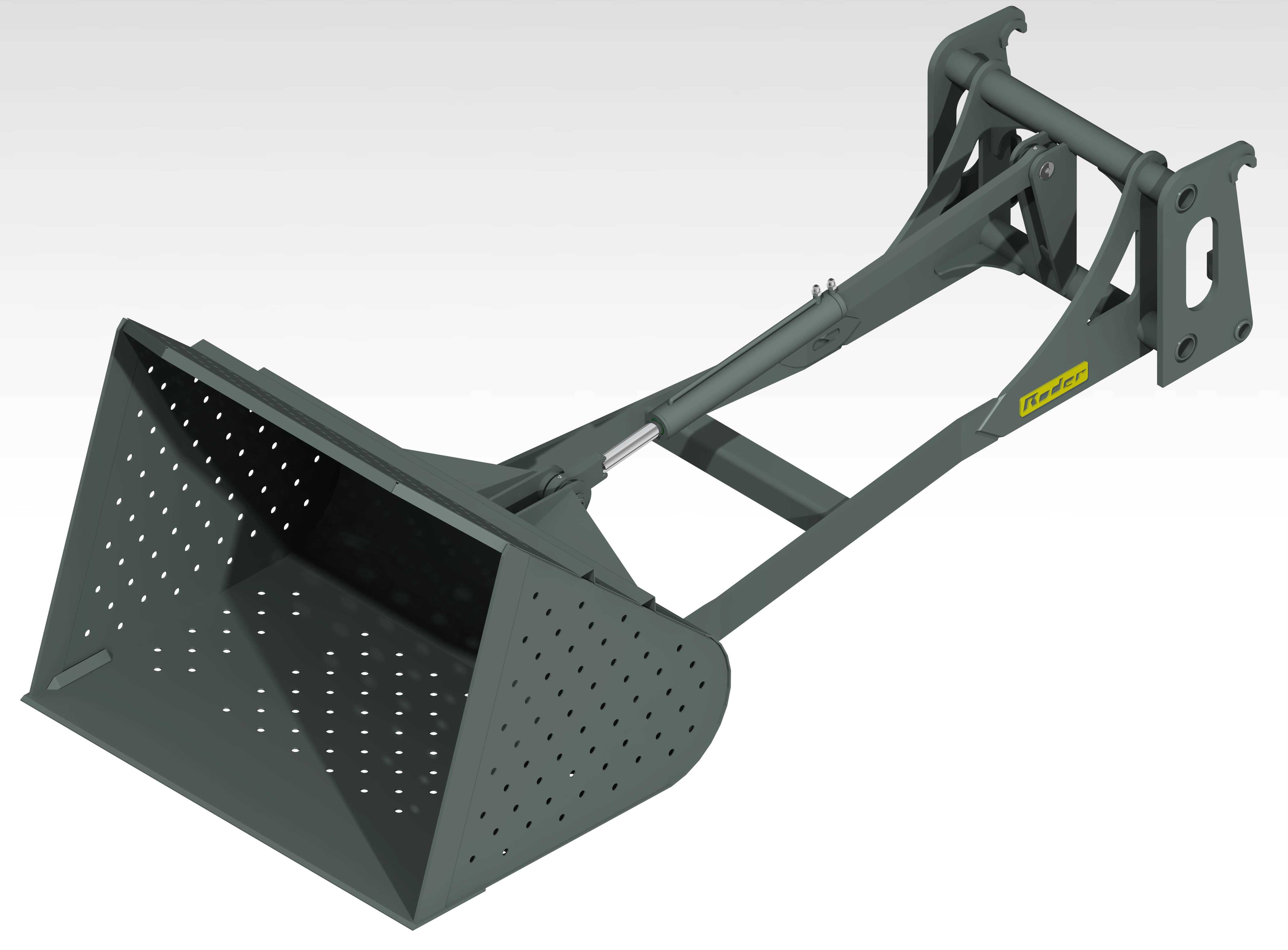

工程机械带孔铲斗连杆挂载作业装置

　　这套挂载作业装置主要适配滑移装载机、小型挖掘装载机这类紧凑型工程主机，多用于市政清淤、河道保洁、建筑垃圾筛分、表层渣土清理这类需要兼顾物料铲装与粗筛分的作业场景，相比普通封闭式铲斗，它能在铲取物料的过程中直接通过斗体上的阵列通孔完成粒径小于孔径的细料、积水漏除，省去后续单独筛分的转运工序，在城市管网疏通作业中，可直接铲取管渠内淤积的杂物，让污水从孔位回流，大幅减少带水转运的额外负载。从结构设计来看，整个装置分为前端工作斗、中间传力连杆组、后端挂载连接架三个核心部分，斗体采用多段折板拼焊结构，斗唇做了圆弧过渡处理，避免铲入物料时出现卡滞，斗壁的通孔采用等距阵列排布，孔位间距经过受力校核，既保证足够的透筛面积，

　　又不会过度削弱斗体的结构强度，斗背设置了多道加强筋板，抵消铲装硬质物料时的局部应力集中。中间的连杆组采用双平行杆布局，搭配铰接销轴实现斗体的翻转动作，连杆的截面选用矩形钢管，相比圆管具备更好的抗扭性能，能承受偏载铲装时的侧向力矩，所有铰接位置都预留了润滑脂注油通道，可定期加注润滑脂降低销轴磨损，延长铰接副的使用寿命。后端的挂载连接架完全匹配通用型快换接头的安装尺寸，挂接耳板的孔位间距、贴合面平面度都按照主机属具的通用安装边界设计，不需要额外改装就能直接卡入主机快换机构，连接架上还设置了限位挡块，当斗体翻转到最大卸料角度时会被挡块限位，避免连杆过转造成结构干涉。在尺寸边界上，

　　整个装置收拢状态下的总长度控制在适配小型主机的作业半径范围内，不会因为属具过长导致主机前端负载过大出现翘头风险，斗体的宽度匹配常规小型主机的轮距，铲装作业时不会出现两侧漏料的情况，斗体的容积经过测算，刚好匹配主机的额定载重，避免超载对主机液压系统造成损伤。设计过程中针对斗体的受力做了多工况仿真校核，包括正载铲入硬质物料、偏载铲取石块、满载举升翻转这几个极限工况，对孔位周边的应力集中区域做了局部加厚处理，连杆的铰接点位置经过运动轨迹仿真，确保整个翻转过程中不会出现结构干涉，同时保证卸料时斗体的倾角足够让残留物料顺利滑出，不会出现粘斗堵孔的情况。斗体表面做了喷砂防锈处理，适配户外潮湿、多粉尘的作业环境，所有销轴都采用淬火处理，

　　表面硬度满足高频次铰接转动的耐磨要求，连接架的挂接面做了铣平加工，保证和主机快换架贴合紧密，减少作业过程中的晃动间隙。实际作业中，这套装置还可以根据作业需求更换不同孔径的斗体，比如清理落叶等轻质杂物时可以选用大孔径斗体，筛分碎石物料时选用小孔径斗体，连杆和挂载架部分可以通用，降低不同作业场景下的属具采购成本。
