六角自锁式防松螺母结构三维设计

　　在流体管路连接、气动系统装配、中小型机电设备的螺纹副防松场景里，这类带自锁结构的六角螺母是解决螺纹连接松脱问题的常用零件，区别于普通六角螺母依赖弹垫、止退垫片实现防松的方案，它把防松结构直接集成在螺母本体上，不需要额外搭配防松附件，能有效减少装配环节的零件清点、配套工作量，也避免了附件漏装、错装带来的连接失效风险。从实际使用场景来看，这类螺母常应用在存在持续小幅振动的设备部位，比如小型传感器的安装固定、仪表管路的接头锁紧、低压气动回路的终端连接，这些场景的连接载荷不算特别大，但长期受设备运行带来的微幅振动影响，普通螺纹副很容易出现预紧力衰减、螺母回退的问题，严重时会导致管路泄漏、传感器移位、检测数据失准，而集成自锁结构的螺母，

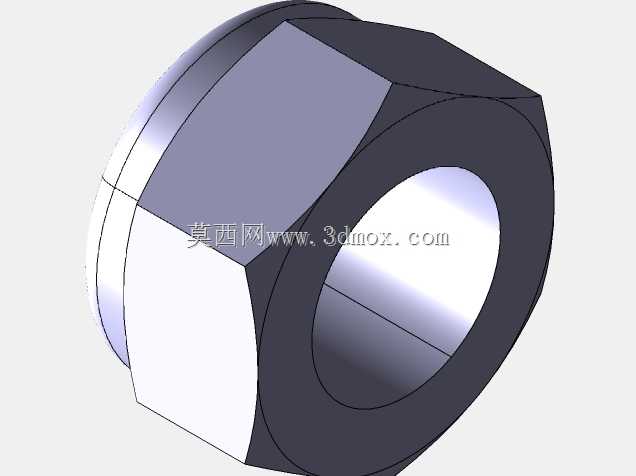

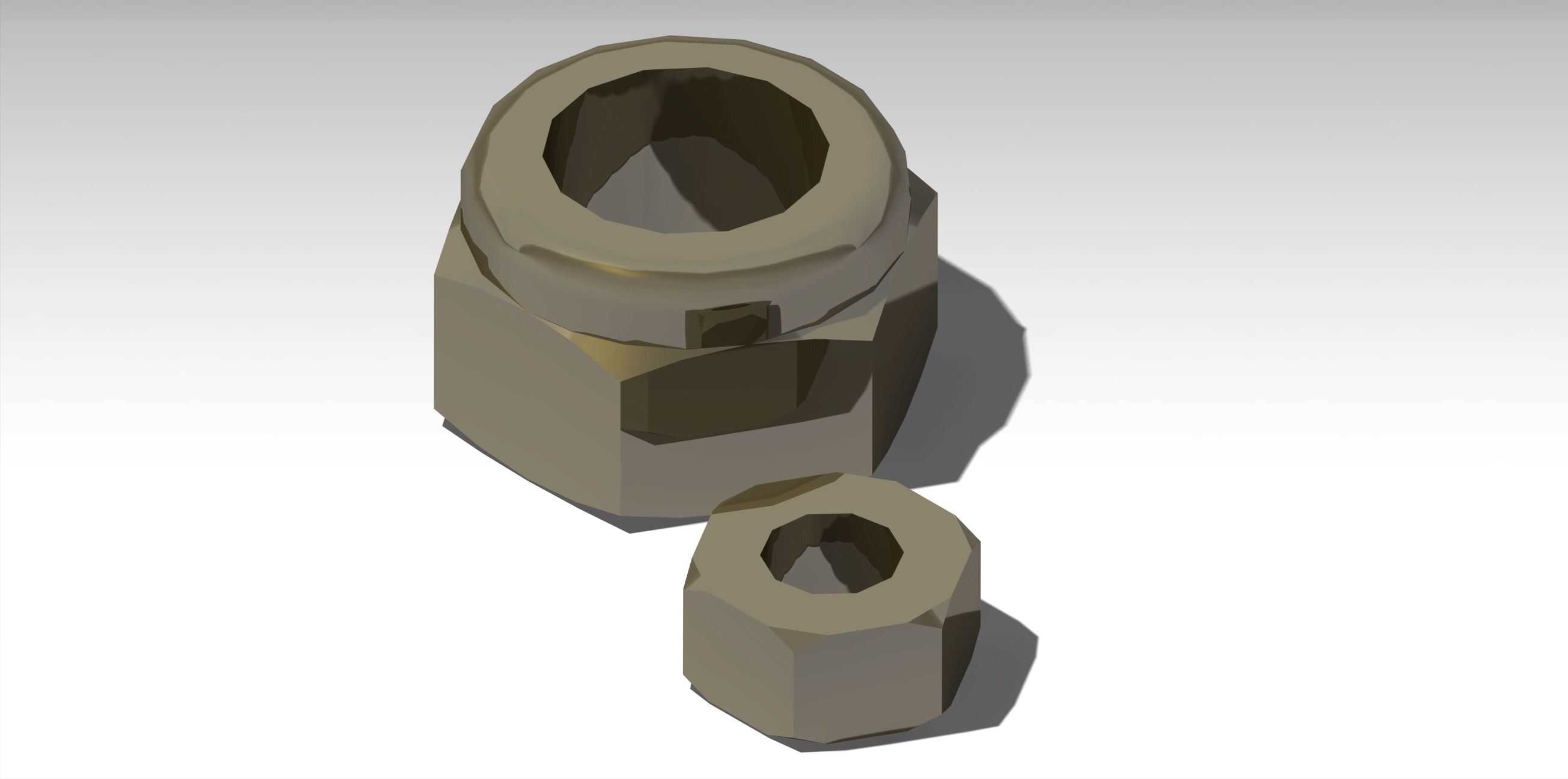

　　在拧入到位后，自身的形变结构会对螺纹牙型产生持续的径向抱紧力，抵消振动带来的螺纹副间隙变化，维持稳定的预紧力。从设计思路上看，这款螺母采用了两段式的结构布局，下段是标准的六角扳拧面，尺寸匹配常规的开口扳手、套筒扳手的夹持规格，不需要使用特殊定制的工装就能完成装配，适配现场维修、批量产线装配的不同作业条件；上段是带收口变形的锁紧段，这个部位的内螺纹在加工完成后会通过径向压收处理，让局部螺纹的中径略小于标准螺纹中径，当外螺纹拧入这个区域时，收口部位的金属会产生弹性形变，紧紧贴合在外螺纹的牙侧和牙底上，增大螺纹副之间的摩擦力，同时形成一定的机械锁止效果，不会因为温度小幅变化、振动冲击出现松脱。在外形尺寸和安装边界的设计上，

　　六角扳拧部分的对边尺寸严格遵循普通六角螺母的通用尺寸规范，和同规格标准螺母的扳拧工装完全通用，不需要为了使用这款螺母重新配置装配工具；螺母的总高度比同规格普通六角螺母高出约三分之一，多出的高度就是预留的锁紧段长度，既保证了足够的锁紧接触牙数，避免锁紧段过短导致抱紧力不足，也不会因为高度过高占用过多的安装空间，在布局紧凑的仪表舱、管路排布密集的阀岛区域也能顺利安装。需要注意的是，这类自锁螺母的内孔同轴度有较高的设计要求，锁紧段的收口变形必须沿圆周方向均匀分布，如果变形量不均匀，拧入时会出现偏载，不仅会增大拧入力矩，还会导致局部螺纹受力过大，反复拆装几次后就会出现螺纹滑牙、锁紧力失效的问题，

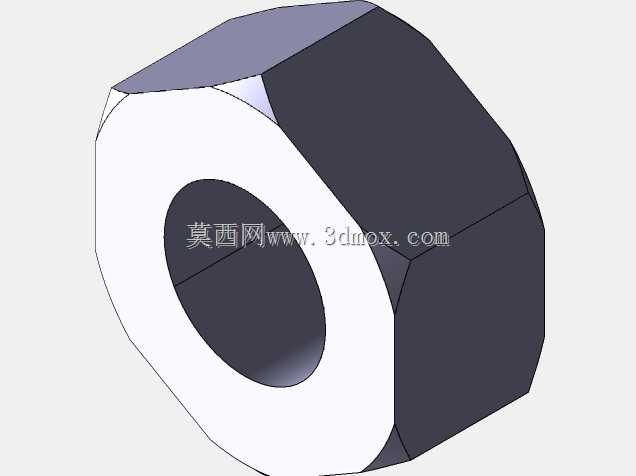

　　所以在建模阶段就需要严格控制收口区域的形位公差，保证锁紧段和下段螺纹的同轴度误差在允许范围内。另外，螺母下端的支撑面做了微小的倒角处理，这个细节设计是为了在装配时能顺利对准被连接件的安装孔，避免支撑面边缘刮伤被连接件的表面涂层，同时也能让支撑面和被连接件表面更贴合，保证预紧力能均匀传递，不会出现局部应力集中导致的被连接件压痕变形。从实际选型的角度看，这类螺母适合不需要经常拆卸的连接部位，因为每次拆装都会让锁紧段的金属产生一定的塑性形变，反复拆装多次后锁紧力会逐步衰减，所以在设计需要频繁维护拆卸的部位时，就不适合选用这类集成自锁的螺母，而在装配完成后很少拆解、又存在振动松脱风险的部位，它的综合使用成本比搭配弹垫、止退垫圈的方案更低，连接可靠性也更稳定。建模过程中，螺纹部分的建模需要区分普通旋合段和锁紧段的尺寸差异，不能直接把整个内孔都做成标准螺纹尺寸，要在锁紧段位置做出均匀的径向收腰变形，还原实际零件的结构特征，同时六角面的棱边都做了微小的倒钝处理，避免零件在搬运、装配过程中锐边划伤操作人员，也符合五金零件的通用安全设计要求。
